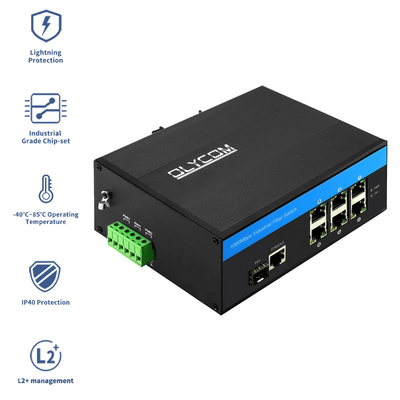

Robuuste Gigabit Ethernet-smart managed switch
Inleiding
modelnaam: IM-FS160GW
ondersteuning van web CLI SNMP-beheer
voldoen aan de FCC- en CE-normen
Operatietemperatuur -40°C tot + 75°C
voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit
tweevoudige stroominvoer DC12V~52V
het betrouwbare industriële ontwerp kan zorgen voor een continue en stabiele werking van het automatiseringssysteem.
- 6x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 1 x 1000 Mbps SFP-vezelpoort
- Ondersteuning van Auto MDI/MDIX
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
Beheer
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteunt IEEE802.1q VLAN,VLAN-poort,Mac-gebaseerd VLAN,IP-subnetwerk VLAN,
- Protocol VLAN, VLAN-converter, MVR
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseren van het stroomverbruik
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole
- (invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
- Ondersteuning voor IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
Specificatie
| Productnaam |
10/100/1000Mbps beheerde industriële glasvezelschakelaar (1F+6TP) |
| Model nr. |
IM-FS160GW |
| Haven |
1 x 100/1000/2500M SFP-poort
SM: 1310nm/1550nm, 20km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
6x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte:17 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inlaatspanning: DC 12-52V
Vermogen zonder belasting: 5 W
Omgekeerde aansluiting: ondersteuning
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
EMI: FCC deel 15 subdeel B klasse A, EN 55022 klasse A
EMS: EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8
Verkeersleiding: NEMA-TS2
Vibratie: IEC 60068-2-6
Vrije val: IEC 60068-2-32
Schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
| Veiligheid |
CE-markering, commercieel
CE/LVD EN60950
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
afmetingen:158 x 115 x 60 mm;

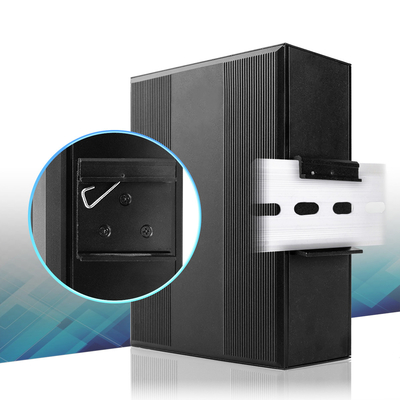

Montagewijze: montage op de spoorlijn
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
PCB-foto's
Veelgestelde vragen
1 V: Wat is de garantieperiode?
A: 1 jaar voor commerciële producten en 5 jaar voor industriële producten.
2 V: Accepteert u een monsterbestelling?
A: Ja. Voorbeeldbestelling om onze diensten en kwaliteit te controleren.
3 V: Kan ik kortingen krijgen?
A: Er worden kortingen verleend voor herhaalde bestellingen, vaste klanten en kortingsproducten.
4Ondersteunt uw switch 155 Mb/s transceivers?
A: Ja, de optische snelheid is 100M/1000M/2500M. Configureer gewoon 100M snelheid in de beheerinterface, megabit-modules werken.
5Ben je een fabrikant?
Ja, we hebben onze productielijn en R&D team.
Bezoek ons via de onderstaande VR-link om ons kantoor en productiegebied te zien.
De Commissie is van oordeel dat de in de mededeling vermelde maatregelen in strijd zijn met de mededingingsregels.
6Wat is de doorlooptijd als ik bestel?
Na ontvangst van de betaling beginnen we met de productie.
Als u populaire modellen bestelt, hebben we meestal voorraad.
Als we geen voorraad hebben, is de productietijd meestal 3~5 werkdagen voor minder dan 50 stuks per paar.
