4 poort 10/100/1000Mbps Ongemanaged Ethernet Switch
Overzicht van gigabit-netwerkswitch
- IEEE 802.3z/AB 1000Mbps 4 poort Gigabit Ethernet Switches ondersteunt twee soorten media voor netwerkverbinding en switching zoals 10/100/1000Base-T en 1000Base-SX/LX.
- De schakelaar is ontworpen met een schakelaarcontroller en buffergeheugen dat twee soorten segmenten verbindt om soepel te werken.
- De Switch heeft 2 RJ45-poorten 10/100/1000Base-T en 2 SFP-poorten 1000Base-T/SX/LX. Alle 10/100/1000 Mbps RJ45-poorten ondersteunen Half- of Full Duplex-modi.
- Alle SFP-poorten ondersteunen alleen 1000 Mbps en Full-Duplex-modi.
- Met externe aandrijving biedt het een goede stabiliteit en betrouwbaarheid.
LED Beschrijving van de Ethernet-switch met glasvezel

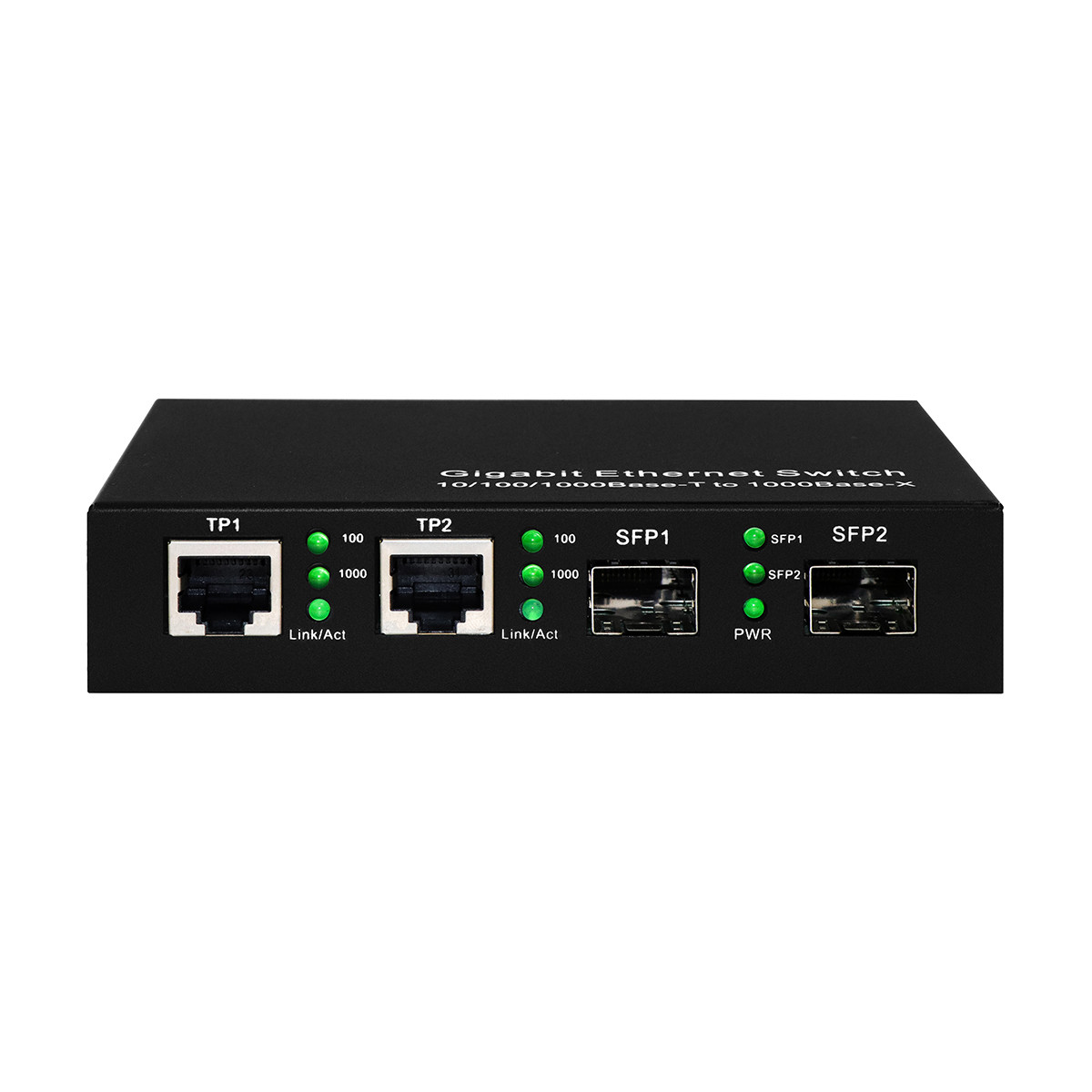

Er zijn 3×3 LED's aan de voorzijde van 4 poorten Gigabit Ethernet Switch
| 100 |
Verlicht wanneer de snelheid van TP1/TP2 100 Mbps is |
| 1000 |
Verlicht wanneer de snelheid van TP1/TP2 1000 Mbps is |
| Link/Act |
Aangezet wanneer de TP1/TP2-verbinding goed is.
Blinken wanneer TP1/TP2-gegevens worden verzonden.
|
| SFP1 |
Verlicht wanneer de SFP1-verbinding goed is.
Blinken wanneer SFP1-gegevens worden verzonden.
|
| SFP2 |
Verlicht wanneer de SFP2-verbinding goed is.
Blinken wanneer SFP2-gegevens worden verzonden.
|
| PWR |
Zet aan als er 5V stroom komt. |
Technische specificatie van de SFP-module voor glasvezel
| |
1000Base-SX |
1000Base-LX-20 |
| Type aansluiting |
LC |
LC |
| Fibre-type |
Multi-modus |
Monomode |
| Waallengte |
850 nm |
1310 nm |
| Maximale afstand |
62.5 μm: 224 m
50 μm: 550 m
|
20 km. |
| Min TX PWR |
- 12,0 dBm |
-11.0 dBm |
| Max TX PWR |
-6,0 dBm |
-5,0 dBm |
| Gevoeligheid |
< -19 dBm |
< -22 dBm |
| Link Budget |
7.0 dBm |
11.0 dBm
|
Technische specificatie van een gigabit ethernet-switch
De vierpoort Gigabit Ethernet-switch voldoet aan de volgende normen:
Normen: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
UTP-kabel: kabel van categorie 5e of 6 tot 100 m.
Fiberkabel: 1000SX: 50/125,62.5/125μm multi-mode/1000LX/ZX: 8/125, 9/125μm single-mode.
Gegevensoverdracht: RJ45-poort: 10M, 100M, 1000Mbps/SFP: 1000Mbps snelheid.
LED-indicatoren: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Duplexmodus: RJ45-poort: Volledig/Half Duplex/Auto-onderhandeling
SFP: full-duplex-modus
Stroombehoefte: 220V ((170-260V) AC,50Hz of DC48V
Omgevingstemperatuur: 0 ∼ 50°C
Vochtigheid: 5% ∼ 90%
Afmetingen: 27*123*85 mm ((H×W×D)
Installatie van de 4-poort Gigabit Switch
- Een SFP-module bevestigen aan de SFP-kooi op de schakelaar.
- Verbind de glasvezelkabel van de SFP op de Switch met het glasvezelnetwerk.
- Een UTP-kabel van het TP-netwerkapparaat bevestigen aan de RJ45-poort van de switch.
- Sluit de voedingsadapter aan op de schakelaar en controleer of de Power LED aanvalt.
Controlelist
Voordat u de Switch installeert, moet u controleren of het pakket het volgende bevat:
- De 4-poort TP-SFP Gigabit Switch.
- AC-DC aansturing.
- Gebruikershandleiding.
Gelieve uw verkoopvertegenwoordiger onmiddellijk op de hoogte te stellen als een van de bovengenoemde artikelen ontbreekt of beschadigd is.
Veelgestelde vragen
1Kan ik een korting krijgen?
Ja, en het is meestal gebaseerd op de hoeveelheid en na het testen van monsters.
2Wat is uw garantieperiode?
Voor commerciële modellen zoalsmet een vermogen van niet meer dan 10 WofPoE-switch met glasvezel, is het 1 jaar.
Voor producten van industriële kwaliteit is dit drie jaar.
We bieden levenslange technische ondersteuning als de modellen van Olycom zijn.
3Mag ik mijn eigen pakdoos?
Ja, de standaard verpakkingsdoos heeft geen Chinese letters of logo.
Het is prima om je eigen versie aan te passen zoals het plaatsen van je logo, model naam of slogans op het.
Meer productfoto's
