Olycom Gigabit Industrial Managed PoE Switch
Belangrijkste kenmerken van een PoE-switch met 4 poorten
- Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af/aansturing op 1 ~ 4 RJ45-poorten
- 4 x 10/100/1000Mbps RJ45-poorten met automatische detectie
- 2 x 1000 Mbps SFP-vezelpoort
- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
- voldoen aan de voorschriften inzake IP40-beschermingsgraad en industriële EMC-kwaliteit
- DIN-spoorinstallatie
Technische informatie van de mini poe-schakelaar
| Productnaam |
10/100/1000Mbps beheerde industriële POE-vezelswitch ((2F+4TP) |
| Model nr. |
IM-FP244GM |
| Haven |
2 x 1000Mpbs SFP-poort
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
|
| Standaard |
IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X, IEEE 802.3ad, ITU-T G.8032 ERPS, IEEE 802.3af, IEEE 802.3at |
| Protocol |
IGMPv1/v2,GVRP,SNMPv1/v2c/v3,DHCP Client TFTP,SMTP,RMON,HTTP,HTTPS,Telnet,Syslog,GVRP SSH,SNMP Inform,LLDP,SNTP Server/Client,PVLAN |
| MIB |
MIB-II,Ethernet-achtige MIB,P-BRIDGE MIB,Q-BRIDGE MIB Bridge MIB,RSTP MIB,RMON MIB Groep 1,2,3,9 |
| Overschakeling van functies |
Prioriteitsrij: 4
Aantal VLAN's: 256
VLAN-ID: 1 ¢4094
Aantal multicastgroepen: 256
MAC-tabel: 4K
Pakketbuffer: 1Mbit
Packet forwarding rate: 14,88 Mpps
Uitwisselingsvertraging: < 5 μs
|
| Alarm-uitgang |
Eén alarmuitgang voor relais: ondersteuning van IP/MAC-conflict, stroomvoorziening, alarm voor poort en ring |
| Stroomvoorziening |
Inlaatspanning: DC48-52V
Inputspanning van de POE-toevoer: 48V (max 52V),
Eenmalige PoE-toevoer: 15,4 W/30 W (poort 1~4)
Ondersteuning van omgekeerde aansluiting, bescherming tegen overbelasting en redundante bescherming
|
| Milieu |
Werktemperatuur: -40°75°C
Bergingstemperatuur: -40°75°C
Werkvochtigheid: 5%~95%, niet-condenserend
|
| Industriestandaarden |
EMI: FCC CFR47 Deel 15,EN55022/CISPR22,Klasse A
EMS: IEC61000-4-2 (ESD) ±8kV (contact), ±15kV (lucht)
IEC61000-4-3 (RS) 10V/m (80MHz)
IEC61000-4-6 ((CS) 3V ((10kHz 150kHz); 10V ((150kHz 80MHz)
IEC61000-4-16 30V ((cont.),300V ((1s)
IEC60068-2-6, IEC60068-2-27, IEC60068-2-32
IEC61000-6-2 EN50155, EN50121-4 NEMA TS-2
|
| Mechanische informatie |
Schelp: golvende metalen schelp; veiligheidsklasse: IP40
Afmetingen: 113,8 x 93 x 34,9 mm
Montagewijze: montage op de spoorlijn
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Beheer Kenmerken van de industriële netwerkschakelaar
- Ondersteuning ITU-T G.8032 Ethernet-beschermingsring ((EPR)
- Ondersteunt CLI voor snelle en gemakkelijke configuratie van sleutelbeheerfuncties
- Gebruik van RMON om netwerkbewakings- en voorspellingsmogelijkheden effectief te verbeteren
- Ondersteuning van het opsluiten van poorten op basis van MAC-adres om illegale inbraak te voorkomen
- DHCP-optie 82 wordt gebruikt om IP-adressen toe te wijzen met verschillende strategieën
- Ondersteuning van ERPS standaard ringnetwerkprotocol
- IGMP Snooping en GMRP filteren multicastverkeer
- Ondersteuning van op poorten gebaseerde VLAN, IEEE 802.1Q VLAN en GVRP-protocol, eenvoudige netwerkplanning
- Ondersteuning van SNMPv3, IEEE 802.1X, HTTPS en SSH om de netwerkbeveiliging te verbeteren
- Ondersteuning van TACACS+
- Automatisch alarm realiseren via E-mail en relais output
- Reset: Ondersteuning voor herstart en herstel van standaardconfiguratie
- Ondersteuning van de spiegeling van de poort
- Ondersteunt Ethernet/IP voor apparaatbeheer en -besturing
- Ondersteuning van multicast, stormcontrole
- Beheer van de bandbreedte: ondersteuning van de portaggregatie, snelheidsbeperking van de haven, stormstilstand bij uitzendingen
- Ondersteuning van QoS en ToS/DiffServ voor verkeerscontrole en -beheer
- Ondersteuning van linkaggregatie om de bandbreedte te optimaliseren
- Ik weet het niet.
Dimensie van de beheerde gigabit-switch

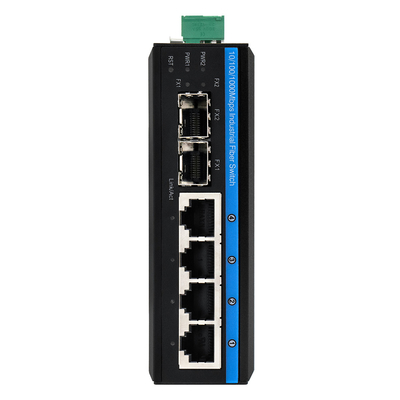

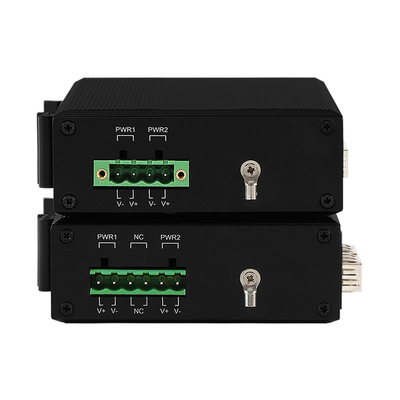

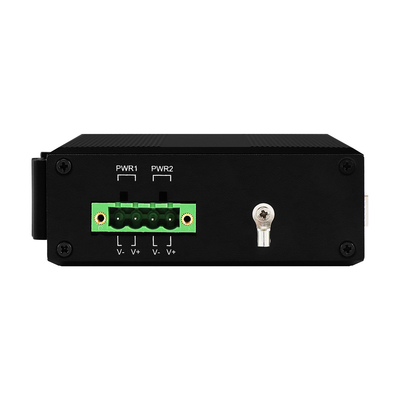

Meer foto's van Industrial Network Switch
Profiel van het bedrijf
We produceren en verkopen glasvezel-connectiviteitsapparaten.
We bieden oplossingen en diensten voor industriële glasvezelschakelaars, glasvezel naar koperen mediaconversie, Ethernet-netwerken en CCTV-videobewaking.
ISO9001 kwaliteitssysteem
We hebben de nodige certificaten om onze producten te ondersteunen.
Volledige spectrumomgeving en elektrische testen van alle productontwerpen
Lassen: Lassen van de benodigde onderdelen
Reiniging: om eventuele storingen door stof of restjes op de PCB-platen te voorkomen.
Montage: bouwt onderdelen van een product op, zoals panelen, schroeven, PCB-platen.
Testen: Om na montage zeker te zijn dat het product in principe goed werkt
Veroudering: om te controleren of het product lange tijd vlot kan werken zonder kleine problemen zoals LED-indicatoren, spanning.
Testing: om te testen of het product gegevens of videosignalen correct kan verwerken.
Dit is de derde en ook de laatste controle van de kwaliteit van het product.onze verpakkers zullen het verpakken volgens de eisen van de klant en een productlabel aan de verpakkingsdoos plakken.
Wanneer al het bovenstaande is gedaan, zal het product op de markt komen.
