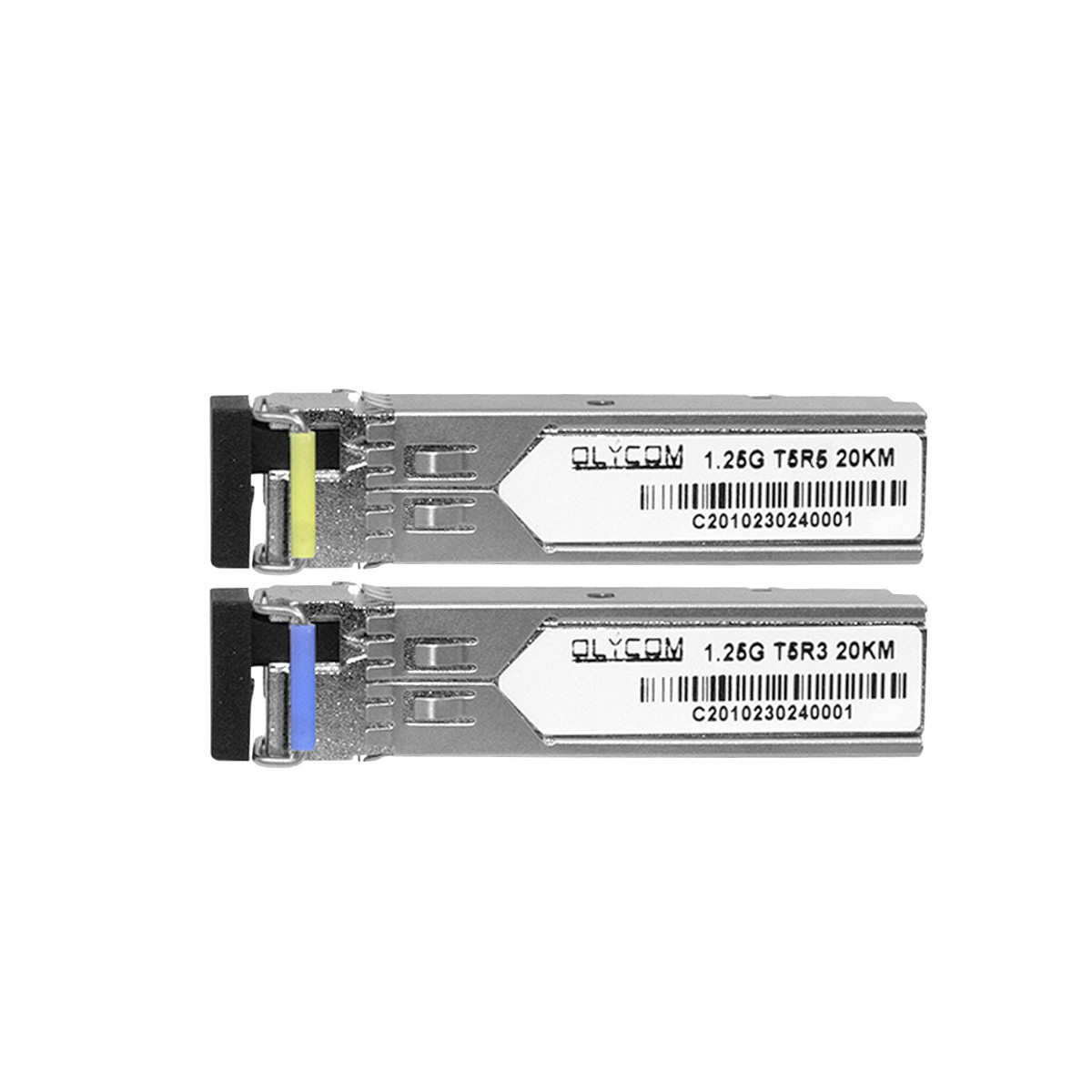

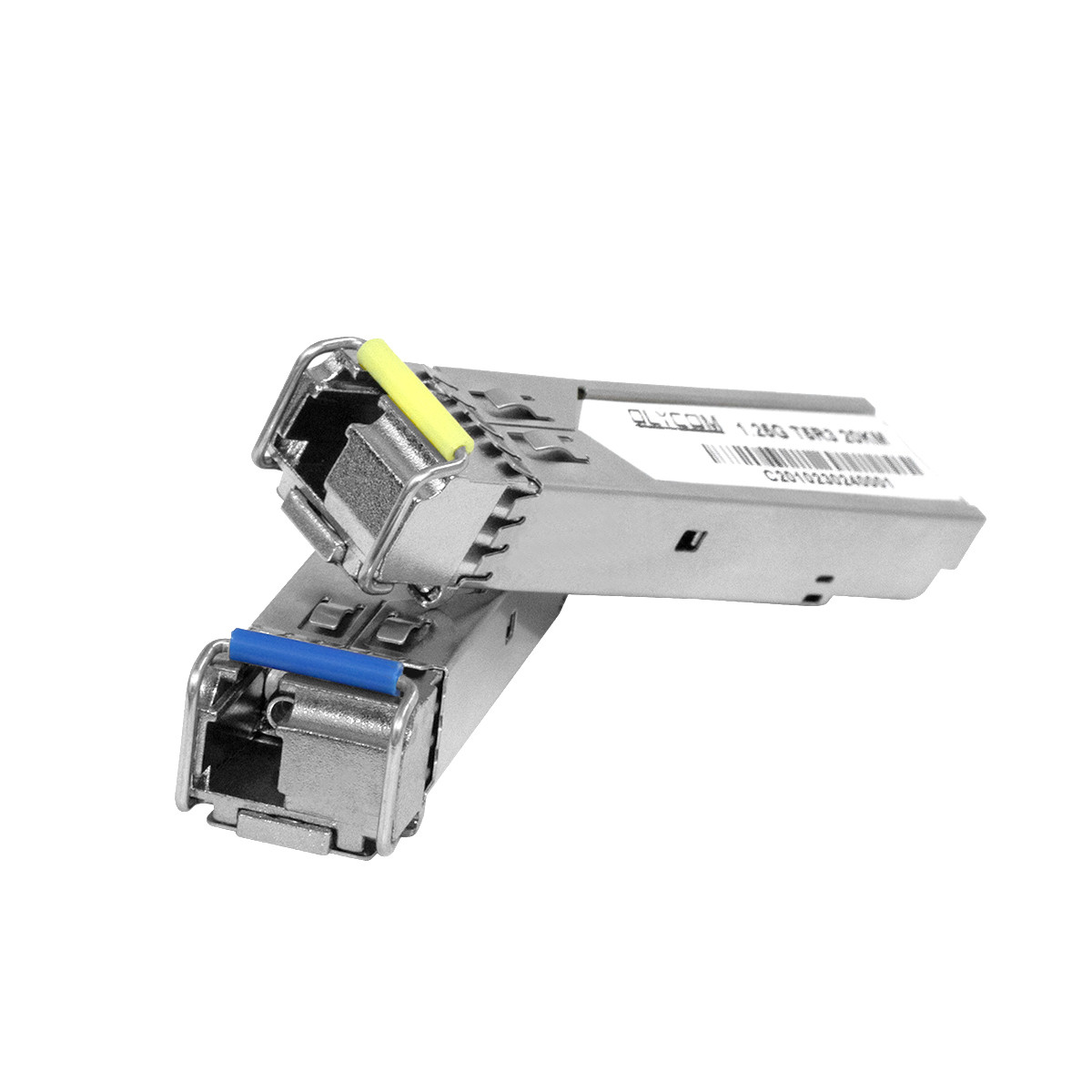

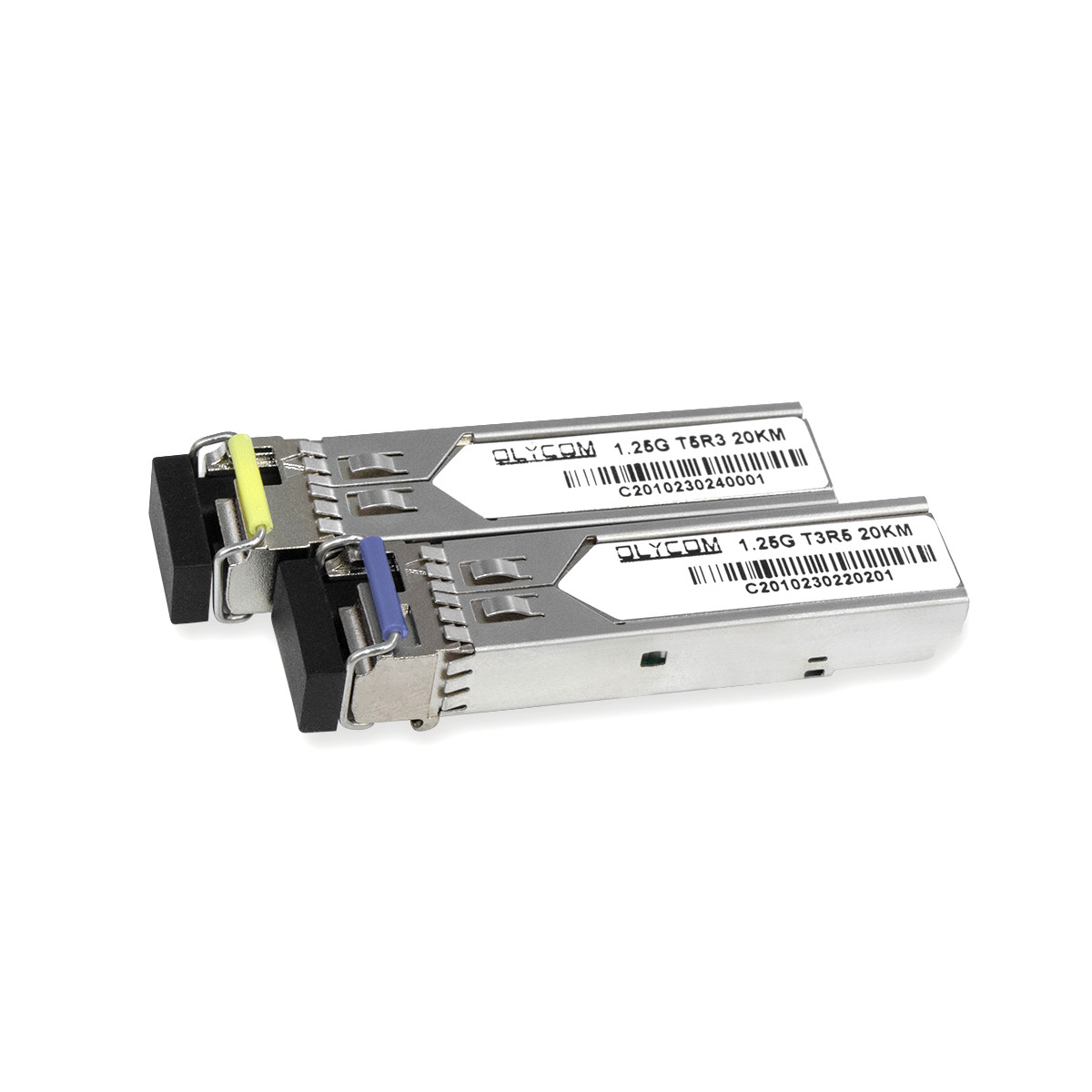

1.25G SFP-module enkelmodus 1310nm/1550nm 20km Simplex optische transceiver

1 stuks
MOQ
Onderhandelbaar
Prijs
1.25G SFP-module enkelmodus 1310nm/1550nm 20km Simplex optische transceiver
Kenmerken Galerij Productomschrijving Beoordelingen en recensie Verzoek om een Citaat
Kenmerken
Specificaties
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Merknaam: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Markeren:

SMF 1.25 G SFP-module

,

LC-connector 1.25 G SFP-module

,

20 km Single Fiber Transceiver
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC
Modelnummer: OSBL1G20D-35
Document: IM-WS080GE.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 1 stuk in 1 karton. 0,2 kg/pcs
Levertijd: 3 tot 7 werkdagen
Betalingscondities: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Levering vermogen: 3000pcs per week
Productomschrijving

Cisco-compliant 20KM 1.25G SFP-module

Kenmerken

  • Tot 1,25 Gb/s dataverbindingen
  • met een vermogen van meer dan 50 kW
  • Eenvoudige LC-connector
  • Tot 20 km op 9/125 μm SMF
  • 1550 nm DFB-lasersender
  • 1310 nm PIN-foto-detector
  • Eenmalige +3,3V-voeding
  • Monitoringsinterface die voldoet aan SFF-8472
  • Maximaal vermogen < 1 W
  • Industrieel / uitgebreid / Commercieel werktemperatuurbereik: -40°C tot 85°C/-5°C tot 85°C/-0°C tot 70°C Versie beschikbaar
  • RoHS-conform en loodvrij

Inleiding

  • De OSBL1G20D-53 Transceivers van OLYCOM zijn een onovertroffen combinatie van high-performance functionaliteit en betaalbaarheid.zij zijn volledig in overeenstemming met de Small Form Factor Pluggable Multi-Sourcing Agreement (MSA).
  • Hun digitale diagnostische mogelijkheden zijn gemakkelijk toegankelijk via de 2-draad seriebus zoals gespecificeerd in SFF-8472.
  • Het ontvangende gedeelte is ontworpen met een PIN-ontvanger, terwijl de zender een 1550 nm DFB-laser gebruikt.
  • Met een opmerkelijk budget van tot 14dB-verbinding, is deze module uitstekend in 1000Base-LX Ethernet 20km toepassingen zonder te falen.

Toepassing

  • 1000Base-LX Ethernet

  • Metro/toegangsnetwerken

  • 1 × Glasvezelkanaal
  • Andere optische verbindingen

Absolute maximale ratings

Parameter Symbool - Min. Typisch Max, ik ben er klaar voor. Eenheid
Bergingstemperatuur TS -40 + 85 °C
Voedingsspanning VCC -Nee.5 4 V
Relatieve luchtvochtigheid RH 0 85 %

Aanbevolen bedrijfsomgeving

Parameter Symbool - Min. Typisch Max, ik ben er klaar voor. Eenheid
Operatietemperatuur Industrieel TC -40 85 °C
Uitgebreid - 5 85 °C
Commerciële 0 + 70 °C
Voedingsspanning VCC 3.135 3.465 V
Voedingsstroom Icc 300 mA
Inrush-stroom Uitstorting Icc+30 mA
Maximaal vermogen Pmax 1 W

Elektrische kenmerken

Parameter Symbool - Min. Typisch Max, ik ben er klaar voor. Eenheid Notitie
Transmitter sectie:
Inputverschilimpedantie Rin 90 100 110 W 1
Eenvoudige gegevensinvoer swing Vin PP 250 1200 mVp-p
Overdraag uitzetten van spanning VD Vcc 13 Vcc V 2
Transmissie-activeringsspanning VEN Vee Vee + 0.8 V
Verzenden uitschakelen Bevestigen tijd Het dessert. 10 wij
Ontvanger:
Eenvoudige gegevensuitvoer swing Vout, pp. 300 800 mv 3
Los fout Vlosfault Vcc 05 VCC_host V 5
Los normaal Vlos norm Vee Vee + 0.5 V 5
Afwijzing van de stroomvoorziening PSR 100 mVpp 6
Optische parameters
Parameter Symbool - Min. Typisch Max, ik ben er klaar voor. Eenheid Notitie
Transmitter sectie:
Centrale golflengte λc 1530 1550 1570 nm
Spectrumbreedte σ 1 nm
Sideromode onderdrukverhouding SSRmin 30 dB
Optisch uitgangsvermogen Pout -9 -3 dBm 1
Uitstervingspercentage Spoedeisende hulp 9 dB
Optische stijging/valtijd tr / tf 260 ps 2
Relatieve geluidsintensiviteit RIN - 120 dB/Hz
Totale bijdrage van Jitter TX Δ TJ 0.284 UI 3
Oogmasker voor optische output Voldoet aan IEEE802.3 z (veiligheidscategorie 1 laser)
Ontvanger:
Optische inlaatgolflengte λc 1270 1310 1600 nm
Overbelasting van ontvanger Pol -3 dBm 4
RX-gevoeligheid Sen - 24 dBm 4
RX_LOS Bevestigen Verlies A -40 dBm
RX_LOS Verwijderen Verlies D - 25 dBm
RX_LOS hysterese LOS H 0.5 dB
Algemene specificaties:
Gegevenspercentage BR 1.25 Gebruikersnaam
Bitfoutpercentage BER 10-12
Max. Ondersteunde lijnlengte op 9/125μm SMF@1.25Gb/s LMAX 20 km
Totale systeembegroting LB 14 dB

Pin toewijzing

1.25G SFP-module enkelmodus 1310nm/1550nm 20km Simplex optische transceiver 0

1.25G SFP-module enkelmodus 1310nm/1550nm 20km Simplex optische transceiver 1

1.25G SFP-module enkelmodus 1310nm/1550nm 20km Simplex optische transceiver 2
