10/100Mbps 4 Port Outdoor PoE Switch
Specificatie van industriële vezelschakelaar
| Productnaam |
10/100Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Model nr. |
IM-FP244FE |
| Haven |
2x100M SFP-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
1x6-PIN Power Terminal Block
|
| Protocol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 1,2 Gbps (niet-verkeersopstopping)
4K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1, FX2
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 1000Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10/100Mbps
|
| Energieverbruik |
Volledige belasting zonder PoE≤5W |
| Stroomvoorziening |
Inputspanning van de PoE-toevoer: 48V (max 52V)
Eenmalige PoE-toevoer: 30 W (poort 1~4)
Totaal budget: 120 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
1/2 (V+), 3/6 (V-) |
| Milieu |
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |

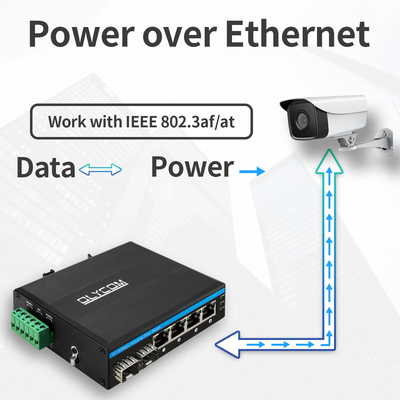

- Voer actief PoE ((DC48V) aan PoE-IP-camera's, WAP's enz. via een koperkabel van Cat5 of hoger
- 2x100 Mbps SFP-vezelpoorten met automatische detectie
- 4x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/op stroom tot 1~4 poorten
- Het detecteren van de PoE-modi ((niet-PoE, 802.3af/at compliant) van aangesloten elektrische apparatuur
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregeling: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant

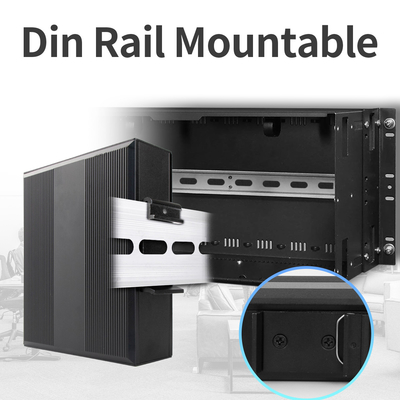

- DIN-spoor- of wandinstallatie
- Vermogensbereik tot 100 meter
- Voldoen aan de FCC- en CE-normen
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40°C/75°C
Met bovenstaande functies is het een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, assemblage automatisering, power SCADA, afvalwaterbehandeling, metallurgie, intelligent transport,spoorvervoer, militaire en andere industrieën
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Realtek
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Is het geregeld?
- Nee.

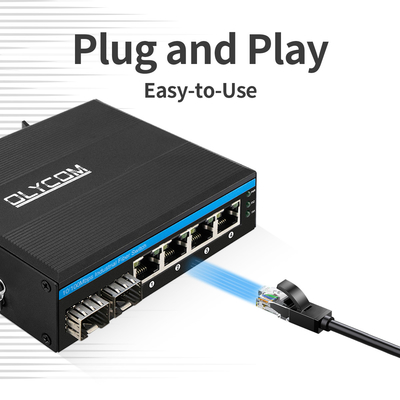

Het is gewoon eenvoudig plug-and-play, maar we hebben een beheerd model ((IM-FP244GM)
Accessoires
| Industriële optische module |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Industriële DIN-stroomtoevoer |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen. |
AC220V tot DC48V5A, -40°C ∼70°C |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen. |
AC220V tot DC48V10A, -40°C ∼70°C |
Verpakking
- 1 pc schakelaar
- 1pc gebruikershandleiding
Opmerking
Accessoires (optische module, voedingsbron, patchcord, netkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos
Maak het zelf klaar of koop een hele set bij ons.
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de hoofddoos: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
Garantie en garantie
Bij Shenzhen Olycom Technology Co., Ltd, zijn we er trots op alleen nieuwe materialen te gebruiken die aan de hoogste normen voldoen.
In feite gebruiken we nooit oude of gerenoveerde materialen.
Wij staan achter onze producten met een 5-jarige fabrikantgarantie (exclusief kunstmatige schade of misbruik).
Elk product ondergaat voor levering strenge functionele en verouderingsonderzoeken om de hoogste kwaliteit te garanderen.
In het zeldzame geval van compatibiliteits- of kwaliteitsproblemen, bieden wij gemakkelijke retourzendingen en reparaties of vervangingen.
Houd er rekening mee dat de koper verantwoordelijk is voor alle retour- en tweede verzendkosten.
Met onze toewijding aan kwaliteit en klanttevredenheid, kunt u Olink vertrouwen voor al uw technologische behoeften.
