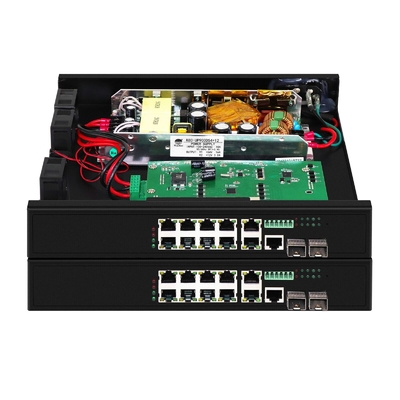

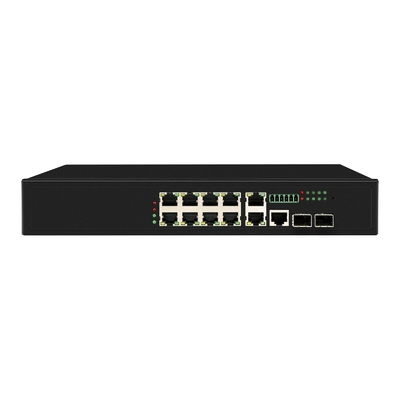

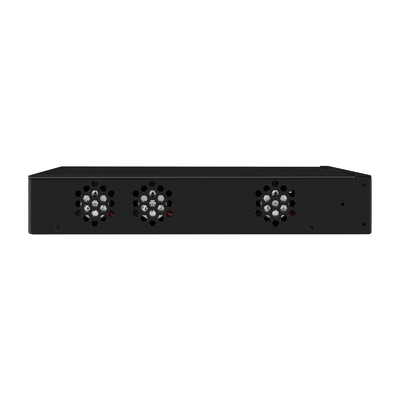

8 poort Poe-schakelaar met 90 W beheerd
2*2,5 Gb SFP-poorten + 2 combo-poorten POE-vezelschakelaar
Belangrijkste kenmerken van een 90w industriële beheerde schakelaar
▪8x 10/100/1000Base-T RJ-45 en 2x 100/1000/2500Base-FX SFP-vezels
▪ 2 koperen/MSA vezelcombo-poorten (poort 9, 10 en FX1, FX2)
▪ Ondersteunt negatieve RS-232 console poort
▪ Ondersteuning van POE af/at/bt voor poort 1-8, elke netwerkpoort kan maximaal 90W bereiken.
▪ Diagnostiek van kabels, meting van de normale of gebroken afstand van kabels
▪ Input 100-240VAC
▪ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ring Protection Switching (ERPS) voor redundante bekabeling
▪ Ondersteunt Green Ethernet IEEE802.3az EEE (Energy Efficient Ethernet) beheer om het stroomverbruik te optimaliseren
▪ DHCP Server/Client/Relay/Snooping/Snooping optie 82/Relay optie 82
▪ QoS, verkeersclassificatie QoS, CoS, bandbreedtecontrole voor ingang en uitgang, stormcontrole, DiffServ
▪ IEEE802.1q VLAN, MAC gebaseerd VLAN, IP subnet gebaseerd VLAN, Protocol gebaseerd VLAN, VLAN vertaling, GVRP, MVR
▪ Dynamische IEEE 802.3ad LACP-linkaggregatie, statische linkaggregatie
▪ IGMP-snooping V1/V2/V3, IGMP-filtering/throttling, IGMP-query, IGMP-proxy-rapportering, MLD-snooping V1/V2
▪ Beveiliging: IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
▪ Software-upgrade via TFTP en HTTP, redundante firmware om te voorkomen dat de upgrade mislukt
▪ Ondersteunt IEEE1588 PTP V2 voor precieze tijdssynchronisatie om te werken in Ordinary-Boundary, Peer to Peer Transparent Clock, End to End Transparent Clock, Master, Slave-modus per poort
▪ RMON, MIB II, Port mirroring, Event syslog, DNS, NTP, IEEE802.1ab LLDP
▪ Ondersteunt IPv6 Telnet-server /ICMP v6
▪ CLI, webgebaseerd beheer, SNMP v1/v2c/v3, Telnet-server voor beheer
Specificatie van de Industrial 8-port POE-switch
| Productnaam |
10/100/1000Mbps Managed POE Fiber Switch (2F+10TP) |
| Model nr. |
OM-FPH21008GW |
| Haven |
2x 100/1000/2500Base-FX SFP-vezels
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, 100Base-FX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet via glasvezel
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, 100Base-FX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuele LAN's (VLAN's)
IEEE 802.1X: op poorten gebaseerde en op MAC gebaseerde netwerken, toegangscontrole, authenticatie
IEEE802.3ac: Maximale framegrootte verlengd tot 9600Bytes.
IEEE 802.3ad: Linkaggregatie voor parallelle links met LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Stroomregeling voor Full Duplex
IEEE 802.1ad: gestapelde VLAN's
IEEE 802.1p: LAN-laag 2 QoS/CoS-protocol voor verkeersprioriteiten
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energie-efficiënte Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
IEEE802.3bt: 90W
|
| VLAND-ID |
4096 IEEE802.1Q VLAN VID |
| Schakelarchitectuur |
Back-plane (Switching Fabric): 21Gbps Volledige draadsnelheid |
| Gegevensverwerking |
Bewaren en doorsturen |
| Stroomcontrole |
IEEE 802.3x voor full duplex modus Terugdruk voor half duplex modus |
|
Netwerk
Verbinding
|
8x 10/100/1000Base-TX RJ-45 met POE AF/AT/BT
automatische MDI/MDI-X-functie,
|
| Console |
RS-232 (RJ-45) |
| Netwerkkabel |
UTP/STP-kabel boven categorie 5e |
| Protocolen |
CSMA/CD |
|
Omgekeerde polariteit
Overbelastingstroom
Bescherming
|
Ondersteund
Ondersteund
|
| CPU Watch Dog |
Ondersteund |
| Stroomvoorziening |
Invoer AC100-240VAC (interne voeding) |
|
Kracht
Verbruik
|
3.5W (zonder belasting)
|
| LED's |
Per eenheid: vermogen 1 (rood), SYS (rood), alarm
(Rood) PoE ((Groen)
RJ-45 poort: Link/Active (groen) Speed ((geel)
SFP-vezelpoort: Link/Active (groen)
|
| Jumbo Frame |
9.6KB |
| IEEE802.3ac |
Maximale raamgrootte uitgebreid tot 1522Bytes (toestaan Q-tag
in verpakking)
|
| MAC-adrestabel |
8K |
| Waarschuwingsboodschap |
System Syslog, alarmrelais |
|
Alarmrelais
Contact
|
Relais-uitgangen met een draagcapaciteit van 1 A
@30VDC
|
| Werktemperatuur |
-10 ~ 55°C |
| Werkvochtigheid |
0% tot 95% (niet-condenserend) |
| Bergingstemperatuur |
-40 ~ 85°C |
| Afmetingen |
288 x 270 x 45,5 mm |
| Gewicht |
0.85kg |
| Montage van de installatie |
met een gewicht van niet meer dan 50 kg |
| FCC-emissies |
CE
FCC deel 15 subdeel B klasse B 2010
Vervaardiging
EN 5502:2006+A1:2007
EN 61000-3
Vervaardiging
Vervaardiging
Vervaardiging van elektrische apparaten
2Voor de toepassing van deze richtlijn wordt het volgende bepaald:2009
|
| Veiligheid |
Vervaardiging |
| Bescherming tegen overspanningen van 6 kV |
Ondersteund voor UTP en Fiber-poort |
| Schok |
IEC 60068-2-27 |
| Vrije val |
IEC 60068-2-32 |
| Vibratie |
IEC 60068-2-6 |
Verpakkingsdoos van de schakelaar
