1U rack 100 GHz AWG 40 golflengten Multiplexing/Demultiplexing kaart
voor DWDM-systemen met een hoge capaciteit
Invoering van de AWG-kaart
AWG split-wave kaart gelanceerd door Shenzhen Olycom Technology Co. ,Ltd. wordt voornamelijk gebruikt in DWDM-systemen om 40 optische golflengte multiplex- en demultiplexfuncties in het C-bandbereik te voltooien,
Meerdere optische kanalen die op dezelfde vezel zijn geplaatst, worden gescheiden door de golflengte op de vezel.Het is gebaseerd op golfgeleiderroostertechnologie op siliciumsubstraten en beschikt over een uniek warmtevrije verpakking voor precieze kanaalkoppeling, een laag invoegverlies, een hoge kanaalisolatie en een hoge stabiliteit voor DWDM-systemen met een hoge capaciteit van 40 of 80 golven.

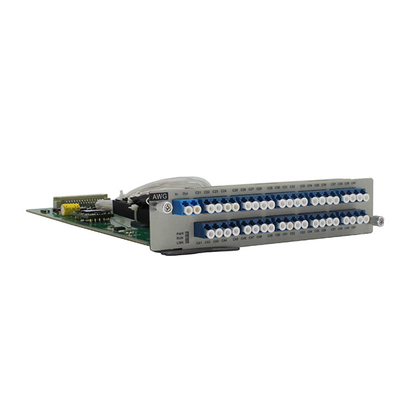

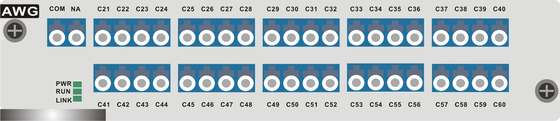

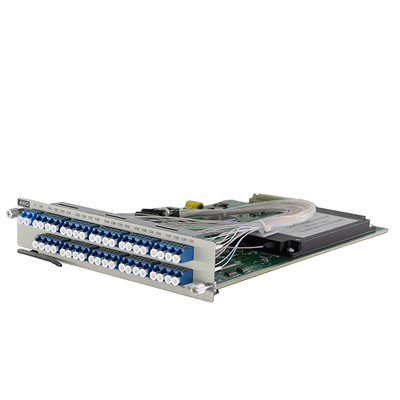

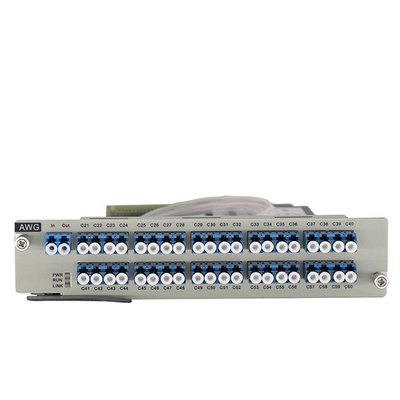

Productdiagram van40 golflengten Multiplexing/Demultiplexing kaart
Specificatie vanMultiplex-/demultiplexkaart
| Functie |
Notitie |
| Optisch kanaalnummer |
40 kanaal, ondersteuningsband C (C_EVEN), (C_ODD) |
| Kanalverdeling |
0.8nm (100GHz) |
| Kanalfrequentie |
± 12,5 GHz |
| Waallengte nauwkeurigheid |
≤ 0,05 nm |
| Verlies van kanaalinbrenging |
≤ 5,5 dB |
| -1 dB bandbreedte |
≤ 0,34 dB |
| - 3 dB bandbreedte |
≤ 0,51 dB |
| Eendjacentkanaalisolatieverhouding |
≥ 25 dB |
| NIsolatieverhouding op aangrenzend kanaal |
≥ 30 dB |
| Totaal geïsoleerd |
≥ 23 dB |
| Vlakheid |
≤ 1,5 dB |
| Verlies van opbrengst |
≥ 45 dB |
| Richtlijnen |
≥ 50 dB |
| Geopend slotnummer |
Ondersteun OSP3800-series chassis, bezet 2 slot, 1U |
| Optische interface |
LC/UPC |
| Verlengfunctie |
Ondersteuning C-band ((C_EVEN) 40 kanaal en ((C_ODD) 40 kanaal via Interleaver uitbreiden tot 80 kanaal |
| Maximaal energieverbruik |
3W |
| MTBF |
>100000 uur |
