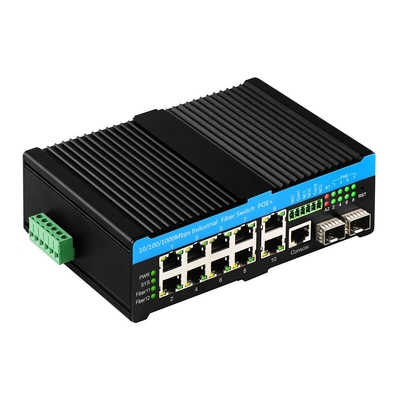

8 PoE-switch met beheren Gigabit 90W-poortlaag 2
Specificatie van industriële vezelschakelaar
| Haven |
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
8*UTP PoE Downlink ((PoE af/at/bt)
1*Poort van de console

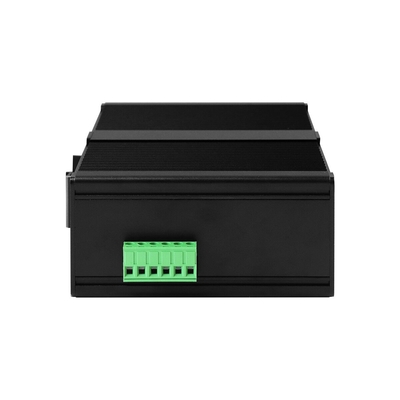

1*6-PIN-koppelblok
2*Alarm-uitgang
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 36 Gbps ((niet-verkeersopstopping)
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|

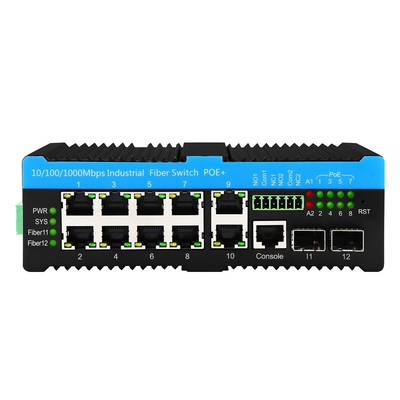

| LED's |
Energie, systeem, netwerk, PoE, glasvezel, alarm
Power, rood.
SYS: systeem, rood
Netwerkverbinding/activiteit: groene LED
Netwerkgegevenssnelheid: Oranje LED (aan voor 1G)
PoE: Green Active
Glasvezelverbinding: groen
LED-alarm: rood knipperen
|
| Stroomvoorziening |
Inlaatspanning: 48V (maximaal 57V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 15.4W/30W/60W/90W ((poort 1~8)
Werktemperatuur: -40°C tot +75°C ((bij 240W PoE-uitgang)
Werktemperatuur: -40°C tot +55°C ((bij 480W PoE-uitgang)
Maximaal budget: 720W ((niet aanbevolen gezien de levensduur en het vermogen om te verdampen)
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Milieu |
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 165*112*45,5 mm

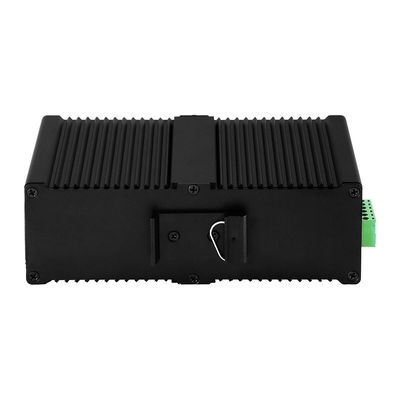

Montagewijze: montage op de spoorlijn
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Web GUI
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteun IEEE802.3az EEE ((Energie-efficiënte Ethernet) beheer, optimaliseer het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Inleiding tot L2 Managed Switch
IM-FP21008GW stelt een nieuwe standaard voor Industrial Network Switches (INS) met een gegevenssnelheid tot 2,5G* voor het verwerken van glasvezel-uplink-poorten.
Het werkt bij temperaturen van -40 °C tot +75 °C en kan de temperatuur van individuele havens monitoren en melden.
Het accepteert 57VDC-vermogen tot 495W om IEEE 802.3bt-conform tot 90W PoE-vermogen op 8 koperen poorten te leveren voor een totaal vermogen van 480W.Dit stelt het in staat om stroom te leveren voor de meest veeleisende PoE-toepassingen voor PTZ-koepels, LED-verlichting en draadloze producten.
Het voldoet aan G.8032V1/V2 Rapid Ring protocol.
Het is getest voor kritieke transport- en verkeerstoepassingen.Dubbele koperen en glasvezel uplinks maken drop en insert mogelijk voor Ring Network configuraties die worden gebruikt voor wegen en perimeter security scenario's.
Het is speciaal ontworpen voor buiten toepassingen met een geribbelde temperatuur uitstorting chassis, 6KV overspanning bescherming,en door de gebruiker programmeerbare thermische beveiliging van de poort tegen overtemperatuur gesloten om schade door overmatige hitte te voorkomen.
Het is een ideale oplossing voor een grote verscheidenheid aan projecten, met name voor toepassingen van IDF tot MDF.
Toepassing van CCTV PoE-switch
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Vitesse
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Kan ik het verbinden met 10/100M apparaten?
- Ja.
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten, configureer snelheid van 100 Mbps via Web GUI of CLI
4Kan ik PoE-functie uitschakelen voor sommige poorten als dat nodig is?
A: Ja.
Alle PoE-beheerde schakelaars in deze serie ondersteunen PoE-beheer
Stel de PoE-status gewoon in via de web GUI of CLI.
5Doe je SKD/CKD?
A: Ja.
Als fabriek hebben we hier al vele malen mee te maken gehad.
