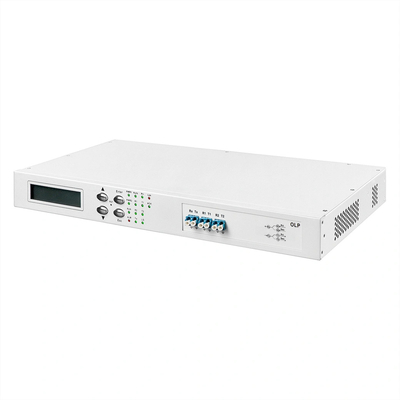

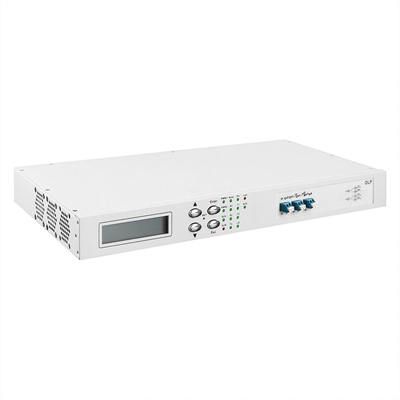

OLP-eenheid voor de bescherming van glasvezellijnen Stand-alone type met LED-interface

Olycom OLP-optisch glasvezellijnbeschermingssysteem

Parameter

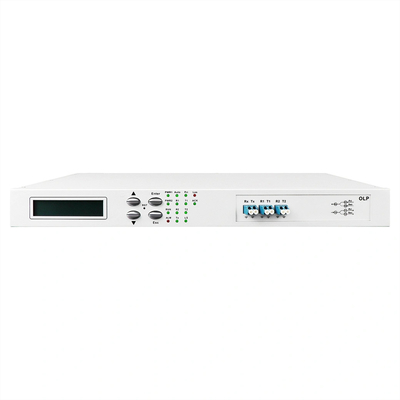

Voorpaneel

Beschrijving

1) Beschrijving van de optische interface: de flens op het apparaatpaneel is de signaalinterface.

2) Wanneer u de optische vezelverbindingskabel verwijdert, moet u deze bedekken met een stofdop om te voorkomen dat harde voorwerpen, stof of andere vuilnis de optische uitgangspoort raakt, beschadigt of verontreinigt.

3) LCD-scherm: toont de optische in- en uitgang en andere bijbehorende informatie.

4) ▲Knop naar boven; ▼Knop naar beneden; EnterKnop OK; EscKnop annuleren.

5) RST: ondersteunt hardware reset en hardware initialisatie door bedieningsknoppen.

Achterpaneel

Beschrijving

1) De power supply (PIU) -slot bevindt zich aan de achterkant van het apparaat, ondersteunt AC (APU) / DC (DPU) optioneel, en 1 + 1 warm back-up van de stroomtoevoer.

2) Signaallamp: PWR: aan: normale stroomvoorziening; uitgeschakeld: geen stroomvoorziening of afwijking.

3) RJ45 Ethernet-interface, RS-232-seriepoort: communicatie-interface voor gegevensinformatie over het monitoren van apparaten.

Belangrijkste kenmerken

1. Verkorte onderbrekingstijd van de communicatie, verbetering van de onderhoudsdoeltreffendheid en automatische herstelling van de communicatie in zeer korte tijd
2. Verminderen van verschillende verliezen veroorzaakt door lijnfouten
3. Verhoging van de betrouwbaarheid van het transmissienet en verbetering van de dienstkwaliteit van de exploitanten
4. Willekeurige planning van actieve en back-upwerkroutes (lijnonderhoud, scheduling van overbrekingen) zonder onderbreking van de bedrijfsvoering
5. Ondersteuning van schermweergave, real-time monitoring van hoofd- en back-up-optische glasvezelvermogen en transparante transmissie
6. Ondersteuning van afstands- en korteafstandsbesturing van het gehele systeem om het beheer en onderhoud van apparatuur te vergemakkelijken.

OLP: 1+1

Grafiek

Specificatie

Interface-definitie

Definitie van indicator

Instellingen

1.Instelling van de werkstand

Het apparaat biedt twee werkwijzen: handmatige en automatische werkwijze.

De handmatige modus wordt gebruikt voor het opstarten van het apparaat en het gedwongen schakelen.

(1) Automatische en handmatige selectie via netwerkbeheer;

(2) Selecteer via de knop van het apparaat, druk lang op de knop van het apparaatpaneel totdat het automatische licht uitgaat (werkend in handmatige) of oplicht (werkend in automatische)

Na voltooiing van de operatie moet de apparatuur in de automatische werkstand worden geplaatst, anders kunnen er ongevallen optreden als de beveiliging niet werkt.

Opmerking: het apparaat ondersteunt het automatisch terugkeren van de handmatige modus naar de automatische modus en de terugkeertijd bedraagt 5 minuten volgens de standaardinstelling van de fabriek.

2.Main route instellingen

Het apparaat biedt de belangrijkste route instellingen. Klanten kunnen R1 of R2 als de belangrijkste route volgens de behoeften selecteren; de fabriek standaard is R1 als de belangrijkste route

3.Instellingen van de werkroute

De fabriekstandaard R1 is de primaire werkroute (Pri) en R2 de back-up werkroute (Sec).

Wanneer het apparaat in de automatische werkmodus staat, selecteert het apparaat automatisch een werkroute op basis van de lijnomstandigheden:

(1) Wanneer slechts één route beschikbaar is: werken aan het kanaal dat overeenkomt met de beschikbare route;

(2) Wanneer beide routes beschikbaar zijn: de route die overeenstemt met de route die het eerst werkt (indien op het back-upkanaal wordt gewerkt,het apparaat schakelt na 5 minuten automatisch terug naar het hoofdkanaal, mits de inrichting met de terugslagfunctie is ingeschakeld).

Bij het selecteren van een route handmatig, zet het apparaat in de handmatige modus en de werkroute via de knoppen paneel of netwerkbeheer

4.Instelling van de drempelwaarde van de schakelaar

De aanvankelijke schakelingsdrempelwaarde van het apparaat is -30 dBm. De gebruiker kan de overeenkomstige instellingen instellen op basis van het type apparaat en de werkelijke situatie van de lijn van de wederpartij.

Basisprincipe: de schakeldrempelvermogenwaarde is iets groter dan de minimale ontvangen vermogenwaarde van de optische transmissieapparatuur en het verschil is 0,5 tot 1 dB.(De minimale ontvangen vermogen waarde is afhankelijk van de normale transmissie van de gehele systeemdienst).

5.Switchback modus instellingen

Definitie van switchback: in automatische modus schakelt het apparaat van de back-up-toestand naar de hoofdtoestand.In de "automatische niet-switchback"-modus, zelfs indien aan de voorwaarden voor terugschakeling is voldaan (zowel de primaire als de back-up routes zijn normaal), wordt de back-up route niet automatisch overgeschakeld naar de hoofdroute.

6.Switchback vertraging instelling

Wanneer het apparaat in de modus "automatische terugschakeling" is, is het optische pad in de back-up-toestand en werkt het apparaat in de automatische modus.het apparaat voert in realtime lichtdetectie uit op de hoofd- en back-uppadenAls het detecteert dat het optische vermogen van de hoofd- en back-uppaden binnen M-tijd is (0~999 minuten), schakelt het apparaat automatisch terug naar de hoofdweg (Pri).

Toepassing

Beschrijving

OLP TX is aangesloten op de lichtemitterende TX-poort van de klantapparatuur

RX is aangesloten op de lichtontvangende RX-poort van de klantapparatuur

R1 is via de optische kabel verbonden met het tegenovergestelde OLP-apparaat T1

R2 is aangesloten op het tegenovergestelde OLP-apparaat T2

T1 is aangesloten op het tegenovergestelde OLP-apparaat R1

T2 is verbonden met het andere uiteinde.
