Olycom 2.5G beheersbare CCTV PoE-vezelswitch
| Haven |
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
10*100/1000M UTP RJ45 Uplink ((MDI/MDIX automatische sensing ondersteunen)
8*UTP PoE Downlink ((PoE af/at/bt)
1*Poort van de console

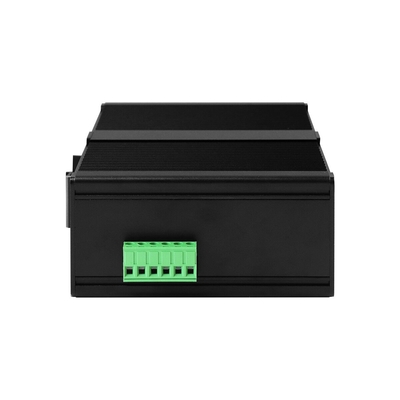

1*6-PIN-koppelblok
2*Alarm-uitgang
|
| Protocol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Overschakeling van functies |
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 40 Gbps ((niet-verkeersopstopping)
Uitwisselingspercentage: 22,321 Mpps
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Energie, systeem, netwerk, PoE, glasvezel, alarm
Power, rood.
SYS: systeem, rood
Netwerkverbinding/activiteit: groene LED
Netwerkgegevenssnelheid: Oranje LED (aan voor 1G)
PoE: Green Active
Glasvezelverbinding: groen
LED-alarm: rood knipperen
|
| Stroomvoorziening |
Inlaatspanning: 48V (maximaal 57V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 15.4W/30W/60W/90W ((poort 1~8)
Werktemperatuur: -40°C tot +75°C ((bij 240W PoE-uitgang)
Werktemperatuur: -40°C tot +55°C ((bij 480W PoE-uitgang)
Maximaal budget: 720W ((niet aanbevolen gezien de levensduur en het vermogen om te verdampen)
Omgekeerde aansluiting: ondersteuning
|
| PoE-bedrading |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Milieu |
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverstroming: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 165*112*45,5 mm
Montagewijze: montage op de spoorlijn
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
| Garantie |
3 jaar, levenslange technische ondersteuning |
Belangrijkste kenmerken
1. Real-time weergave van spanning, stroom, vermogen en PD-niveau en volledige indicatoren
2. Inzetten/uitzetten van de PoE-poorten, instellen van de PoE-aanstallingsvertraging en PoE-uitgangsvermogen
Programmeerbare PoE-parameters: primaire stroomvoorziening, PoE-modus, prioriteit, maximale stroom, enz.
3. Ondersteuning relais alarm uitslag en alarm status licht weergave ((2 way-van droog contact)
Het zijn I/O-poorten, er is geen seriële communicatie.
Klik op alles in de beheerinterface
Sluit die 2 alarmporten aan op een externe bel of sirene
De bel/sirene luidt om de gebruikers te verwarmen als een haven niet werkt ((afstandsbewaking in realtime)
Softwarefunctie
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteun IEEE802.3az EEE ((Energie-efficiënte Ethernet) beheer, optimaliseer het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
- Neem contact met ons op voor een webhandleiding of CLI-handleiding
Toepassing
- Energievoorziening voor energiezuchtige apparaten
- Optische telecommunicatie
- Afstandsbediening en -bewaking
- Beveiligingsbewaking met beveiligingscamera's
- Breedband privénetwerk
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Vitesse
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Kan ik het verbinden met 10/100M apparaten?
- Ja.
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten, configureer snelheid van 100 Mbps via Web GUI of CLI
4Kan ik PoE-functie uitschakelen voor sommige poorten als dat nodig is?
A: Ja.
Alle PoE-beheerde schakelaars in deze serie ondersteunen PoE-beheer
Stel de PoE-status gewoon in via de web GUI of CLI.
5Doe je SKD/CKD?
A: Ja.
Als fabriek hebben we hier al vele malen mee te maken gehad.
