OM3800-serie Plug and Play Web Management DWDM NMS Board
Productkenmerken
- Een hoge snelheid ARM-processor gebruiken, krachtige gegevensverwerkingscapaciteit bieden, statusinformatie verzamelen, alarmgebeurtenissen en prestatieparameters van elke functionele module met een enkel bord, omzetten,verwerking en opslag, en de controle- en beheerinformatie doorgeven aan andere functionele blokken van het apparaat.
- Een console-interface ter ondersteuning van de werking van de emulatie-terminal.
- Biedt 4 RJ45 Ethernet-interfaces, ondersteunt IP-gebaseerd grafisch SNMP-netwerkbeheer.
- Biedt 2 SFP-optische module-interfaces, ondersteunt inbandbeheer van apparatuur, realiseert de verwerking van 2 optische monitoringkanalen,en de ontvangst en verzending van optische signalen van optische monitoringskanalen op elke locatie voltooien.
- De netwerkbeheermodule ondersteunt hot swapping en het zal de normale werking van de huidige bedrijfsmodule na het falen niet beïnvloeden
Specificatie
| Functie |
Beschrijving |
| Serialport voor lokaal beheer |
Ondersteuning van 1 Micro-USB lokale beheer seriepoort |
| Ethernet-poort voor afstandsbeheer |
Ondersteuning van 4 RJ45 Ethernet-interfaces
de interfacesnelheid is 10/100M adaptief
|
| OSC-optische bewakingspoort |
Ondersteuning van 2 aansluitbare optische poorten SFP, de interface is LC-type |
| Beheermethode |
Ondersteuning van CLI, Telnet, SNMP, Web en andere netwerkbeheermethoden |
| Schakelfunctie |
Ondersteuning van IP-communicatie tussen apparaten om een volledig beheer van meerdere apparaten te realiseren |
| Bescherming |
Een warm wisselen of een storing van de netwerkbeheerkaart zal geen invloed hebben op het bestaande bedrijf |
| Onderhoud |
Ondersteuning van lokale of externe online software-upgrades |
| Herstellen |
Ondersteuning van bedieningsknoppen om de hardware van het lokale NMS-bord opnieuw in te stellen |
| Initialisatie |
Ondersteuningsknoppen voor het initialiseren van de lokale NMS-bordhardware |
| Werktemperatuur |
-10°C~+60°C |
| Werkvochtigheid |
5% tot 95% |
| Aantal bezette slots |
Ondersteun OSP3800 vol serie chassis, met 1 slot, (0,5U) |
| Maximaal energieverbruik |
5W |
| MTBF |
>100.000 uur |
| Fabrieks IP-adres |
192.168.1.188 |

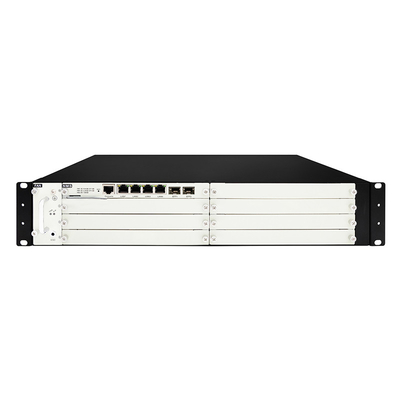

Productfoto

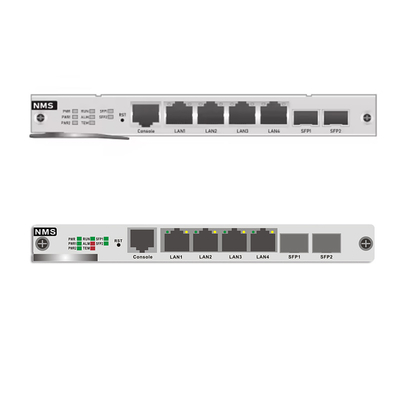

Interface-definitie
| Posten |
Interface-schermprinten |
Beschrijving/functie |
|
Ethernet-poort
|
LAN1 |
verbinding met de netwerkadministratiecomputer via de netwerkabel om het beheer van de OSP3800 te realiseren via het netwerkadministratie systeem 4 LAN1, LAN2, LAN3, LAN4 interfaces,het cascade-beheer van meerdere netwerkelementen realiseren en tegelijkertijd de overdracht van netwerkbeheerinformatie realiseren. |
| LAN2 |
| LAN3 |
| LAN4 |
| SFP-optische poort |
SFP1 |
De transmissie-optische kabel wordt via de OSC-interface aangesloten om de samenvoeging van de informatie van het netwerkbeheer van de takknoop naar het netwerkbeheercentrum te realiseren.en de dubbele optische poorten realiseren transmissie in twee richtingen en realiseren 1 + 1 bescherming |
| SFP2 |
| Reekspoort |
CON |
Het aanbieden van een lokale seriepoort netwerkbeheerfunctie |
Beschrijving van de indicator
| Interface |
Posten |
Beschrijving |
| PWR |
NMS-vermogensindicator |
Aan, NMS stroomvoorziening is normaal, uit, stroomfout |
| PWR1/PWR2 |
Vermogensaanduiding |
Aan, apparaat stroomvoorziening is normaal, uit, stroomfout |
| Lopen |
NMS-systeemindicator |
Aan, NMS-operatie normaal, uit, NMS-operatie mislukt |
| ALM |
Alarmsignaal |
1.on: Onbekend alarm van het racktype
2.on: Alarm voor stroomstoring
3.on: Alarm voor storing van de ventilator
4.on:temperatuurwaarschuwing
5.on: Onbekend kaartbericht alarm
|
| TEM |
Temperatuurwaarschuwingsindicator |
Wanneer de werktemperatuur hoger is dan de ingestelde waarde, geeft het een alarm |
| SFP1 |
Optische poort 1 indicator |
Flitsend, de gegevensverbinding is normaal, uitgeschakeld, de gegevensverbinding is niet normaal |
| SFP2 |
Optische poort 2-indicator |
Flitsend, de gegevensverbinding is normaal, uitgeschakeld, de gegevensverbinding is niet normaal |

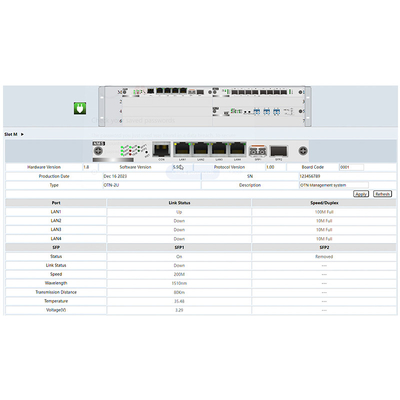

GUI-foto's
