Name: DWDM EDFA Card Booster Line Optical Amplifier voor 48-golf C-band WDM-systeem
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OM3800-EDFA
Price: 57.00 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam van het product: Erbium-gedopte glasvezelversterkerkaart

Toepassing: DWDM-Systeem

Classificatie: BA, LA, PA

Waallengte: C-band, maximaal 48 kanalen

Markeren:

EDFA Card DWDM Line Optical Amplifier

Line Optical Amplifier voor WDM-systeem

Basis informatie

Plaats van herkomst: Shenzhen, China

Merknaam: Olycom

Modelnummer: OM3800-EDFA

Document: DWDM OTN SYSTEM OLYCOM.pdf

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: 1 stuk in een doos, 1 kg G.W.

Levertijd: 4~7 dagen

Betalingscondities: T/T, Paypal

Levering vermogen: 2000 stuks per maand

Galerij

DWDM EDFA Card Booster Line Optical Amplifier voor 48-golf C-band WDM-systeem

Productomschrijving

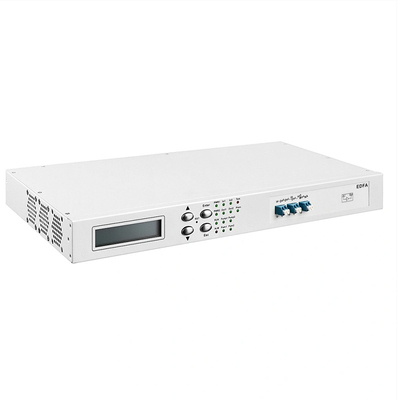

EDFA 1U Versterkerplaat met erbiumvezel

Productspecificatie

Functie	Beschrijving
Werkgolflengtebereik	Standardtype: 1529nm~1561nm Uitgebreid type: 1528nm~1568nm
EDFA-type	OBA-versterking van het vermogen	OPA-versterking
Min. optisch invoervermogen	-22 dBm	-32 dBm
Maximaal uitgangsoptisch vermogen	+20 dBm	+16 dBm
Maximale winst	17 dB	20 dB
Ruiscijfer	< 5,5 dB
Verbetering van de vlakheid	< 1,5 dB
Eigendomstechnologie	Ondersteuning van het vergrendelen van de sterkte, instelbare sterkte, technologie voor tijdelijke besturing, automatische uitschakeling van de optische uitgang
Netwerkbeheerfunctie	Ondersteuning van realtime monitoring van de werkstatus van het EDFA, met inbegrip van: optische kracht, pompen, temperatuur, enz. Ondersteuningsdrempel voor het uitschakelen van de pomp en functie voor het instellen van de automatische hersteltijd
Aantal bezette slots	Ondersteun OSP3800 vol serie chassis, met 1 slot, (0,5U)
Optische interface	LC/UPC
Maximaal energieverbruik	15W
MTBF	>100.000 uur

Productkenmerken

(1) ondersteuning voor C-band DWDM-optische versterking

(2) Ondersteunt optioneel OSC-invoersignaalversterking

(3) ondersteuning van vermogenversterking, lijnversterking (secundaire optische versterking), voorversterking

(4) ondersteuning van IP-gebaseerd grafisch SNMP-netwerkbeheer, netwerkbeheermethoden CLI, Web

(5) kan monitoren: pomp aandrijvingstroom, pomp uitgangsvermogen, pomp schakelaar, pomp temperatuur, input optisch vermogen, output optisch vermogen, module temperatuur

(6) ondersteuning voor configureerbare pompschakelaar, AGC-modus en APC-modus (instelbare optische invoer- en uitvoervermogen)

(7) ondersteuning van de optische bewakingspoort (MON).

DWDM EDFA Card Booster Line Optical Amplifier voor 48-golf C-band WDM-systeem 0

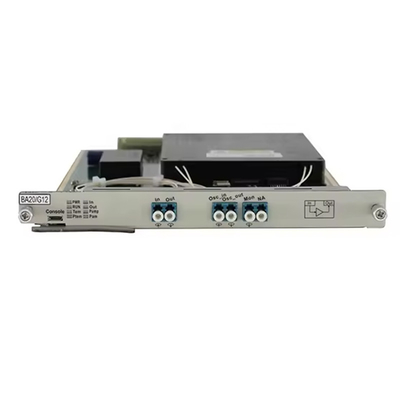

Interface-definitie

Interface	Posten	Functie/beschrijving
In	EDFA-invoerinterface	Inlaatpoort voor het optisch vermogen van een klein signaal
Uit.	EDFA-uitgangsinterface	EDFA Versterking optische poort.
OSC_IN	Invoerpoort van het monitoringskanaal	Link naar de netwerkbeheerkaart SFP TX voor het verzenden van netwerkbeheerinformatie.
OSC_Out	Uitgangspoort van het monitoringskanaal	Link naar de netwerkbeheerkaart SFP RX voor de verzending van netwerkbeheerinformatie.
MON	monitoring haven	EDFA-prestatiebewakingsinterface, link OPM of spectrometer.

Beschrijving van de indicator

Interface	Posten	Beschrijving
PWR	EDFA-vermogensindicator	Aan, stroomvoorziening EDFA is normaal; uit, stroomfout.
Lopen	Operationeel indicator van het EDFA	Aan, EDFA werkt normaal; uit, de werking is defect.
In	Invoerwaarschuwingsindicator van het EDFA	Aan, de input is abnormaal; uit, de input is normaal.
Uit.	EDFA-uitgangswaarschuwingsindicator	Aan, de uitgang is abnormaal, uit, de uitgang is normaal.
Tem	Temperatuuralarmindicator van de EDFA-module	Aan, de temperatuur van de EDFA-module is abnormaal; uit, de temperatuur van de module is normaal.
Ptem	Temperatuurwaarschuwing van de pomp	Aan, de pomptemperatuur is abnormaal; uit, de pomptemperatuur is normaal.
Pomp	Pompwaarschuwingsindicator	Aan, de pomp is uit, uit, de pomp is aan.
Pam.	Pompstroomwaarschuwingsindicator	Aan, de pompstroom is abnormaal; uit: de pompstroom is normaal.

Inleiding

De voornaamste functie van de EDFA-optische versterkerkaart (Erbium Doped Fiber Amplifier) is het uitvoeren van een vermogencompensatie op het signaallicht in de transmissieverbinding,en kan tegelijkertijd versterken tot 48 kanalen (kanaalspanning is 100 GHz) of 96 kanalen (kanaalspanning is 50 GHz) in de C-band.
Het optische signaal heeft de kenmerken van platte vergroting, verstelbare vergroting en kleine geluidsindex.
Het is een onmisbaar en belangrijk onderdeel van DWDM-systemen, toekomstige hogesnelheidssystemen en all-optische netwerken voor langeafstandsoverdracht.

DWDM EDFA Card Booster Line Optical Amplifier voor 48-golf C-band WDM-systeem 1

DWDM EDFA Card Booster Line Optical Amplifier voor 48-golf C-band WDM-systeem 2
