OTN DWDM 5U Chassis 20 Service Slots voor 100G 200G 400G Transmission Dual Power Input

5U racktransmissieplatform voor servicekaarten uit de OM3800-serie

Productparameters

Productbeschrijving

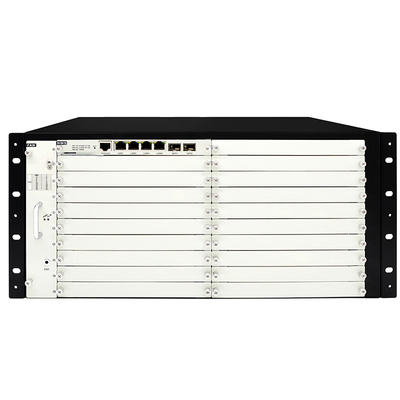

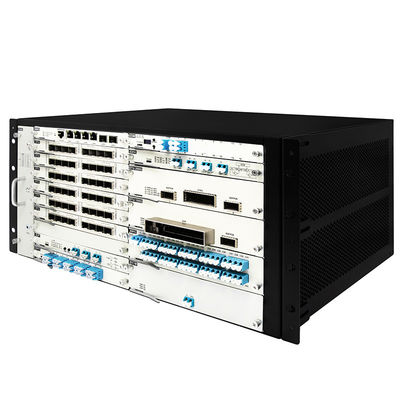

• De OM3800-5U is ontworpen met een standaard 19-inch 5U rackgemonteerde kaartinsteekstructuur.
• Het enkele chassis biedt 20 functionele moduleslots, 2 stroomslots en 1 ventilatorslot.
• Het heeft een glasvezeluitlaatontwerp op het voorpaneel, waarbij alle optische interfaces en netwerkbeheerinterfaces aan de voorzijde zijn geplaatst.
• Het luchtstroomontwerp maakt gebruik van een ventilatiepatroon van rechts naar links, met een luchtinlaat aan de rechterkant van het chassis.
• Koude lucht wordt door de koelventilatoreenheid in het chassis gezogen en vervolgens via de linkerkant van het chassis uitgestoten.

1. SLOT1 is voor het plaatsen van de NMS (Network Management System)-controlekaart, terwijl SLOT2 tot 19 geschikt is voor verschillende soorten visitekaartjes.

2. VENTILATORsleuf: wordt gebruikt voor chassiskoeling. Als de PWR-indicator brandt, wordt de normale stroomtoevoer naar de ventilatorsleuf aangegeven. Als het ALM-lampje rood is, betekent dit dat er een ventilatorstoring is. Normaal gesproken zou het ALM-lampje uit moeten zijn.

3. Indicatielampjes:

- PWR: Aan - Normale voeding; Uit - Geen stroomvoorziening of abnormaal.

- ALM: Aan - Ventilatorstoring of alarm voor hoge temperatuur; Uit - Normaal.

1. De voedingssleuf (PIU) bevindt zich aan de achterkant van het apparaat en ondersteunt zowel wisselstroom (AC - APU) als gelijkstroom (DC - DPU). De stroomconfiguratie is 1+1 hot backup, wat redundantie biedt.

2. Indicatielampjes:

- PWR-DC, PWR-AC: Aan - Normale voeding; Uit - Geen stroomvoorziening of abnormaal.

Producteigenschappen

• Standaard 19 inch, 5U hoogte;
• Hoge integratie: Eén rack ondersteunt 19 algemene zakelijke slots, 1 netwerkbeheerslot;
• Uniform platform: Ondersteunt verschillende mix-ins van visitekaartjes, uniform netwerkbeheer;
• Hoge betrouwbaarheid: de voeding ondersteunt gelijktijdig zowel AC als DC, met ondersteuning voor 1+1 voedingsbescherming;
• Uitstekende warmteafvoerprestaties: ontworpen met 6 krachtige, snelle ventilatoren om een ​​effectieve warmteafvoer te garanderen.

Sollicitatie

• Telecom
• Datacentrum
• 5G-netwerk
• Langeafstandsnetwerk

Olycom DWDM-transmissieoplossing

• DWDM-keten netwerkbehuizing
• DWDM Ring netwerkbehuizing
• DWDM+OLP optische lijnbeschermingsbehuizing
• DWDM-oplossing voor ultralange afstanden
• Peer-to-peer-case voor DWDM
• DWDM bidirectionele netwerkbehuizing met enkele vezel
