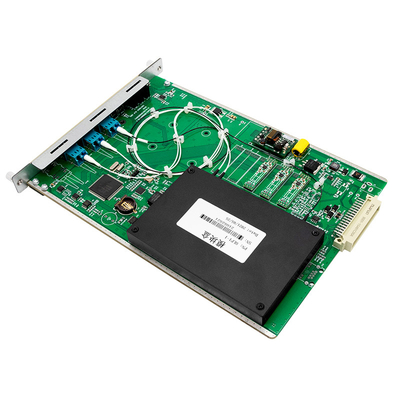

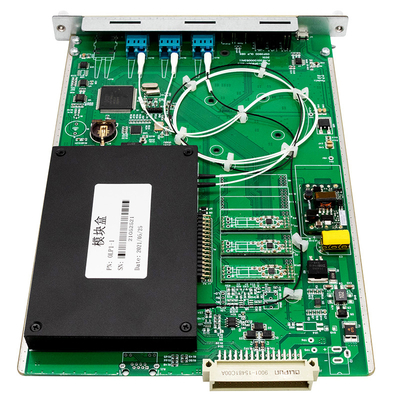

1+1 OLP-optische lijnbeschermingsbord
Productdiagram
| Functie |
Beschrijving |
| OLP-model |
3800-OLP1:1A3-A0 |
| Werkgolflengtebereik |
1260 nm ≈ 1650 nm |
| OLP-type |
OLP-1:1(Kies verzenden en ontvangen) |
| Schakeltijd |
< 35 ms |
| Inleidend verlies |
Werkpad |
< 1,3 dB |
| Alternatief pad |
< 1,3 dB |
| Monitor optisch vermogen bereik |
-50 dBm+25 dBm |
| Toepassingsscenario's |
Optische lijnbescherming |
| Netwerkbeheerfunctie |
Ondersteuning van real-time monitoring van OLP-optisch vermogen, actieve schakelplanning, prestatiemanagement, routemanagement en andere functies |
| Aantal bezette slots |
Ondersteuning OSP3800 vol serie chassis, neemt 1 slot in, (0,5U) |
| Optische interface |
LC/UPC |
| Maximaal energieverbruik |
5W |
| MTBF |
>100.000 uur |
- Olycom plug and play OLP-kaart kan goed worden geïntegreerd in OM3800 serie 1U / 2U / 3U / 5U chassis en neemt 0,5U slot.
- Het kan de signaalstatus van de hoofd- en back-upoptische paden in realtime controleren.veilig schakelen kan automatisch worden uitgevoerd op de primaire en back-up routes om een snel herstel van de optische signalen van het systeem te garanderen.
- OLP-technologie voltooit routeschakelactiviteiten op de optische laag.
- Optische beveiliging heeft onvergelijkbare voordelen voor de bescherming van bedrijven in de bovenste laag en is een ideale oplossing voor niet-blokkerende communicatie.

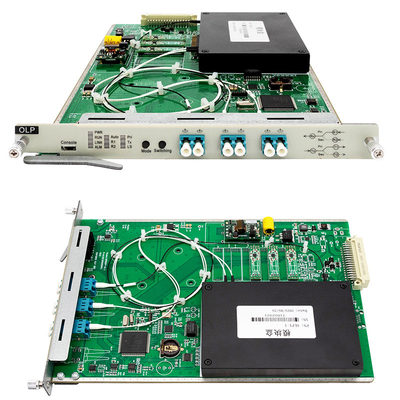

Interface en indicator
| Interface-markering |
Naam |
Functie/link |
| Rx |
Lokale OLP-uitgangsinterface |
Sluit aan op de lokale ontvangpoort van het apparaat |
| Tk |
Lokale ontvangersinterface van de OLP |
Sluit aan op de lokale toestel verzendpoort |
| R1 |
Interface voor de ontvangst van de hoofdroute |
Verbinding met peer T1 |
| T1 |
Hoofdrouting-uitgangsinterface |
Verbinding met peer R1 |
| R2 |
Interface voor ontvangst van de wachtroute |
Verbinding met peer T2 |
| T2 |
Standby route-uitgangsinterface |
Verbinding met peer R2 |
| M1/M2 |
OTDR-toegangspoort |
Beproeving van defecte lijnen op transmissiesporen |
| Interface-markering |
Naam |
Beschrijving |
| PWR |
Vermogensindicator van de OLP |
Aan, OLP stroomvoorziening is normaal
uitgeschakeld, stroomstoring
|
| Lopen |
Operatie-indicator van de OLP |
Aan, de OLP werkt normaal.
Er is een storing.
|
| Auto's |
Indikator van de OLP-werkstand |
Aan, in automatische modus werken
uit: werken in handmatige modus
|
| R1 |
OLP-receiver voor de hoofdroute |
Aan, ontvangst is normaal.
Af, ontvangst is abnormaal.
|
| R2 |
Aanwijzer voor de ontvangst van de standby route van de OLP |
Aan, ontvangst is normaal.
Af, ontvangst is abnormaal.
|
| Pri |
Werkwijzer voor de hoofdroute |
Op de hoofdroute werken |
| Tk |
Lokale ontvangende indicator |
Aan, ontvangst is normaal.
Af, ontvangst is abnormaal.
|
| LS |
Werkstatus van de interne optische bron van het apparaat |
Aan, dit geeft normale werking aan
Het wijst op afwijkingen.
|
Onderhoud
Een redelijk gebruik en een goede opslag van de apparatuur kunnen ervoor zorgen dat de prestaties gedurende een langere periode goed blijven, waardoor de levensduur van de apparatuur wordt verlengd.
De apparaten dienen te worden bewaakt tegen sterke mechanische trillingen, botsingen, vallen en andere mechanische schade.en waterdichte maatregelen.
De apparatuur dient regelmatig schoon te worden gehouden en de werkomgeving dient vrij te zijn van corrosieve gassen zoals zuren of alkalis.U kunt een schone handdoek met water of zeep nat maken om het chassis en de panelen zachtjes af te vegenHet gebruik van oplosmiddelen zoals alcohol is verboden.
Wanneer u glasvezelkabels verwijdert, moet u deze onmiddellijk met stofdeksels bedekken om te voorkomen dat harde voorwerpen, stof of andere verontreinigingen de kanten van de glasvezel aanraken.
Online real-time monitoring van de werkstatus van OLP-schijven
Online real-time monitoring van de huidige werkroute van OLP's
Online real-time monitoring van de OLP-werkstand handmatig of automatisch
Online realtime monitoring van de ontvangende en zendende optische stroom aan de toegangszijde van de OLP
Realtime-bewaking van OLP's voor primaire en secundaire routing, zend- en optische vermogen
