Thuis /Producten/Vezel Optische Schakelaar/D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect

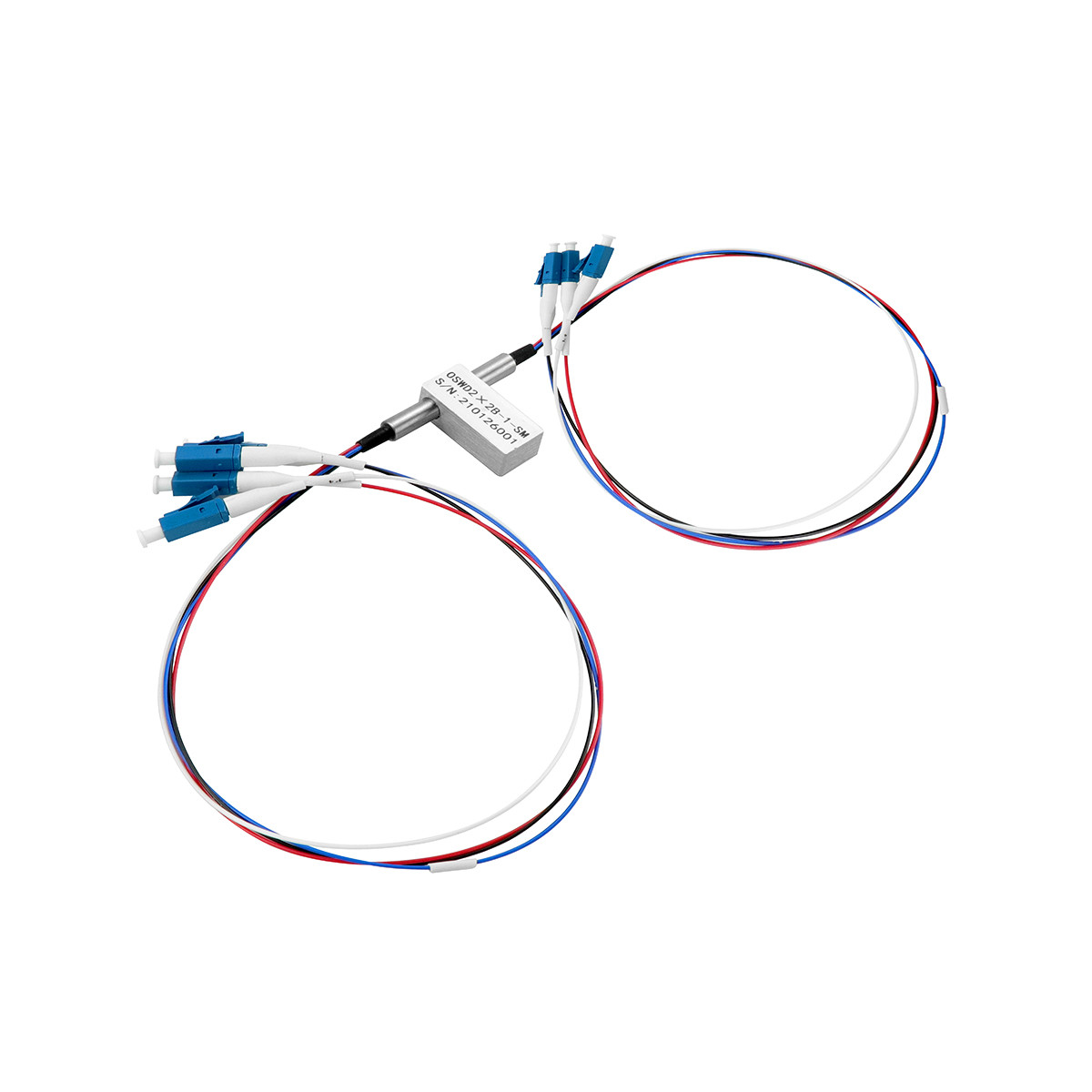

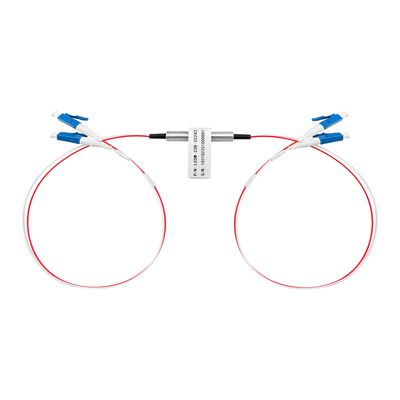

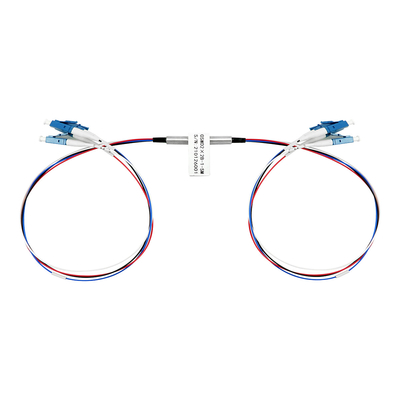

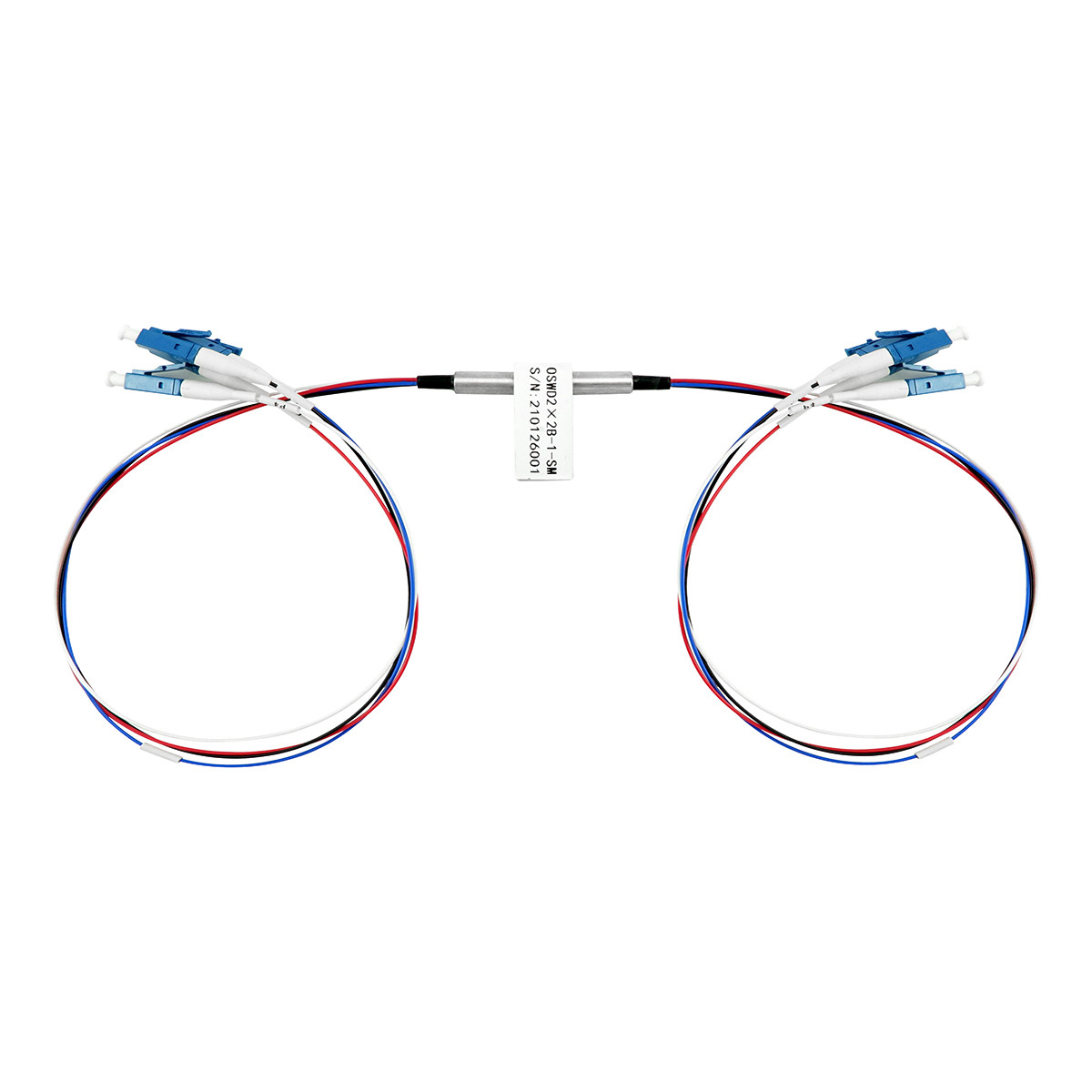

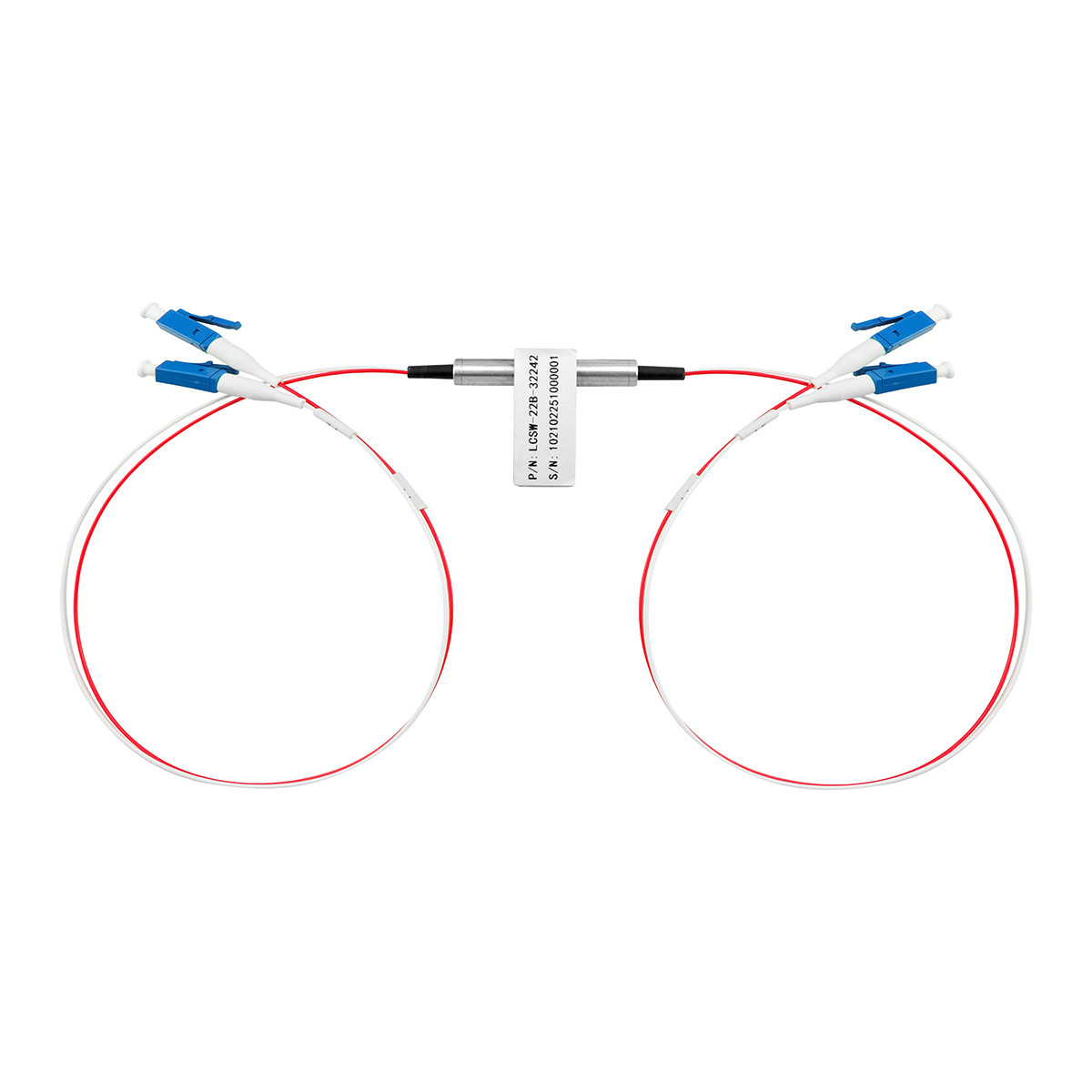

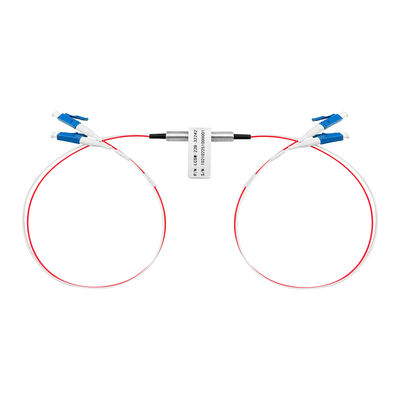

D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect

1pc
MOQ
Onderhandelbaar
Prijs
D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het product: omzeilen van glasvezelschakelaars
Gewicht: 14G
Omschakelingstijd: <8ms>
Dimensie: 27*12*8 mm
Markeren:

Optische schakelaar met mechanische omleiding in één modus

,

Mechanische omleiding optische schakelaar met kruisverbinding

,

LC-connctor mechanische bypass optische schakelaar
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE RoHS FCC ISO9001
Modelnummer: OSWD2×2B
Document: Olycom Fiber Bypass.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Eén stuk in een doos, 200 g G.W.
Levertijd: 4~8 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 5000 stuks/maand
Productomschrijving
D2×2B Mechanische optische schakelaar

Kenmerken

  1. Laag invoegverlies
  2. Brede golflengte
  3. Laag overspel
  4. Hoge stabiliteit, hoge betrouwbaarheid
  5. Epoxyvrij op optisch pad
  6. Vergrendeling en niet-vergrendeling



Specificaties



Parameters Eenheid OSWD2×2B
Golflengtebereik nm 850±40 / 1300±40 1260 ~ 1650
Testgolflengte nm 850 / 1300 1310 / 1550
Invoegingsverlies 1, 2 dB Typ: 0,6 Max: 1.0 Typ: 0,6 Max: 1.0
Terugkeerverlies 1, 2 dB MM ≥ 30 SM ≥ 50
Overstroom 1 dB MM ≥ 35 SM ≥ 55
PDL dB ≤ 0.05
WDL dB ≤ 0.25
Herhaalbaarheid dB ≤ ± 0.02
Werkspanning V 3.0 of 5.0
Duurzaamheid Cycli ≥ 10 miljoen
Schakeltijd ms Typ: 3 Max: 8
Optische kracht mW ≤ 500
Werktemperatuur °C -20 ~ +70
Bergingstemperatuur °C -40 ~ +85
Relatieve luchtvochtigheid % 5 ~ 95
Gewicht g 14
Afmeting mm (L) 27,0×(W) 12,0×(H) 8,2 ± 0.2

Opmerking: 1. Binnen de bedrijfstemperatuur en de SOP.

2Met uitzondering van de connectoren.



Optische schakelaar, die bekend staat om zijn hoge prestaties, lage invoegverlies en compacte afmetingen.

Het is een ideale component voor OADM, OXC, systeembewaking en -bescherming.

Met een compact pakket kan het gemakkelijk worden geïntegreerd in een optisch communicatiesysteem met een hoge dichtheid.



Toepassingen



  1. Onderzoek en ontwikkeling in het laboratorium
  2. Systemmonitoring
  3. OADM
  4. MAN (Metropolitan Area Network)



Pinconfiguratie



Type Staat Optische route Elektrische aandrijving Statussensor
D2 × 2B     Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9
Vergrendeling Een P1-P3·,P2-P4· - Dat is... - Dat is... GND V+ Dichtbij. Open Open Dichtbij.
B.

P1-P1 ̇, P2-P2 ̇,

P3-P3·, P4-P4·,

 V+ GND - Dat is... - Dat is... Open Dichtbij. Dichtbij. Open
niet-vergrendelend Een P1-P3·,P2-P4· - Dat is... - Dat is... - Dat is... - Dat is... Dichtbij. Open Open Dichtbij.
B.

P1-P1 ̇, P2-P2 ̇,

P3-P3·, P4-P4·,

 V+ - Dat is... - Dat is... GND Open Dichtbij. Dichtbij. Open



Optische route



Staat A Staat B
D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect 0 D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect 1



Afmeting



D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect 2



Elektrische specificatie



Specificaties Spanning Stroom Resistentie
5V vergrendeling 4.5 tot en met 5,5 V 36 tot 44 mA 125 Ω
5 V niet-vergrendeling 4.5 tot en met 5,5 V 26 ~ 32 mA 175 Ω
3V vergrendeling 20,7 tot 3,3 V 54-66 mA 50 Ω
3V niet-sloten 20,7 tot 3,3 V 39 ~ 47 mA 70 Ω


Informatie over bestellingen



7201-D2×2B-A-B-C-D-E-F-G

Voorbeeld:7201-D2×2B-SM-FS-3-L-90-12-FA



Een B. C D E F G
Vlakken Testgolflengte Werkspanning Type schakelaar Type buis

Lange vezels



 Verbinding

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: andere

 85: 850±40 nm
O: O-band ((1260~1360nm)
C: C-band ((1530~1565nm)
L: L-band ((1565~1625nm)
U: U-band ((1625~1675nm)
FS: 1260~1650 nm

3: 3V

5: 5V



L: vergrendelen

N: niet-vergrendelend

25250um ((Bare vezels)

90:900um

X: andere

 05: 0,5 m±5 m
10: 1,0 m±5 m
12: 1,2 m±5 m
15: 1,5 m±5 m
X: andere

OO: Geen

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: andere



D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect 3

D2×2B Mechanische bypass optische schakelaar LC connector enkelmodus cross-connect 4

label:

Optische het Netwerkschakelaar van OSW

1x2 vezel Optische Schakelaar

Optische schakelaar met mechanische omleiding in één modus
