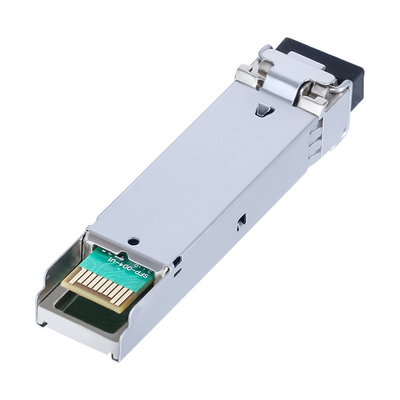

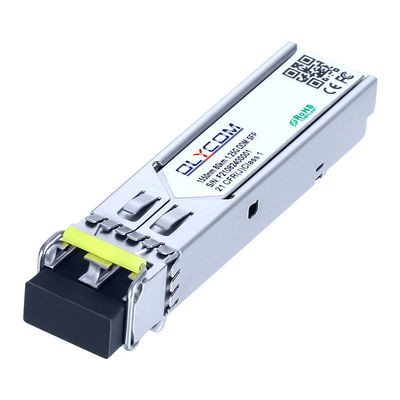

Cisco Compatible 1.25G 80Km 1550nm
SM-duplex-LC-vezeloptische transceiver SFP-module
Invoering van SFP-module van 1,25 Gbps
- De SFP-transceivers zijn hoogwaardige, kosteneffectieve modules die een gegevenssnelheid van 1,25 Gbps en een transmissieafstand van 80 km met SMF ondersteunen.
- De transceiver bestaat uit drie onderdelen: een DFB-laserzender, een PIN-fotodiode geïntegreerd met een trans-impedantie-voorversterker (TIA) en een MCU-besturingseenheid.Alle modules voldoen aan de veiligheidsvoorschriften voor laser van klasse I.
- De transceivers zijn compatibel met SFP Multi-Source Agreement en SFF-8472 digitale diagnostische functies.
Absolute maximale ratings
| Parameter |
Symbool |
Min. |
Maximaal |
Eenheid |
| Voedingsspanning |
Vcc |
-Nee.5 |
4.5 |
V |
| Bergingstemperatuur |
T's |
-40 |
+ 85 |
°C |
| Werkvochtigheid |
- |
5 |
85 |
% |
Aanbevolen bedrijfsomgeving
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
| Temperatuur van de behuizing |
Standaard |
Tc |
0 |
|
+ 70 |
°C |
| Uitgebreid |
- 20 |
|
+ 80 |
°C |
| Industrieel |
-40 |
|
+ 85 |
°C |
| Spanning van de voedingsbron |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stroomvoorziening |
Icc |
|
|
300 |
mA |
| Gegevenspercentage |
|
0.1 |
1.25 |
|
Gbit/s |
Optische en elektrische kenmerken
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
Notities |
| Transmitter |
| Centrale golflengte |
λc |
1530 |
1550 |
1570 |
nm |
|
| Spectrumbreedte ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Verhouding van de onderdrukking in zijmodus |
SMSR |
30 |
- |
- |
dB |
|
| Gemiddeld uitgangsvermogen |
PUit |
0 |
|
+5 |
dBm |
1 |
| Uitstervingspercentage |
Spoedeisende hulp |
9.0 |
|
|
dB |
|
| Gegevensinvoer schommeldifferentieel |
VIN |
180 |
|
1200 |
mV |
2 |
| Input-differentiële impedantie |
Z.IN |
90 |
100 |
110 |
Ω |
|
| TX uitschakelen |
Afzetten |
|
2.0 |
|
Vcc |
V |
|
| Inzetten |
|
0 |
|
0.8 |
V |
|
| TX Fout |
Fout |
|
2.0 |
|
Vcc |
V |
|
| Normaal |
|
0 |
|
0.8 |
V |
|
| Ontvanger |
| Centrale golflengte |
λc |
1260 |
|
1610 |
nm |
|
| Gevoeligheid van de ontvanger |
|
|
|
- 26 |
dBm |
3 |
| Overbelasting van ontvanger |
|
-1 |
|
|
dBm |
3 |
| Verminderde waarde |
LossenD |
|
|
- 27 |
dBm |
|
| Verzekerde verliezen |
LossenEen |
- 38 |
|
|
dBm |
|
| LOS Hysteresis |
|
0.5 |
|
4 |
dB |
|
| Data-output schommeldifferentieel |
VUit |
600 |
800 |
1000 |
mV |
4 |
| Lossen |
Hoog |
2.0 |
|
Vcc |
V |
|
| Laag |
|
|
0.8 |
V |
|
Mechanische afmetingen
Informatie over bestellingen
| DeelNzonnebloem |
Productbeschrijving |
| OSPL1G80D |
1550nm, 1,25 Gbps, LC, 80 km, 0°C~+70°C, met DDM |
| OSPL1G80DI |
1550nm, 1,25 Gbps, LC, 80 km, -40°C~+85°C, met DDM |
