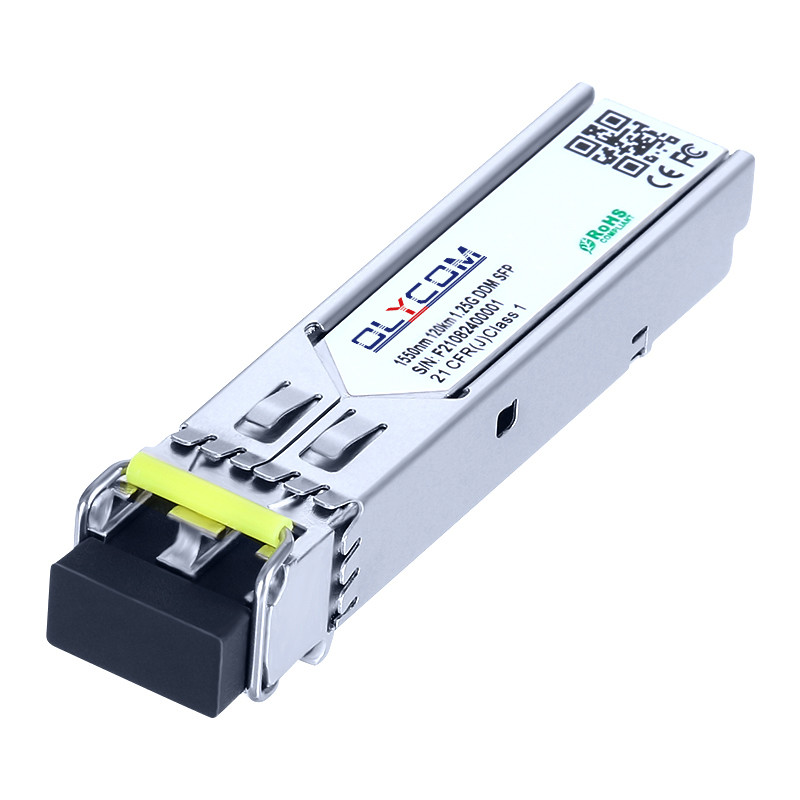

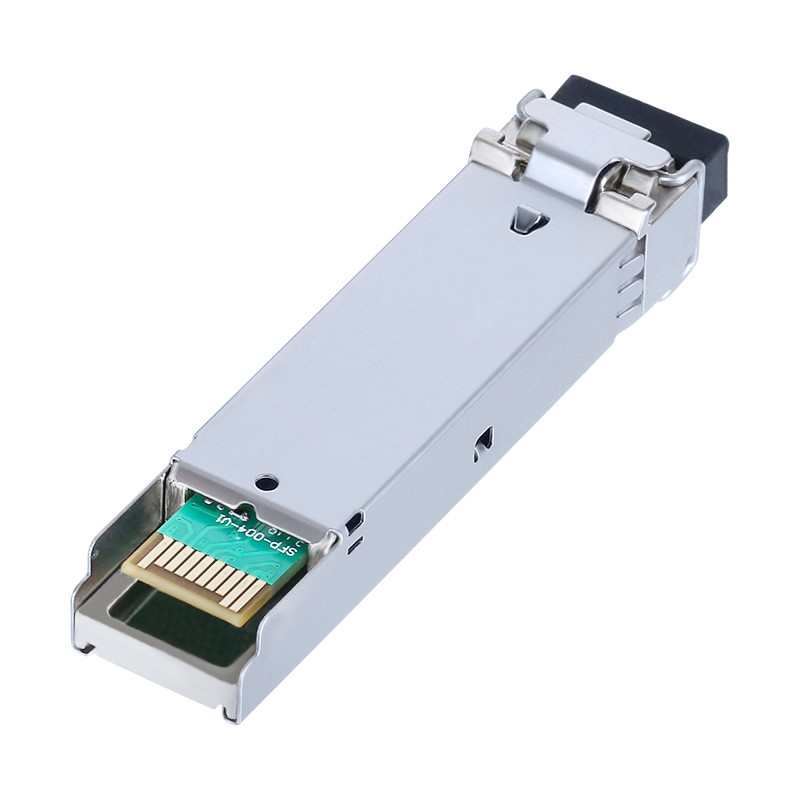

1.25G 1550nm Duplex enkelmodus duplex 120km
sfp-transceiver SFP-modul met DDM
Belangrijkste kenmerken van de SFP-module van 1,25 Gbps
* Ondersteunt bitrates tot 1,25 Gbps
* SFP-voetafdruk met warm aansluiten
* 1550nm DFB-laser en Super TIA+PIN-foto-detector, tot 120 km voor SMF-transmissie
* Conform SFP MSA en SFF-8472 met één LC-vat
* Compatibel met RoHS
* Eenmalig +3,3V-stroomverbruik
* Digitale diagnostische monitoring in realtime
* Temperatuur van de behuizing:
Standaard: 0 tot +70°C
Industrieel: -40 tot +85°C
Functioneel schema van de transceiver
Aanbevolen bedrijfsomgeving
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
| Temperatuur van de behuizing |
Standaard |
Tc |
0 |
|
+ 70 |
°C |
| Uitgebreid |
- 20 |
|
+ 80 |
°C |
| Industrieel |
-40 |
|
+ 85 |
°C |
| Spanning van de voedingsbron |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stroomvoorziening |
Icc |
|
|
300 |
mA |
| Gegevenspercentage |
|
0.1 |
1.25 |
|
Gbit/s |
Optische en elektrische kenmerken
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
Notities |
| Transmitter |
| Centrale golflengte |
λc |
1530 |
1550 |
1570 |
nm |
|
| Spectrumbreedte ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Verhouding van de onderdrukking in zijmodus |
SMSR |
30 |
- |
- |
dB |
|
| Gemiddeld uitgangsvermogen |
PUit |
1 |
|
+5 |
dBm |
1 |
| Uitstervingspercentage |
Spoedeisende hulp |
9.0 |
|
|
dB |
|
| Gegevensinvoer schommeldifferentieel |
VIN |
180 |
|
1200 |
mV |
2 |
| Input-differentiële impedantie |
Z.IN |
90 |
100 |
110 |
Ω |
|
| TX uitschakelen |
Afzetten |
|
2.0 |
|
Vcc |
V |
|
| Inzetten |
|
0 |
|
0.8 |
V |
|
| TX Fout |
Fout |
|
2.0 |
|
Vcc |
V |
|
| Normaal |
|
0 |
|
0.8 |
V |
|
| Ontvanger |
| Centrale golflengte |
λc |
1260 |
|
1610 |
nm |
|
| Gevoeligheid van de ontvanger |
|
|
|
-28 |
dBm |
3 |
| Overbelasting van ontvanger |
|
-1 |
|
|
dBm |
3 |
| Verminderde waarde |
LossenD |
|
|
- 29 |
dBm |
|
| Verzekerde verliezen |
LossenEen |
- 38 |
|
|
dBm |
|
| LOS Hysteresis |
|
0.5 |
|
4 |
dB |
|
| Data-output schommeldifferentieel |
VUit |
600 |
800 |
1000 |
mV |
4 |
| Lossen |
Hoog |
2.0 |
|
Vcc |
V |
|
| Laag |
|
|
0.8 |
V |
|
Verpakking
Informatie over bestellingen
| DeelNzonnebloem |
Productbeschrijving |
| OSPL1G80D |
1550nm, 1,25 Gbps, LC, 120 km, 0°C~+70°C, met DDM |
| OSPL1G80DI |
1550 nm, 1,25 Gbps, LC, 120 km, -40°C~+85°C, met DDM |
