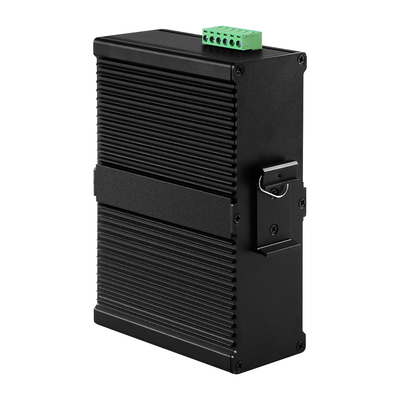

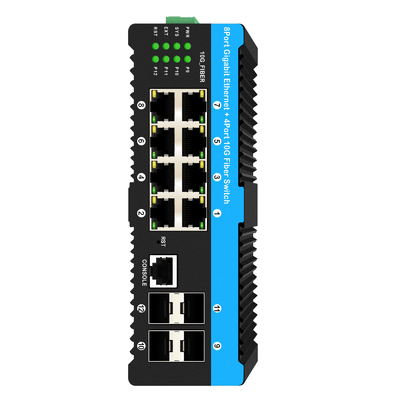

10G L2 L3 beheerde glasvezelschakelaar met 8 poorten PoE
Basiskenmerken van industriële beheerde schakelaars
- 8x 10/100/1000Base-T RJ-45 en
- 4x 100M/1G/2.5G/10GBase-FX SFP-vezel, één consolepoort
- Ondersteuning van IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40°C tot 75°C
Specificatie van 8-poort PoE-switch
| Productnaam |
10G Managed Industrial POE Fiber Switch (4F+8TP) |
| Model nr. |
IM-FP4X88GW |
| Haven |
4x 10GBase-FX SFP+ vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km
8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet via glasvezel
IEEE 802.3ae voor 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuele LAN's (VLAN's)
IEEE 802.1X: op poorten gebaseerde en op MAC gebaseerde netwerk, toegangscontrole, authenticatie
IEEE 802.3ad: Linkaggregatie voor parallelle links met LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Stroomregeling voor Full Duplex
IEEE 802.1ad: gestapelde VLAN's
IEEE 802.1p: LAN-laag 2 QoS/CoS-protocol voor verkeersprioritering
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energie-efficiënte Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
| VLAND-ID |
4094 IEEE802.1Q VLAN VID |
| Schakelarchitectuur |
Systembandbreedte:176 Gbps (niet-verkeersopstopping)
DRAM-grootte: 4 GB
Schakelvertraging: < 10 us
Pakketbuffer:12Mbit
Doorvoer: 95,23 Mpps
Jumbo frame :12KB
MAC-functie: 16K L2
|
| Gegevensverwerking |
Bewaren en doorsturen |
| Stroomcontrole |
IEEE 802.3x voor full duplex modus Terugdruk voor half duplex modus |
|
Netwerk
Verbinding
|
8x 10/100/1000Base-TX RJ-45
Auto MDI/MDI-X-functie
|
| Console |
RJ-45-poort |
| Netwerkkabel |
UTP/STP-kabel boven categorie 5e |
| Protocolen |
CSMA/CD |
|
Omgekeerde polariteit
Overbelastingstroom
Bescherming
|
Ondersteund
Ondersteund
|
| CPU Watch Dog |
Ondersteund |
| Stroomvoorziening |
Overbodige DC48V (12~52VDC)
vermogen (afneembare terminalblok)
|
|
Kracht
Verbruik
|
8W (zonder belasting)
18W (volledige belasting)
|
| LED's |
Per eenheid: Power 1 (rood), SYS (rood), Reset (groen)
RJ-45-poort: Link/Active (groen) Speed ((geel)
SFP-vezelpoort: Link/Active (groen)
Verlengingsindicator
|
| Werktemperatuur |
-40 ~ 75°C |
| Werkvochtigheid |
0% tot 95% (niet-condenserend) |
| Bergingstemperatuur |
-40 ~ 85°C |
| Afmetingen |
165 x 112 x 54 mm |
| Gewicht |
0.85kg |
| Montage van de installatie |
Montage van de dienrail |
| Certificering |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A112020
Voor de toepassing van de voorschriften van punt 6.2.3 van Richtlijn 2008/57/EG moet de in punt 6.2.3 van Richtlijn 2008/57/EG vermelde voorschriften worden nageleefd.2021
Voor de toepassing van EN 61000-3-3:2013/A2:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4:2014
|
| Software specificaties |
| Topologie |
| VLAN |
IEEE 802.1q VLAN,tot 4094 802.1Q VLAN VID
IEEE 802.1q VLAN, maximaal 4094 groepen
IEEE 802.1ad
MAC-gebaseerd VLAN, maximaal 256 gegevens
IP-subnetgebaseerd VLAN, maximaal 128 gegevens
Protocolgebaseerd VLAN ((Ethernet, SNAP, LLC), maximaal 128 gegevens
VLAN-vertaling, maximaal 256 gegevens
GVRP (GARP VLAN Registration Protocol)
MVR (Multicast VLAN Registratie)
|
|
Linkaggregatie
(Port Trunk)
|
Static (Hash met SA, DA, IP, TCP/UDP-poort), maximaal 5 stamgroepen
Dynamisch (IEEE 802.3ad LACP), tot 5 stamgroepen
|
| Spanning Tree |
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
|
|
POE/POE+
|
IEEE802.3 bij 30 W
IEEE802.3af 15.4W
|
| Loopbescherming |
Ondersteund |
|
ITU-T G.8032
Y.1344 ERPS (Ethernet Ring)
Bescherming
|
Hersteltijd < 50 ms
Netwerken met een enkele ring, een subring en meerdere ringen
|
| QoS-kenmerken |
| Dienstklasse |
IEEE802.1p 8 actieve prioriteiten wachtrijen per poort |
| Klassificatie van het verkeer QoS |
CoS op basis van IEEE802.1p
CoS op basis van IP-voorrang
CoS op basis van IP DSCP
|
| Klassificatie van het verkeer QoS |
QCL ((QoS-controlelijst): Frame type, bron/
Bestemming MAC, VLAN-ID, PCP, DEI
QCE(QoS Control Entry): Protocol, bron IP, IP
Fragment, DSCP, TCP/UDP-poortnummer
|
| DiffServ (RF 2474) Opmerking |
| Sturmbestuur |
voor Unicast, Broadcast, Multicast |
| IP-multicastingfuncties |
| IGMP / MLD Snooping |
IGMP Snooping v1, v2, v3 / MLD
Portfilterprofiel
Verstikking, snel vertrekken
Maximale multicastgroep: maximaal 1022 inzendingen
Vraag / statische routerpoort
|
| Veiligheidsvoorzieningen |
|
IEEE 802.1X
|
Op havens gebaseerd
MAC-gebaseerd
|
| ACL |
Aantal regels: tot 256 vermeldingen
voor L2 / L3 / L4
L2 : Mac-adres SA/DA/VLAN
L3: IP-adres SA/DA, subnetwerk
L4: TCP/UDP
|
| RADIUS-authenticatie en boekhouding |
| TACACS+ authenticatie en boekhouding, TACACS+ 3.0 |
| HTTPS, HTTP |
Ondersteund |
| SSL / SSH v2 |
Ondersteund |
|
Gebruikersnaam en wachtwoord
Authenticatie
|
Lokale verificatie
Authenticatie op afstand (via RADIUS / TACACS+)
|
| Toegangsfiltering voor het beheerinterface |
Web, Telnet / SSH, CLI RS-232 console
|
| Beheersfuncties |
| CLI |
Cisco® als CLI |
| Webgebaseerd beheer |
| Telnet |
Server |
| SNMP |
V1, V2c, V3 |
|
SW & Configuratie
Upgrade
|
TFTP, HTTP
Overbodige firmware bij mislukte upgrade
|
| Modbus/TCP |
Steun voor beheer en monitoring
|
| RMON |
RMON I, RMON II |
| MIB |
RFC1213 MIB II, particuliere MIB |
|
DHCP
|
Server, Client, Relay, Snooping
Optie 82
Opsie 82
|
| IP-bronbewaking |
Ondersteund |
| Port Mirroring |
Ondersteund |
| Gebeurtenis Syslog |
Syslogserver (RFC3164) (Support 1 server) |
| Waarschuwingsboodschap |
System syslog, e-mail, alarm relais |
| NTP |
Klant |
| DNS |
Klant, volmacht. |
| LLDP (IEEE 802.1ab) |
Link Layer Discovery Protocol LLDP-MED |
| IPv6-kenmerken |
| IPv6-beheer |
Telnet Server/ICMP v6 |
| SNMP via IPv6 |
Ondersteund |
| SSH via IPv6 |
Ondersteund |
| IPv6 NTP |
Klant |
| IPv6 QoS |
Ondersteund |
| HTTP over IPv6 |
Ondersteund |
| IPv6 Telnet |
Ondersteund |
| IPv6 TFTP |
Ondersteund |
|
IPv6 ACL
|
Aantal regels: maximaal 256 vermeldingen
voor L2 / L3 / L4
L2 : Mac-adres SA/DA/VLAN
L3: IP-adres SA/DA, subnetwerk
L4: TCP/UDP
|
| L3 |
Zie route, statische route,RIP,OSPF,VRRP,NQA |
| Andere kenmerken |
|
Groene Ethernet
|
Ondersteunt IEEE802.3az EEE (Energy Efficient Ethernet)
Beheer om het energieverbruik te optimaliseren
Bepaal de kabel lengte en het verlagen van het vermogen
voor havens met korte kabels
Verlaag het vermogen voor een poort als er geen link is
LED-energiebeheer:Installatie van de LED-intensiteit
|
| Diagnostiek van kabels |
Meting van de normale of gebroken afstand van de UTP-kabel |
Accessoires
| Industriële SFP-transceiver |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industriële stroomadapter Din-rail |
| IM-DAC220/DC48V2.5A |
AC220V tot DC48V2.5A, -40 ∼80°C |
| De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen. |
AC220V tot DC48V5A, -40 ∼80°C |
| De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen. |
AC220V tot DC48V10A, -40 ∼80°C |
