5U DWDM-optische transmissiesysteem
Inleiding vanDWDM / OTN-transmissieplatform

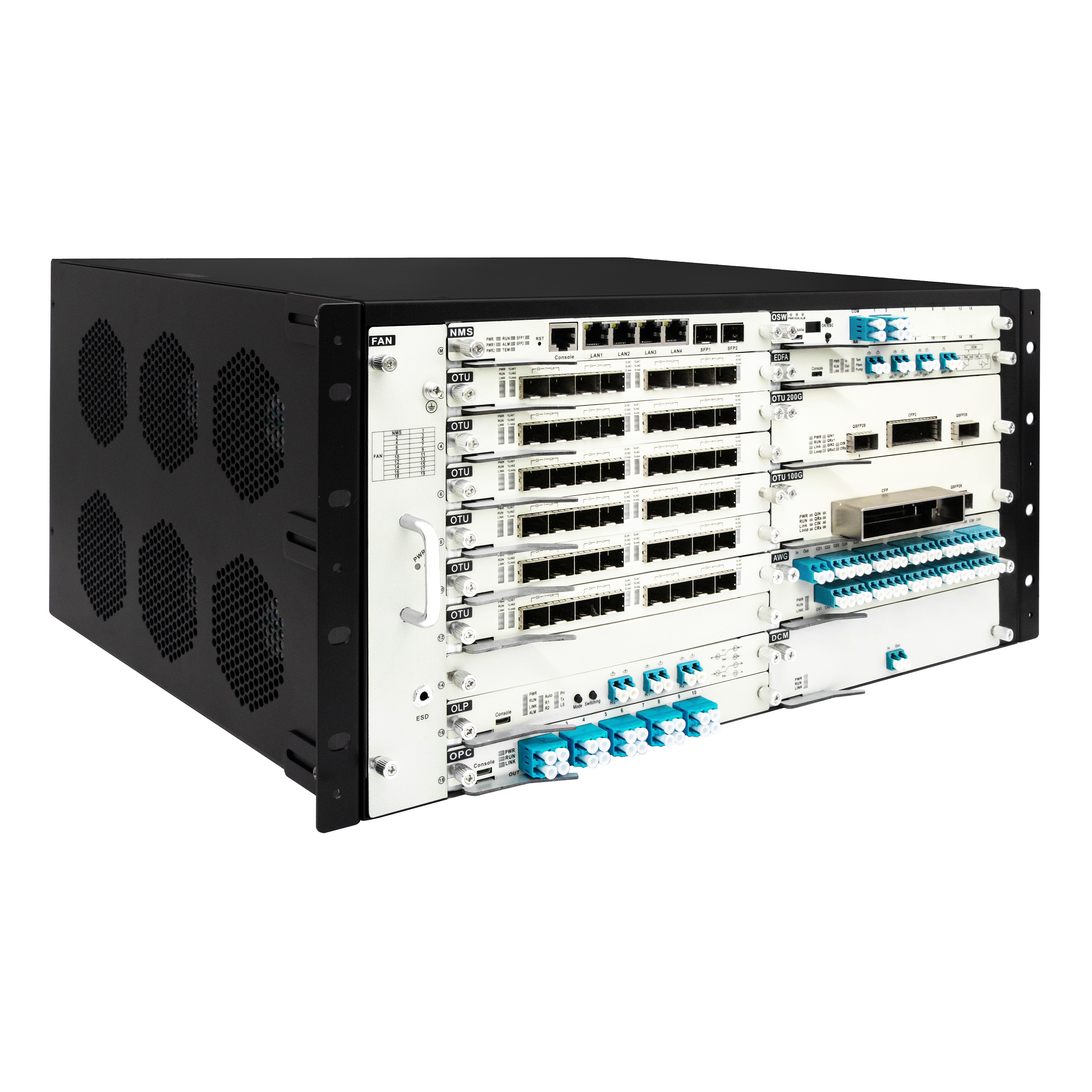

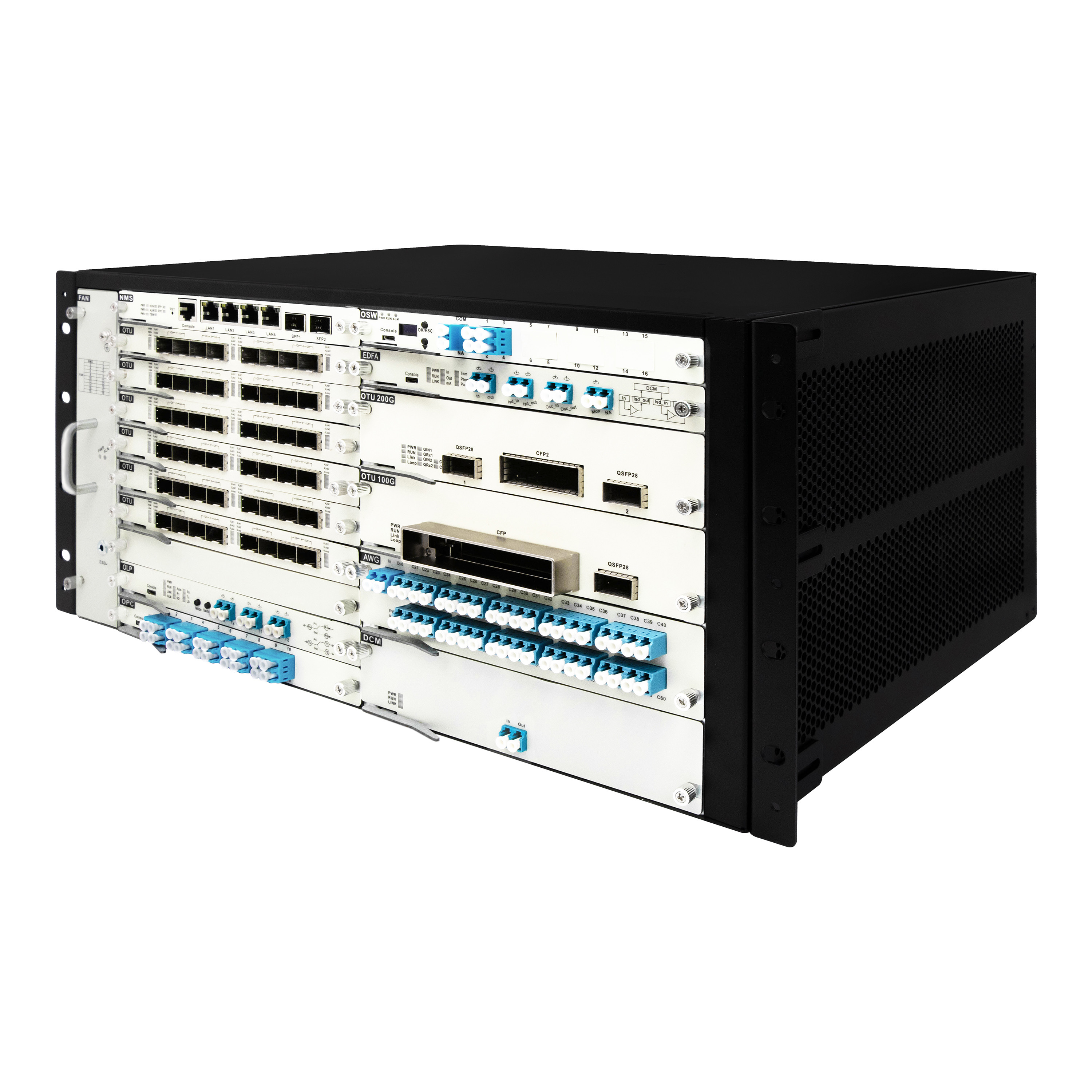

De OM3800-5U is ontworpen met een standaard 19-inch 5U-rack-gemonteerde, kaart-invoegstructuur, het enkele chassis biedt 20 functionele module-slots, 2 power-slots en 1 ventilator-slot.Het neemt een front-paneel glasvezel uitlaat ontwerpHet ontwerp van de luchtstroom heeft een ventilatiepatroon van rechts naar links, met een luchtinlaat aan de rechterkant van het chassis..Koue lucht wordt door de koelventilator naar het chassis getrokken en vervolgens van de linkerkant van het chassis afgevoerd.

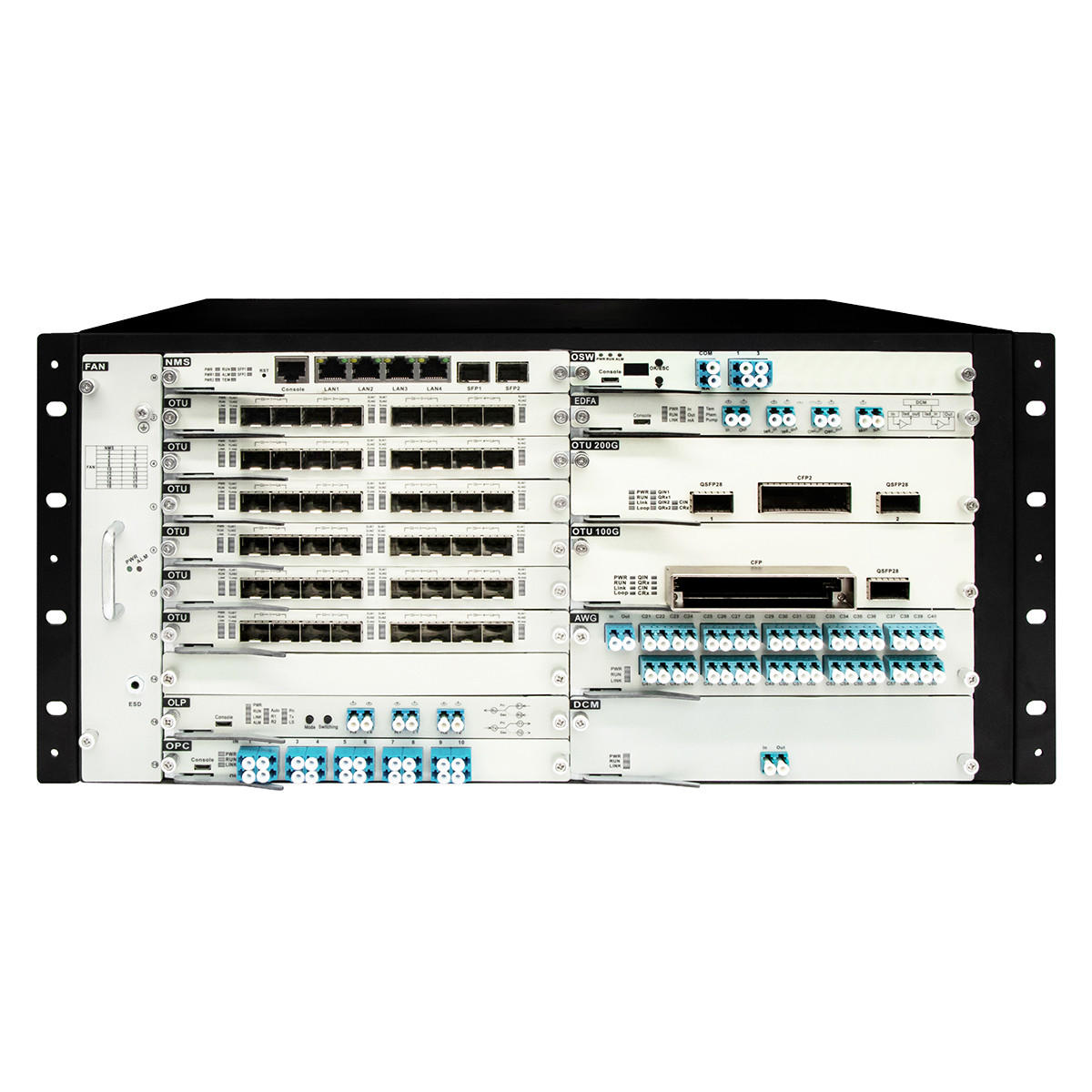

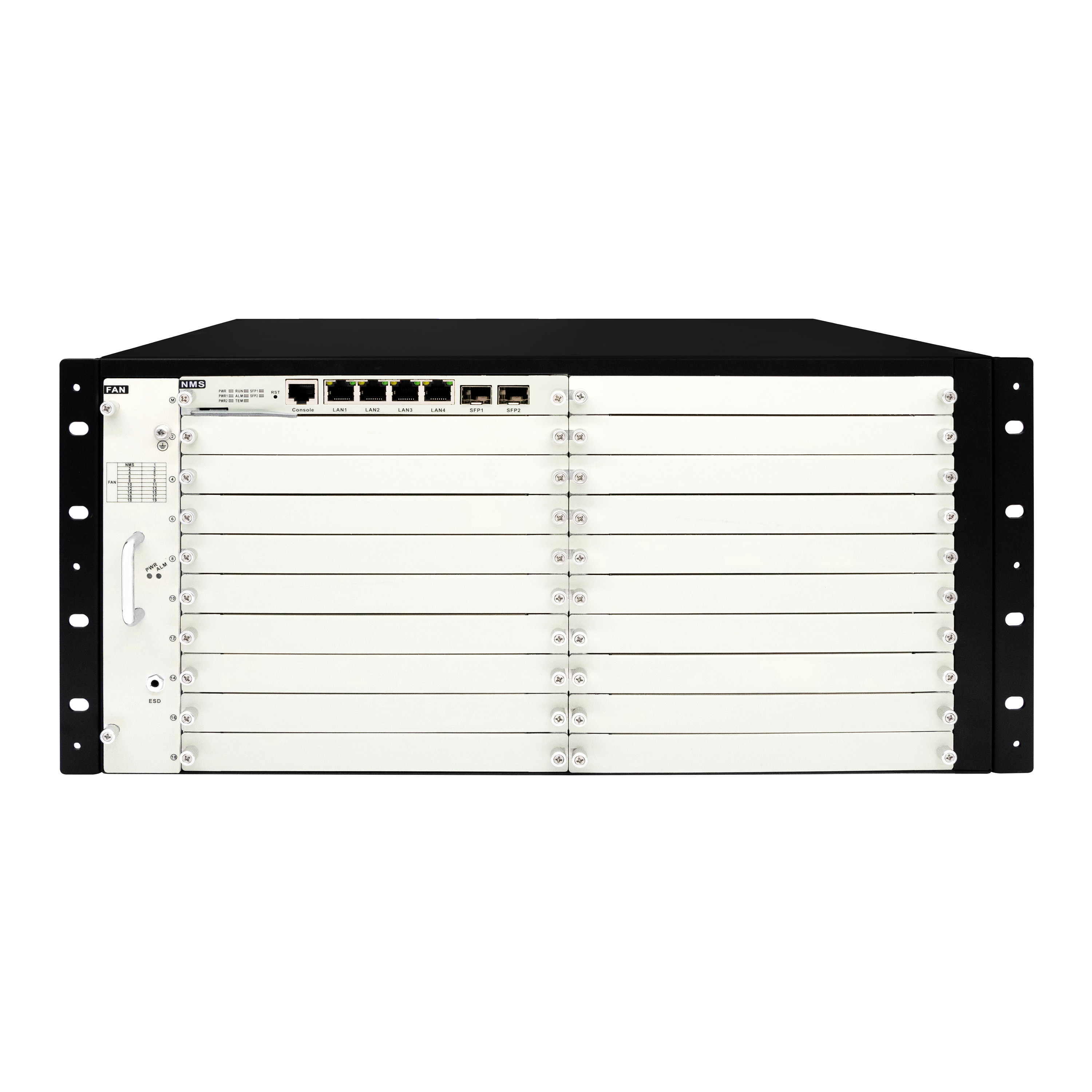

Voorpaneel
Opmerking:
1. SLOT 1 is voor het inbrengen van de NMS (Network Management System) besturingskaart, terwijl SLOT 2 tot en met 19 verschillende soorten visitekaartjes kan bevatten.
2. FAN Slot: wordt gebruikt voor het koelen van het chassis. De PWR-indicator die aan is, geeft een normale stroomvoorziening aan aan de ventilator slot. Als het ALM licht rood is, betekent dit een storing van de ventilator.De ALM-lamp moet uit zijn..
3Lichten:
- PWR: Aan - Normale stroomtoevoer; Uit - Geen stroomtoevoer of abnormaal.
- ALM: Aan - Fan storing of hoge temperatuur alarm; Uit - Normaal.
Achterpaneel
1De power supply (PIU) slot bevindt zich aan de achterkant van het apparaat en ondersteunt zowel wisselstroom (AC - APU) als gelijkstroom (DC - DPU) opties.het verstrekken van ontslag.
2Lichten:
- PWR-DC, PWR-AC: Aan - Normale voeding; Uit - Geen voeding of abnormaal.
Productparameters
| N- Ik ben... |
Dschriftelijk |
| Transmissiecapaciteit |
96 x 10 Gbps / 96 x 100 Gbps |
| Netwerkbeheer-eenheid |
EMS-netwerkbeheer-schijf |
| OTU |
Ondersteuning van 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps glasvezelkanaal
- CPRI: 2/3/4/5/6/
- 1G/10G Ethernet LAN of WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Ondersteuning 8ch/16ch/40ch/48ch |
| EDFA |
Versterker van EDFA-vezels met erbium |
| DCM |
DCM:G.652/G655 Dispersiescompensatievezelmodule |
| OLP |
OLP-optische bescherming |
| Grootte |
Dienstenkaart |
191 (W) x 253 (D) x 20 (H) mm |
| 1U 4-slot chassis |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U 8-slot chassis |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U 20-slot chassis |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Milieu |
Werktemperatuur |
-10°C ~ 60°C |
| Bergingstemperatuur |
-40 °C ~ 80 °C |
| Relatieve luchtvochtigheid |
5% ~ 95% Niet-condenserend |
| Stroomvoorziening |
Dual power supply, AC220V/DC-48V optioneel |
| Energieverbruik |
1U < 120W, 2U < 200W, 5U < 400W |
