1-poort 802.3bt PoE++ naar 4-poort 802.3af/bij Gigabit Industrial PoE Extender
Specificatie van 90W PoE-extender
| Productnaam |
10/100/1000Mbps Industrial PoE/PD Ethernet Switch ((5TP) |
| Model nr. |
IM-WPD054GE |
| Haven |
5 x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen) |
| Protocol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (POE)
IEEE 802.3 bij 30W ((POE+)
IEEE 802.3bt 90W ((POE++)
|
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 10 Gbps ((niet-verkeersopstopping)
Uitwisselingspercentage: 14,88 Mpps
2K.
Pakketbuffergrootte: 1,75 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
| LED's |
Stroom, netwerk
PWR: Kracht
Koperen oranje: snelheidsindicator
Aan: Werksnelheid is 1000 Mbps
Af:Afsluiting of werkingssnelheid 10/100Mbps
Kopergroen: indicator Link/Act
Aan: transmissie is normaal
Blinkend: in transmissie
Af: de transmissie is NIET normaal
|
| Stroomvoorziening |
Eenmalig PoE-invoervermogen: 30W/60W/90W ((poort 5)
Eenmalig PoE-uitgangsvermogen: 15,4 W/30 W ((poort 1~4)
Eenvoudige PoE-uitgangsspanning: DC48V ((poort 1~4)
|
| PoE-bedrading |
PoE af/at: 1/2 (V+), 3/6 (V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Milieu |
Werktemperatuur: -40° ∼75°C
Bergingstemperatuur: -40° ∼85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
| Industriestandaarden |
ESD:IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT:IEC61000-4-4, algemeen ±6KV
Stroming: IEC61000-4-5, differentieel ±2KV, algemeen ±6KV
|
| Certificering |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
Voor de toepassing van de voorschriften van punt 6.2.3 van Richtlijn 2008/57/EG moet de in punt 6.2.3 van Richtlijn 2008/57/EG vermelde voorschriften worden nageleefd.2021
Voor de toepassing van EN 61000-3-3:2013/A2:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4:2014
|
| Mechanische informatie |
Schelp: golvende metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 114*93*35 mm

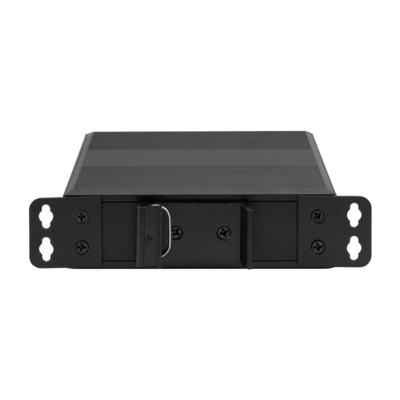

Montagewijze: montage aan de binnenspoor/wand
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
1. V: Ondersteunt deze industriële 4-poort PoE-extender 24VDC-uitgang?
A: Nee, dit product ondersteunt geen passieve 24VDC PoE-apparaten en ondersteunt alleen standaard IEEE802.3af/at PoE 48VDC-apparaten.
Een PoE-splitter is vereist als u een 24VDC-gebaseerd PD-apparaat moet aansluiten.
2. V: Is het een beheerde industriële netwerkswitch?
A: Het is een onbeheerde industriële PoE-schakelaar en hoeft geen instelling, plug and play, gemakkelijk te gebruiken.
3. V: Kan ik het gebruiken met een Non-PoE-apparaat?
A: Ja, zeker. Als één Non-PoE-apparaat is aangesloten op deze industriële 5-poort PoE-switch.
De industriële 5-poort PoE-switch levert alleen data en geen stroom meer.
4. V: Kan het werken met 10/100Mbps apparaten?
A: Ja, de snelheid van de Ethernet-poort is automatisch aanpasbaar, het is naadloze verbinding met extra instellingen.

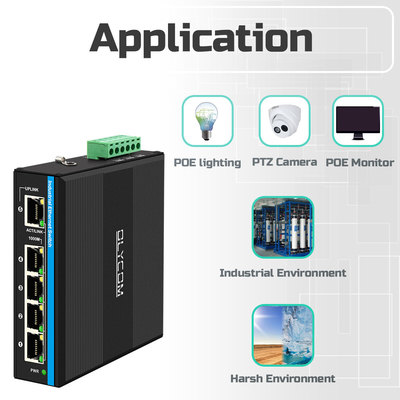

Toepassing van 4-poort PoE-switch
Belangrijkste kenmerken van PoE-kit voor lange afstand
- Ondersteuning van het aansturen van PoE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3 aan/aan stroom op/naar 1 ~ 4 RJ45-poorten
- IEEE 802.3 af/at/bt vermogen op poort 5
- 5 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40°C tot 75°C
| IM-WS050GE |
Industriële Ethernet-switch
5*100/1000M, niet-beheerd, niet-PoE, DC12V~DC52V dubbele invoer
Ideaal voor voertuignetwerken of industriële automatiseringssystemen
|
| IM-WP054GE |
Industriële PoE-switch
5*100/1000M, niet beheerd, PoE af/at voor poort 1~4, 120W budget, DC48V~DC52V dubbele invoer
Opmerking: PoE bt*60W is facultatief
Ideaal in CCTV-beveiligingssysteem
|
| IM-WP054BGE |
Industriële PoE-switch
5*100/1000M, niet beheerd, PoE af/at voor poort 1~4, 120W budget, DC12V~DC48V dubbele invoer
met een vermogen van niet meer dan 300 kW
Ideaal voor zonne-energiesystemen
|
|
IM-WPD054GE
|
Industriële PoE-switch
5*100/1000M, niet beheerd, 1*PD-poort ((30W/60W/90W) + PoE af/at voor poort 1~4
Geen extra stroomtoevoer nodig
Ideaal in CCTV-beveiligingssysteem
|
