4-kanaals optische vezel bypass module
Inleiding tot OLP OBP optische bypass-switch
Olycom optische schakelaar module ondersteunt 100G/40G/10G/1G en 100M glasvezel verbindingen en biedt SC/LC single mode & multi mode opties.
Het kan ook worden aangepast om aan de optische padbehoeften van complexe testsystemen te voldoen en de testdoeltreffendheid van het product te verbeteren.
Het is een onmisbaar kernproduct voor de bewaking en bescherming van optische communicatiesystemen die kunnen worden aangesloten op optische communicatiesystemen met een hoge dichtheid.
- Laag invoegverlies
- Hoge stabiliteit
- Hoge betrouwbaarheid
- Brede golflengte
- Laagkanaal-crosstalk
- Temperatuur van de bedrijfsomgeving: -20 °C ~ 70 °C
Specificatie van de afschakelscherm
| Productnaam |
Optische vezel bypass-switch |

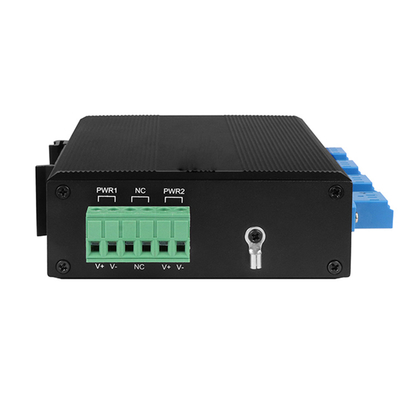

| Stroominterface |
Standaard industrieel terminalblok. |
| Polariteitsbescherming |
Ondersteuning |
| Interface voor optische vezels |
LC |
| Golflengtebereik |
850±40/1300±40nm; 1260~1650nm |
| Testgolflengte |
850/1300 nm; 1310/1550 nm |
| Verlies invoegen |
Type:0.6 dB Max:1.0 dB; Typ:0.6 dB Max:10,0 dB |
| Terugkeerverlies |
MM≥30 dB SM≥50 dB |
| Kanalcrosstalk |
MM≥35 dB SM≥55 dB |
| Polarisatieverlies |
≤ 0,05 dB |
| Waallengteverlies |
≤ 0,05 dB |
| Temperatuurverlies |
≤ 0,05 dB |
| Herhaalbaarheid |
≤ 0,05 dB |
| Werkspanning |
DC12V-52V |
| Levensduur |
≥100000000 keer |
| Tijd voor het schakelen |
≤ 10 ms |
| Optisch vermogen van de transmissie |
≤ 500 MW |
| Milieu |
Werktemperatuur: -20° ∼ 70°C
Bergingstemperatuur: -40° ∼ 85°C
|
| Afmeting |
114mmx93mmx35mm |

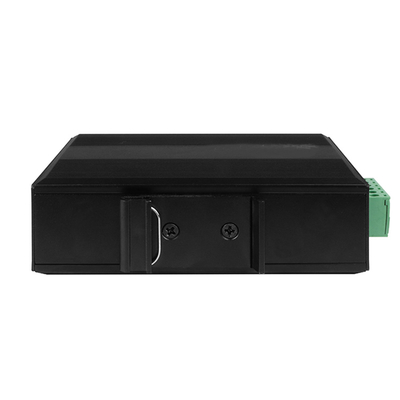

| Installatiemethode |
Montage van de dienrail |
| Beschermingsgraad |
IP40 |
Toepassing van de bypass-vezelschakelaar
- Metropolitaanse netwerken (MAN)
- Laboratoriumonderzoek en ontwikkeling
- Systemmonitoring
- Dynamische configuratie van add/drop multiplexing

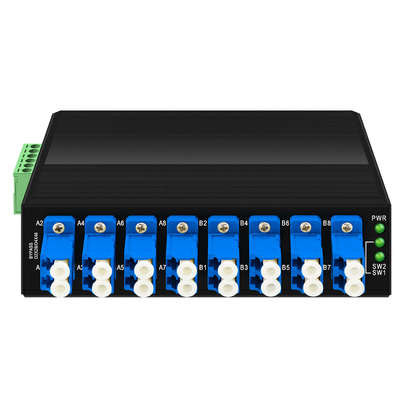

LED-status
PWR: dit is de vermogensindicator van het apparaat
SW1: indicator van de status van de omzeiloperatie 1
SW2: Bypass-operatiestaatsindicator 2
Afmeting
Installatie
- Plaats de apparatuur op een voldoende groot en stabiel bureaublad of op een stevig spoor
- Sluit de stroomadapter aan op de stroominterface en verbind het stopcontact via het stroomkabel
- Sluit de apparatuur aan op de overeenkomstige poort via de glasvezel
- Plaats geen zware voorwerpen op de apparatuur en zorg ervoor dat de apparatuur een goede ventilatie en warmteafvoer heeft.
- Sluit de stroom aan voordat u de stroomadapter aansluit of loskoppelt.
- Verbind het voedingskabel, sluit het aan en zet de voedingsbron aan.
- De PWR-indicator wordt ingeschakeld;
- Wanneer de apparatuur voorzien is van een set lichtschakelaars: het indicatorlicht SW1 of SW2 wordt aangestoken;
- Wanneer het apparaat twee sets lichtschakelaars heeft: SW1 en SW2 zijn tegelijkertijd aan.
- Ik weet het niet.
