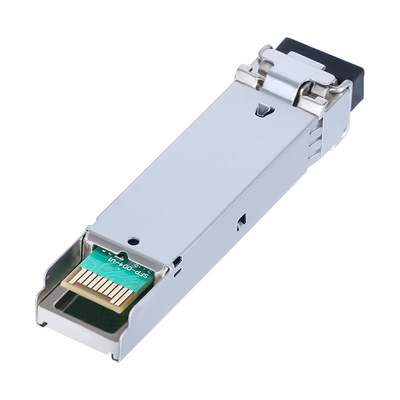

1.25G SFP Transceiver SM Duplex 1550nm 80Km LC SFP-module
Belangrijkste kenmerken van de SFP-module van 1,25 Gbps
- Ondersteunt bitrates tot 1,25 Gbps
- SFP-voetafdruk met warm aansluiten
- 1550nm DFB-laser en PIN-foto-detector, tot 80 km voor SMF-transmissie
- Conform SFP MSA en SFF-8472 met duplex LC-vat
- Compatibel met RoHS
- Eenmalige +3,3V-toevoer
- Realtime Digitale Diagnostische BewakingOperatieve temperatuur:
- Standaard: 0 tot +70°C
- Industrieel: -40 tot +85°
Absolute maximale ratings
| Parameter |
Symbool |
Min. |
Maximaal |
Eenheid |
| Voedingsspanning |
Vcc |
-Nee.5 |
4.5 |
V |
| Bergingstemperatuur |
T's |
-40 |
+ 85 |
°C |
| Werkvochtigheid |
- |
5 |
85 |
% |
Aanbevolen bedrijfsomgeving
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
| Temperatuur van de behuizing |
Standaard |
Tc |
0 |
|
+ 70 |
°C |
| Uitgebreid |
- 20 |
|
+ 80 |
°C |
| Industrieel |
-40 |
|
+ 85 |
°C |
| Spanning van de voedingsbron |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stroomvoorziening |
Icc |
|
|
300 |
mA |
| Gegevenspercentage |
|
0.1 |
1.25 |
|
Gbit/s |
Optische en elektrische kenmerken
| Parameter |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
Notities |
| Transmitter |
| Centrale golflengte |
λc |
1530 |
1550 |
1570 |
nm |
|
| Spectrumbreedte ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Verhouding van de onderdrukking in zijmodus |
SMSR |
30 |
- |
- |
dB |
|
| Gemiddeld uitgangsvermogen |
PUit |
0 |
|
+5 |
dBm |
1 |
| Uitstervingspercentage |
Spoedeisende hulp |
9.0 |
|
|
dB |
|
| Gegevensinvoer schommeldifferentieel |
VIN |
180 |
|
1200 |
mV |
2 |
| Input-differentiële impedantie |
Z.IN |
90 |
100 |
110 |
Ω |
|
| TX uitschakelen |
Afzetten |
|
2.0 |
|
Vcc |
V |
|
| Inzetten |
|
0 |
|
0.8 |
V |
|
| TX Fout |
Fout |
|
2.0 |
|
Vcc |
V |
|
| Normaal |
|
0 |
|
0.8 |
V |
|
| Ontvanger |
| Centrale golflengte |
λc |
1260 |
|
1610 |
nm |
|
| Gevoeligheid van de ontvanger |
|
|
|
- 26 |
dBm |
3 |
| Overbelasting van ontvanger |
|
-1 |
|
|
dBm |
3 |
| Verminderde waarde |
LossenD |
|
|
- 27 |
dBm |
|
| Verzekerde verliezen |
LossenEen |
- 38 |
|
|
dBm |
|
| LOS Hysteresis |
|
0.5 |
|
4 |
dB |
|
| Data-output schommeldifferentieel |
VUit |
600 |
800 |
1000 |
mV |
4 |
| Lossen |
Hoog |
2.0 |
|
Vcc |
V |
|
| Laag |
|
|
0.8 |
V |
|
Mechanische afmetingen
Informatie over bestellingen
| DeelNzonnebloem |
Productbeschrijving |
| OSPL1G80D |
1550nm, 1,25 Gbps, LC, 80 km, 0°C~+70°C, met DDM |
| OSPL1G80DI |
1550nm, 1,25 Gbps, LC, 80 km, -40°C~+85°C, met DDM |
Veelgestelde vragen
1Ben je een fabrikant?
Ja, we hebben onze productielijn en R&D team.
Bezoek ons via de onderstaande VR-link om ons kantoor en productiegebied te zien.
De Commissie is van oordeel dat de in de mededeling vermelde maatregelen in strijd zijn met de mededingingsregels.
2Hoe stuur je mijn bestelling?
Wij verzenden de goederen per lucht ((DHL, UPS of FEDEX) of per zee ((voor bulk bestelling)
Het is prima om gekochte artikelen via de verzendrekening of expediteur van de klant te verzenden.
Het duurt 3 tot 5 kalenderdagen om bij de plaatselijke douane te komen voor de inklaring.
3.Heb je een certificaat?
Ja, ons bedrijf is ISO9001 gecertificeerd.
We hebben CE/FCC/RoHS/E-mark/CCC certificaten voor onze modellen.
4.Mag ik mijn eigen pakdoos?
Ja, de standaard verpakkingsdoos heeft geen Chinese letters of logo.
Het is prima om je eigen versie aan te passen zoals het plaatsen van je logo, model naam of slogans op het.
5Wat zijn uw betalingsvoorwaarden?
In de meeste gevallen doen we T/T overschrijving en moet het volledige bedrag worden opgehaald voor verzending.
Voor steekproeforders ontvangen wij PayPal-betaling voor kortere verwerkingstijd.
Soms is Alipay of WeChat betalen prima, het hangt af van de gevallen.
