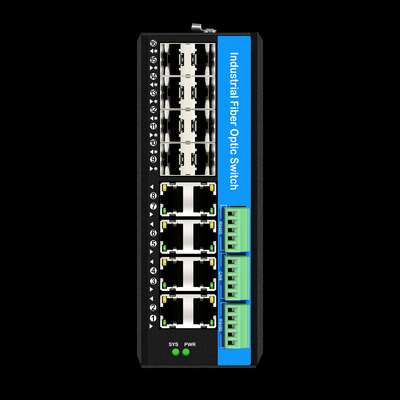

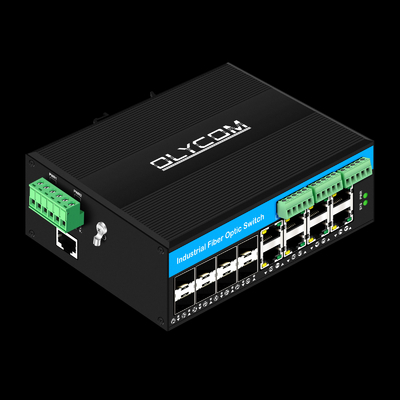

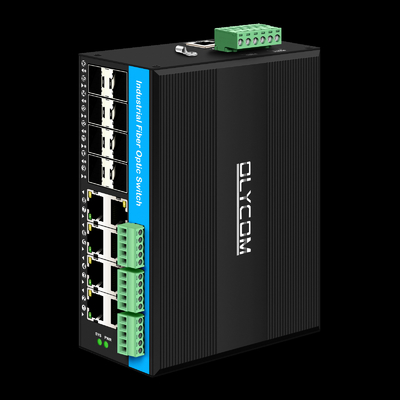

Beheerde 16-poort Gigabit Poe Switch Din-rail Network Switch 8RJ45+8SFP met 4*RS485+2*CAN BUS

8 x 1000Mpbs SFP-poort

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)

2 x CAN Bus (Standaard frame 11-bit ID, uitgebreid frame 29-bit ID,

Ondersteuning van J1939, CANopen, DeviceNet en andere protocollen (vereist firmwareconfiguratie)

4 x RS485 (ondersteuning TCP/UDP-protocol)

1 x consolepoort (RJ45, Baud-snelheid: 115200)

Transmissie-modus: opslag en doorstuur

Systeembandbreedte:58 Gbps (niet-verkeersopstopping)

DRAM-grootte: 128M Flash-grootte: 16M Pakketbuffergrootte: 4Mb

Protocol

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W (POE)

IEEE 802.3 bij 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS-ring

IEEE 802.1Q ((VLAN)

IEEE 802.3x (stroomregeling)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Ondersteunt IEEE802.1q VLAN, poort VLAN, Mac gebaseerd VLAN, IP subnet VLAN, protocol VLAN, VLAN conversie MVR.

Ondersteunt IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseert het stroomverbruik.

Ondersteunt STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Ondersteunt QoS, transmissieklassificatie QoS, CoS, bandbreedtebeheer (invoer/uitvoerrichting), stormonderdrukking, differentiële diensten.

Ondersteunt dynamische IEEE 802.3ad LACP-linkaggregatie, statische linkaggregatie.

Ondersteunt IGMP/MLD detectie V1/V2/V3, IGMP filtering/aanpassing, IGMP query.

Ondersteunt IGMP proxy rapport, MLD detectie.

Beveiliging: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL.

Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Ondersteuning van Cisco® zoals CLI, Web netwerkbeheer, SNMP v1/v2c/v3, Telnet.

Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie om upgradefouten te voorkomen.

Ondersteuning van RMON, MIB II, mirroring, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Ondersteuning van IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Ondersteuning van SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Inputspanning van de POE-toevoer: 48V (max 52V),

Eenmalig PoE-stroomvoorziening: 30 W (poort 1~8)

(802.3bt-normen vereisen speciale instructies)

Normen: ISO 11898-2 (hoge snelheid CAN)

Communicatiesnelheid: 10Kbps~1Mbps (configureerbaar)

Maximaal aantal knooppunten: 110 (vergelijking van standaardterminalweerstand)

Terminalweerstand: 120Ω (optioneel ingebouwde terminalweerstand voor elke CAN)

Isolatiebescherming: ondersteunt 2500V gelijkstroomisolatie (facultatief)

Communicatieprotocol: ondersteunt CAN 2.0A/B, CAN FD

Busspanningsbereik: -3V ~ +32V (overspanningsbescherming)

Normen: TIA/EIA-485-A

Werkwijze: full-duplex of half-duplex (configureerbaar)

Communicatie snelheid: 115200bps (configureerbaar)

Maximaal aantal knooppunten: 32 (standaard) of uitbreidbaar tot 256 (repeater vereist)

Isolatiebescherming: ondersteunt 1500V gelijkstroomisolatie (optioneel)

Busspanningsbereik: -7V ~ +12V (overspanning)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

Voor de toepassing van de voorschriften van punt 6.2.3 van Richtlijn 2008/57/EG moet de in punt 6.2.3 van Richtlijn 2008/57/EG vermelde voorschriften worden nageleefd.2021

Voor de toepassing van EN 61000-3-3:2013/A2:2022

CE-LVD:

EN 62368-1:2020+A11:2020

FCC:

47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4:2014

Schelp:Gorelvormige metalen schelp; veiligheidsklasse:IP40;

afmetingen: 158 x 114,8 x 60 mm;

Montagewijze: Din-rail montage
