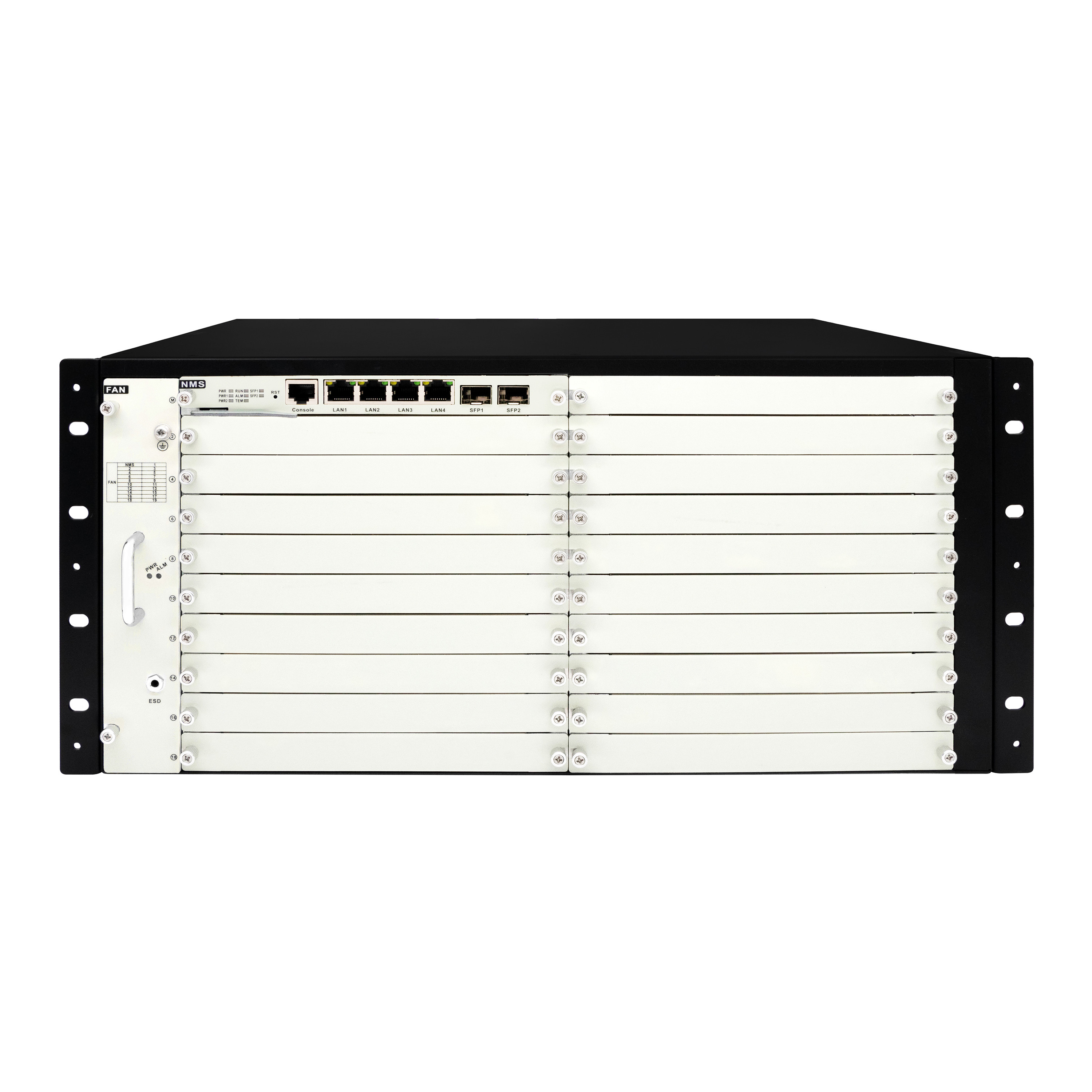

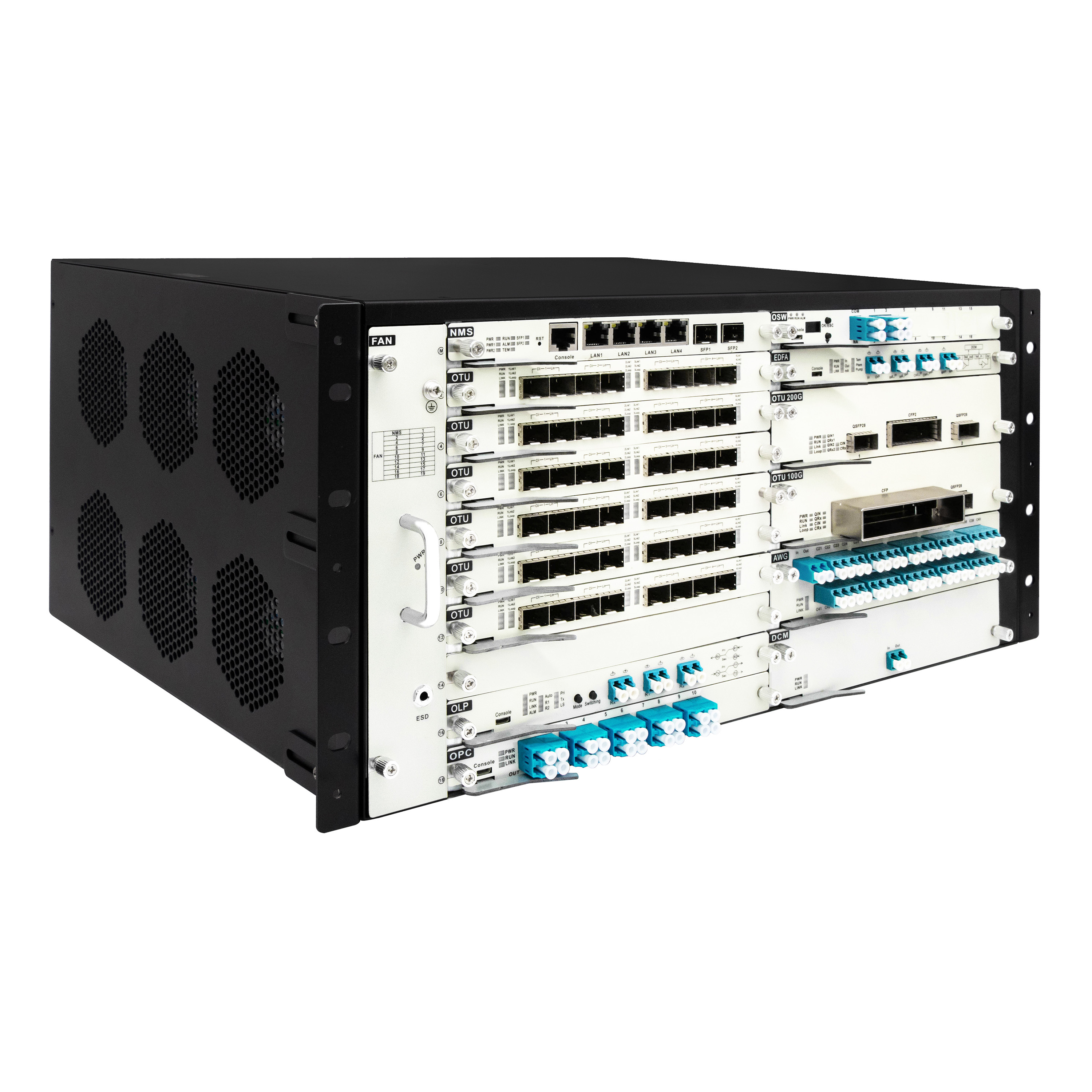

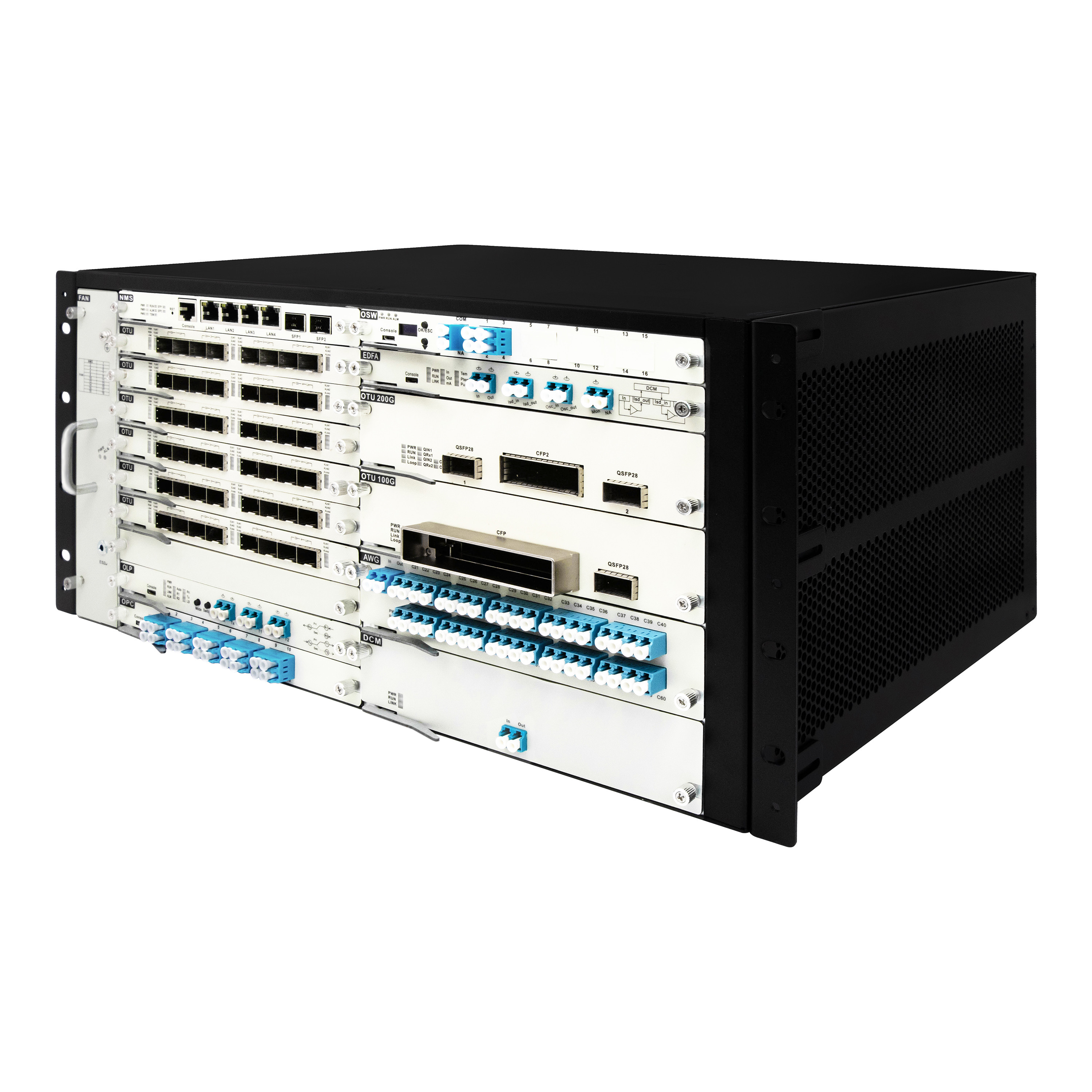

19" 5U OTN DWDM-transmissieapparatuur met EDFA AWG-configureerbare kaarten
Belangrijkste kenmerken vanDWDM / OTN-transmissieplatform
- Standaard 19 inch, 5U hoogte;
- Hoge integratie: één rack ondersteunt 19 bedrijfsslots voor algemeen gebruik, 1 netwerkbeheerslot;
- Unified platform: Ondersteunt verschillende mix-ins van visitekaartjes, unified network management;
- Hoge betrouwbaarheid: stroomvoorziening ondersteunt zowel wisselstroom als gelijkstroom, met ondersteuning voor 1+1 stroomvoorziening;
- Uitstekende warmteafvoer: ontworpen met 6 hoogwaardige, hogesnelheidsventilatoren om een effectieve warmteafvoer te garanderen.

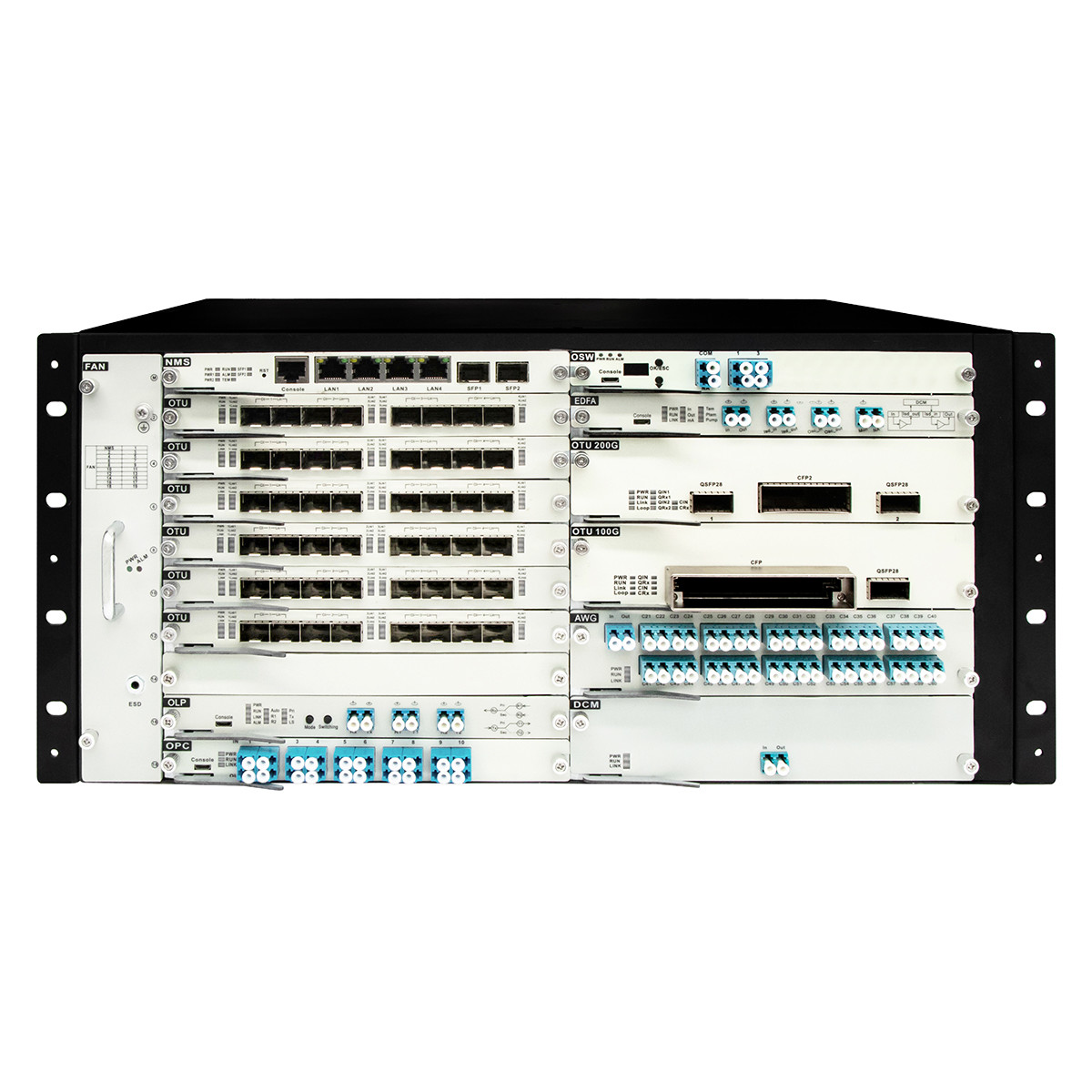

Voorpaneel
Opmerking:
1. SLOT 1 is voor het inbrengen van de NMS (Network Management System) besturingskaart, terwijl SLOT 2 tot en met 19 verschillende soorten visitekaartjes kan bevatten.
2. FAN Slot: wordt gebruikt voor het koelen van het chassis. De PWR-indicator die aan is, geeft een normale stroomvoorziening aan aan de ventilator slot. Als het ALM licht rood is, betekent dit een storing van de ventilator.De ALM-lamp moet uit zijn..
3Lichten:
- PWR: Aan - Normale stroomtoevoer; Uit - Geen stroomtoevoer of abnormaal.
- ALM: Aan - Fan storing of hoge temperatuur alarm; Uit - Normaal.
Achterpaneel
1De power supply (PIU) slot bevindt zich aan de achterkant van het apparaat en ondersteunt zowel wisselstroom (AC - APU) als gelijkstroom (DC - DPU) opties.het verstrekken van ontslag.
2Lichten:
- PWR-DC, PWR-AC: Aan - Normale voeding; Uit - Geen voeding of abnormaal.
Productparameters
| N- Ik ben... |
Dschriftelijk |
| Transmissiecapaciteit |
96 x 10 Gbps / 96 x 100 Gbps |
| Netwerkbeheer-eenheid |
EMS-netwerkbeheer-schijf |
| OTU |
Ondersteuning van 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps glasvezelkanaal
- CPRI: 2/3/4/5/6/
- 1G/10G Ethernet LAN of WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Ondersteuning 8ch/16ch/40ch/48ch |
| EDFA |
Versterker van EDFA-vezels met erbium |
| DCM |
DCM:G.652/G655 Dispersiescompensatievezelmodule |
| OLP |
OLP-optische bescherming |
| Grootte |
Dienstenkaart |
191 (W) x 253 (D) x 20 (H) mm |
| 1U 4-slot chassis |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U 8-slot chassis |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U 20-slot chassis |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Milieu |
Werktemperatuur |
-10°C ~ 60°C |
| Bergingstemperatuur |
-40 °C ~ 80 °C |
| Relatieve luchtvochtigheid |
5% ~ 95% Niet-condenserend |
| Stroomvoorziening |
Dual power supply, AC220V/DC-48V optioneel |
| Energieverbruik |
1U < 120W, 2U < 200W, 5U < 400W |
