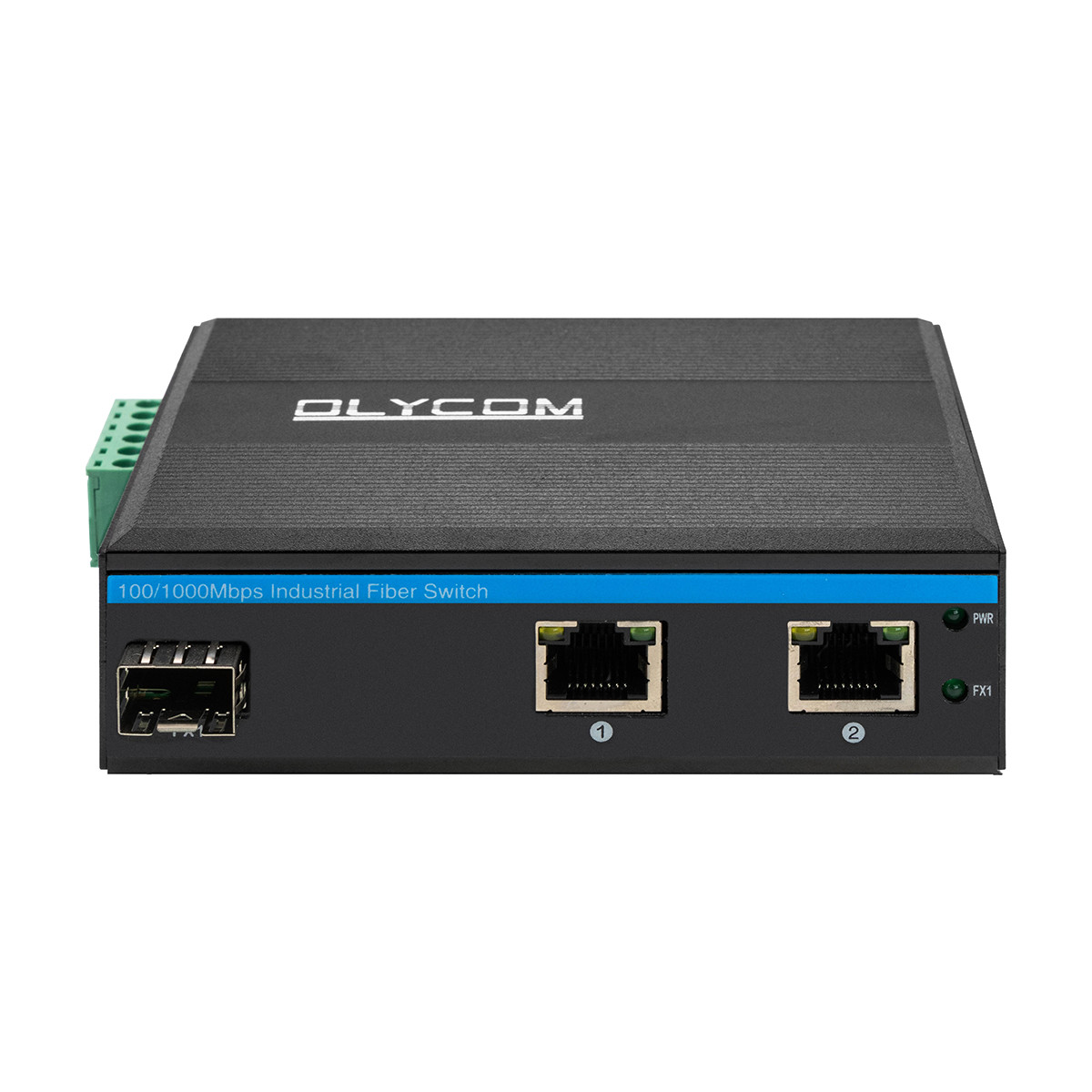

Mini-optische vezelconverter Industrial Ethernet Switch Poe Switch DC48V Input
Belangrijkste kenmerken van mini-optische mediaconverter
- Ondersteunend vermogen op POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af/bij aansluiting op 1 ~ 2 RJ45-poorten
- 2x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 1 x 1000 Mbps SFP-vezelpoort

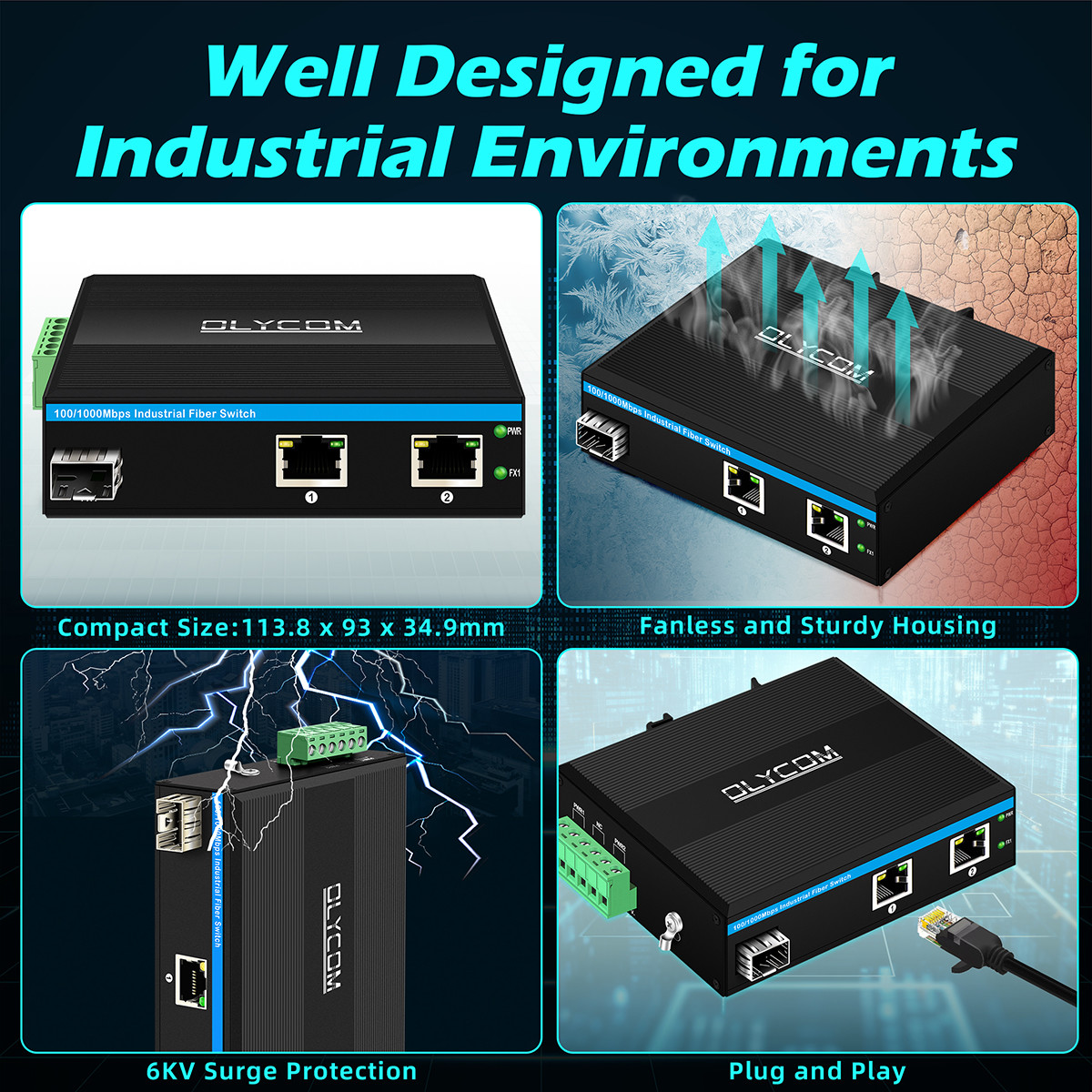

- 6 KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met backpressurestandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Maximaal vermogen tot 15,4 W onder af standaard, 30 W onder standaard voor elke PoE-poort
- Het detecteren van de PoE-modellen van elektrische apparatuur.
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
Specificatievan industriële Ethernet-switch
| Productnaam |
10/100/1000Mbps Industrial POE Fiber Switch (1F+2TP) |
| Model nr. |
IM-FP122GE |

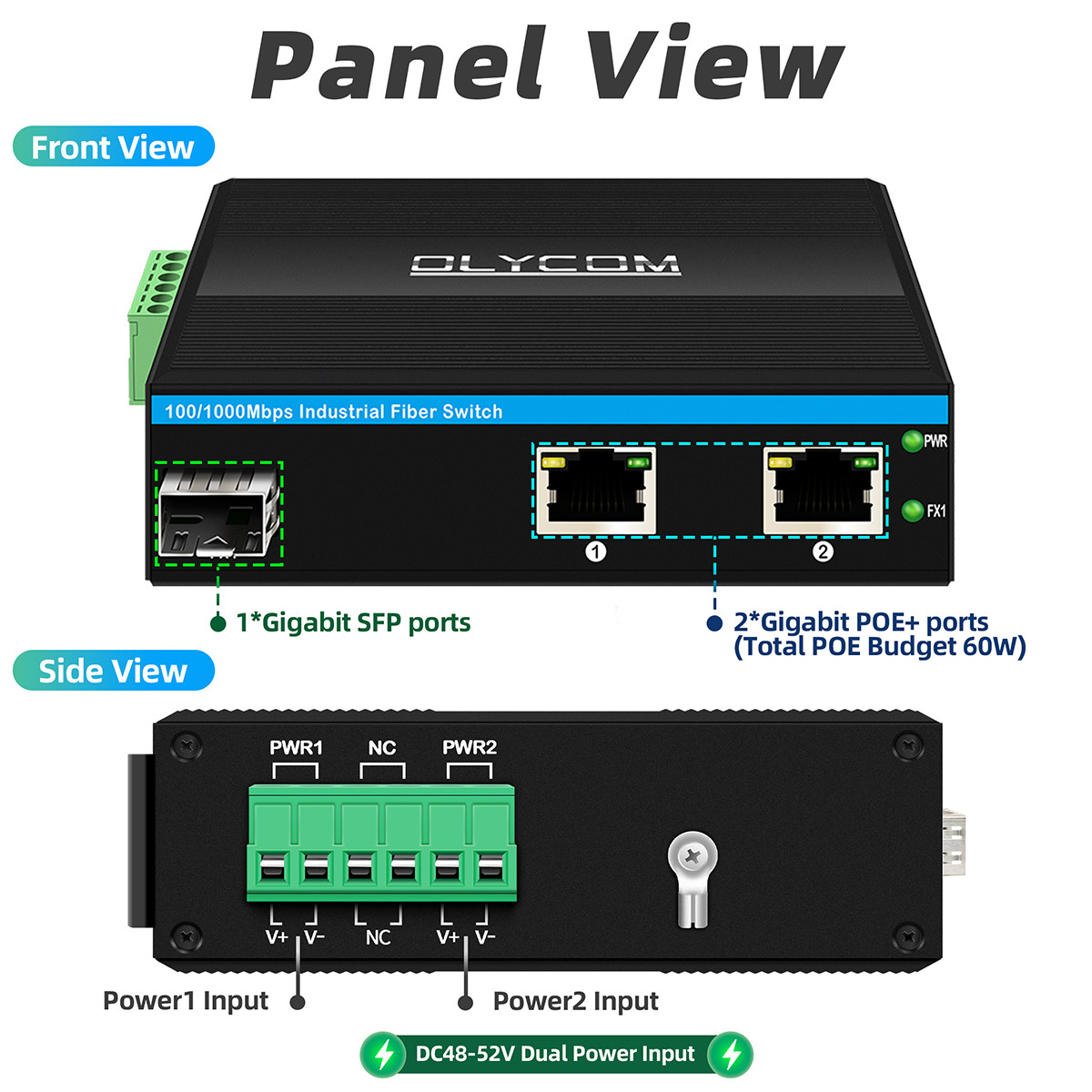

| Haven |
1x 1000Mpbs SFP-poort
SM:1310nm/1550nm, 20km
1490nm/1550nm,40~120Km
MM:1310nm,2km
2x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Systembandbreedte: 40 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inputspanning van de POE-toevoer: 48V (max 52V),
Eenmalig PoE-stroomvoorziening: 15,4 W (poort 1~2)
(802.3 bij de normen zijn speciale instructies vereist)
|
| Milieu |
Werktemperatuur: -40° ∼ 75°C
Bergingstemperatuur: -40° ∼ 85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid:10%~95%, niet-condenserend
|
| Industriestandaarden |
EMI:FCC Deel 15 Subdeel B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Niveau 3,EN 61000-4-3 (RS) Niveau 3,EN 61000-4-4 (EFT) Niveau 3,EN 61000-4-5 (surge) Niveau 3,EN 61000-4-6 (CS) Niveau 3,EN 61000-4-8
Verkeersleiding:NEMA-TS2
Vibratie:IEC 60068-2-6
Vrije val:IEC 60068-2-32
Schok:IEC 60068-2-27
Spoorwegverkeer: EN 50121-4
|
| Veiligheid |
CE-markering, commercieel
CE/LVD EN60950
|
| Mechanische informatie |
Schelp:Gorelvormige metalen schelp
Veiligheidsklasse: IP40
Afmetingen: 113,8 x 93 x 34,9 mm
Montagewijze: Din-rail montage
|
| Garantie |
Vervanging binnen 1 jaar; 5 jaar reparatie |

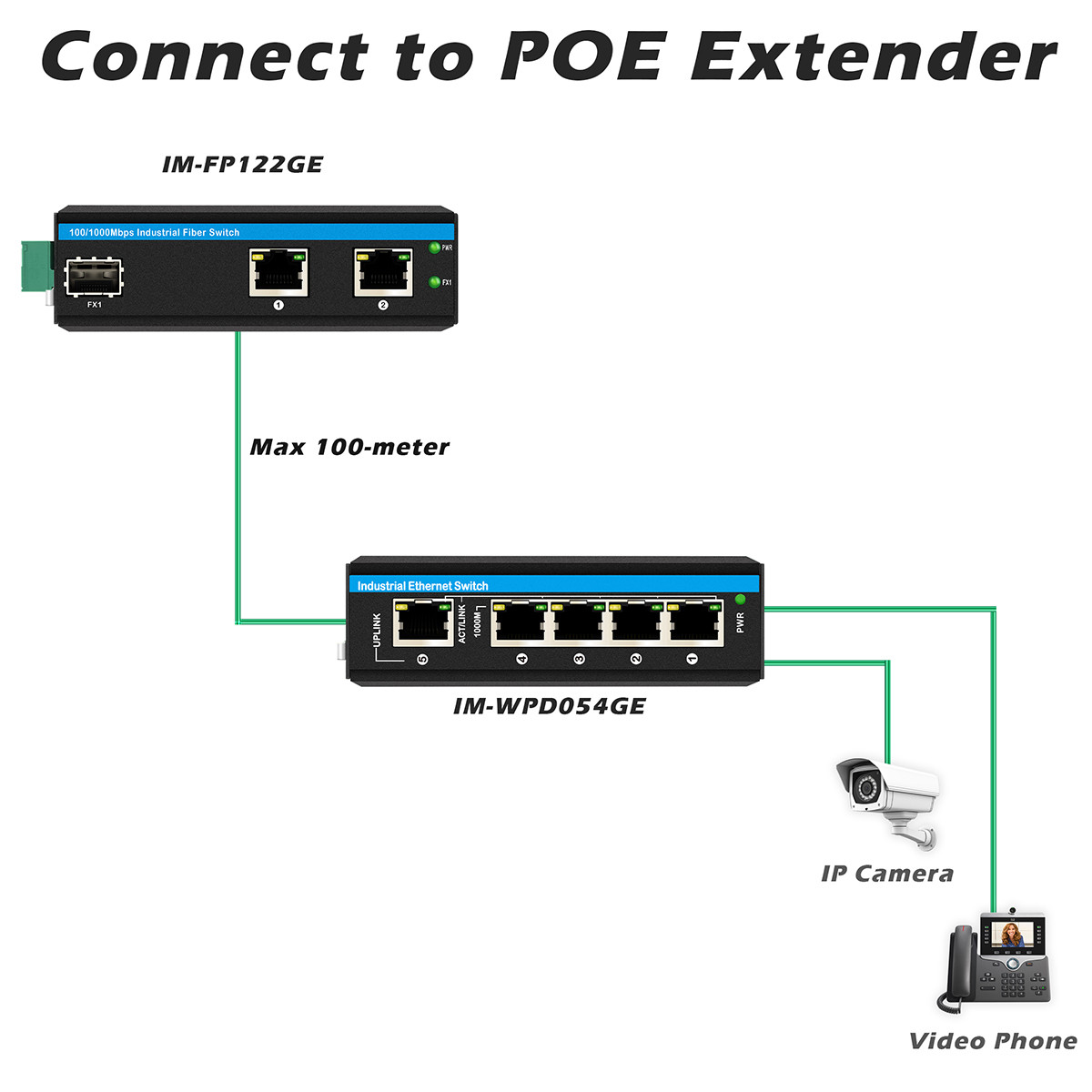

Toepassing van industriële vezelschakelaars
- Ik weet het niet.
Productiestappen
- Lassen: Lassen van de benodigde onderdelen
- Reiniging: om eventuele storingen door stof of restjes op de PCB-platen te voorkomen.
- Montage: bouwt onderdelen van een product op, zoals panelen, schroeven, PCB-platen.
- Testen: Om na montage zeker te zijn dat het product in principe goed werkt
- Veroudering: om te controleren of het product lange tijd vlot kan werken zonder kleine problemen zoals LED-indicatoren, spanning.
- Testing: om te testen of het product gegevens of videosignalen correct kan verwerken.
- Dit is de derde en ook de laatste controle van de kwaliteit van het product.onze verpakkers zullen het verpakken volgens de eisen van de klant en een productlabel aan de verpakkingsdoos plakken.
- Wanneer al het bovenstaande is gedaan, zal het product op de markt komen.
Veelgestelde vragen
1Wat is de ingangsspanning?
A: Voor PoE-switches is het DC48V~52V.
Voor niet-PoE-schakelaars is het DC12V~52V.
2Wat is het energiebudget?
A: Elke PoE-poort ondersteunt 15,4W/30W/60W output.
De standaard uitgang is 30W(laat ons weten als je 60W type nodig hebt)
Het totale budget: outputwatts van elke poort maal PoE-poorten
3Is het geregeld?
A: Nee, deze serie is niet beheerd.
We hebben nog een serie voor u.
4Welke installatiemethode ondersteunt het?
A: Het ondersteunt Din Rail en wandmontage.
Als er een speciale montagepakket nodig is, is het goed, we hebben het al eerder behandeld.
5Ondersteunt de glasvezelpoort 100M snelheid?
A: Ja, voor 100M-modellen, ondersteunt het alleen 100M-modules.
Voor Gigabit-modellen is de glasvezelpoort 100M/1000M auto-adaptief, je kunt 155Mb/s of 1,25Gb/s modules inbrengen, beide zullen werken.
