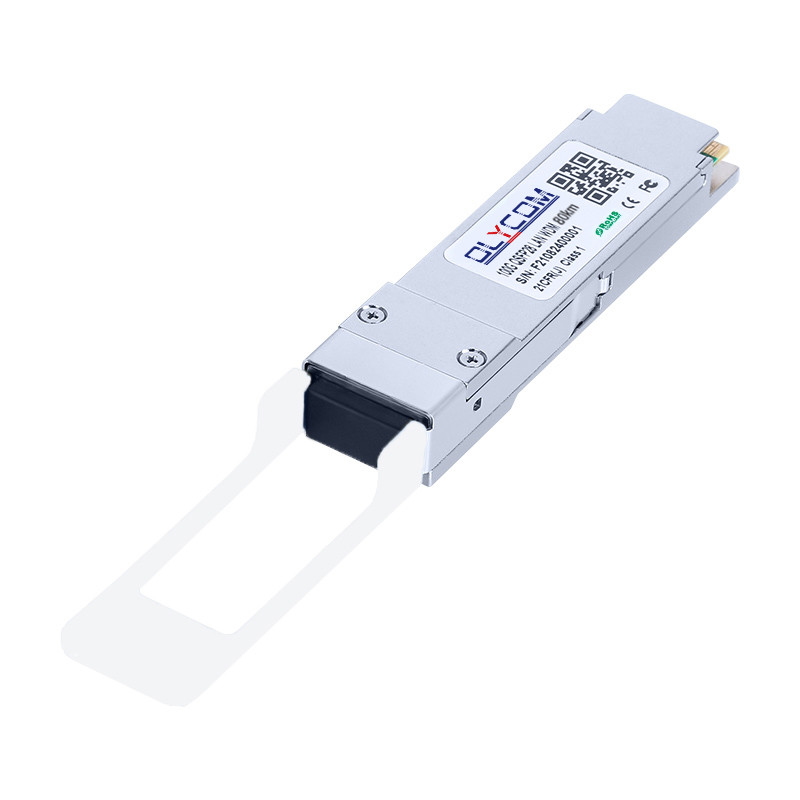

100 Gbps QSFP28 SFP Transceiver ZR4 LC Single Mode
80km 1295nm~1310nm
Belangrijkste kenmerken van de SFP-module van 100 Gbps
- Ondersteuningslijnen vanaf 103,125 Gb/s
- Lane bitrate 25,78 Gb/s 100GE
- Tot 80 km transmissie met KR4-FEC
- LAN WDM EML laser en PIN-ontvanger met SOA
- Ondersteuning van Multi-Pin functie met IntL/RxLOSL en LPMode/TxDIS
- Elektrische I/O-interface met hoge snelheid (CAUI-4)
- I2C-interface met geïntegreerde digitale diagnostische monitoring
- QSFP28 MSA-pakket met duplex-LC-connector
- Eenmalige +3,3V-toevoer
- Maximaal energieverbruik 4,5 W
- Voldoet aan EU-richtlijn 2015/863/EU
- Operatiekamertemperatuur: 0 tot +70 °C
Absolute maximale ratings
|
Parameter
|
Symbool
|
- Min.
|
Max, ik ben er klaar voor.
|
Eenheid
|
|
Bergingstemperatuur
|
TS
|
-40
|
+ 85
|
°C
|
|
Maximale voedingsspanning
|
VCC
|
-Nee.5
|
3.6
|
V
|
|
Bedrijfsrelatieve Vochtigheid
|
RH
|
|
85
|
%
|
Aanbevolen bedrijfsomgeving
|
Parameter
|
Symbool
|
- Min.
|
Typisch
|
Max, ik ben er klaar voor.
|
Eenheid
|
Notities
|
|
Temperatuur van de behuizing
|
TC
|
0
|
|
+ 70
|
°C
|
|
|
Spanning van de voedingsbron
|
VCC
|
3.13
|
3.3
|
3.47
|
V
|
|
|
Stroomvoorziening
|
Ik...CC
|
|
|
1.82
|
Een
|
|
|
Maximale energieverspilling
|
PD
|
|
|
4.5
|
W
|
|
|
Geaggregeerde bitrate
|
BRAVE
|
|
103.125
|
|
Gebruikersnaam
|
|
|
Lane Bit Rate
|
BRLANE
|
|
25.78125
|
|
Gebruikersnaam
|
|
|
Transmissieafstand
|
TD
|
|
|
80
|
km
|
|
|
Gekoppelde vezels
|
enkelmodusvezel
|
9/125um SMF
|
Optische kenmerken
|
Parameter
|
Symbool
|
- Min.
|
Typisch
|
Max, ik ben er klaar voor.
|
Eenheid
|
Notities
|
|
Transmitter
|
|
Signalisatiesnelheid per rijstrook
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Lane Wavelengt
|
L0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
L1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
L2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
L3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Totaal opstartvermogen, 100 GE
|
PT
|
7
|
|
12.5
|
dBm
|
1
|
|
Gemiddelde lanceerkracht per rijbaan,
|
Pavg
|
1
|
|
6.5
|
dBm
|
1
|
|
OMA, elke lijn.
|
POMA
|
2
|
|
6.5
|
dBm
|
1
|
|
Verschil in startvermogen tussen twee lanes ((gemiddeld en OMA) tussen twee lanes (OMA)
|
Ptx, difff
|
|
|
3
|
dB
|
|
|
Gemiddeld uitgangsvermogen (laser uitschakelen)
|
Pweg
|
|
|
-30
|
dBm
|
|
|
Verhouding van zijdelingse onderdrukking
|
SMSR
|
30
|
|
|
dB
|
|
|
Uitstervingsratio, 100GE
|
Spoedeisende hulp
|
8.2
|
|
|
dB
|
|
|
RIN20OMA
|
RIN
|
|
|
- 130
|
dB/Hz
|
|
|
Optisch terugkeerverlies ToleraNce
|
TOL
|
|
|
20
|
dB
|
|
|
Reflectie van de zender
|
RT
|
|
|
-12
|
dB
|
|
|
Optisch oogmasker
|
{0}25,0.4, 0.45, 0.25, 0.28, 0,4}
|
%
|
2
|
|
Ontvanger
|
|
Signaleringssnelheid, per lane
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Centrale golflengte lijn 0
|
λ0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
Centrale golflengte lijn 1
|
λ1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
Centrale golflengtebaan 2
|
λ2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
Centrale golflengtebaan 3
|
λ3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Schadegrens , elke rijstrook
|
Schade
|
5.5
|
|
|
dBm
|
|
|
Gemiddelde ontvangstvermogen per rijstrook
|
|
-28
|
|
-6
|
dBm
|
3
|
|
Gevoeligheid van de ontvanger Gemiddelde, per rijstrook
|
SVervaardiging
|
|
|
-27
|
dBm
|
3
|
|
Los Assert
|
LosA
|
- 36
|
|
|
dBm
|
|
|
Los De-assert
|
LosDA
|
|
|
-28
|
dBm
|
|
|
Los Hysteresis
|
Verlies
|
0.5
|
|
5
|
dB
|
|
Mechanische afmetingen
Informatie over bestellingen
|
Deel Nzonnebloem
|
Productbeschrijving
|
|
OQSPLHG80D
|
100Gbps QSFP28Z.R4, LC,80km, 0°C~+70°C, met DDM
|
