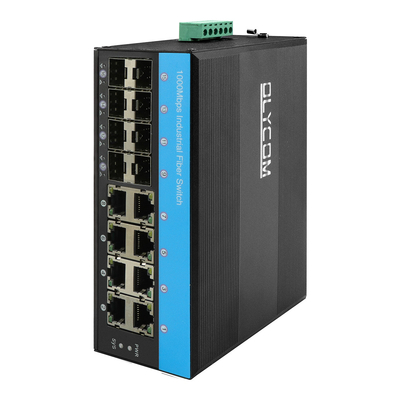

16 poort Poe-switch Gigabit-snelheid beheerde industriële ethernet-switch
DC48V dubbel stroomvoorziening
Belangrijkste kenmerken van een beheerde industriële POE-schakelaar
- Ondersteuning van het aansturen van POE-IP-camera's via het draadloze toegangspunt (AP) van 5 categorieën Ethernet-kabels.
- IEEE 802.3af/aansturing op 1 ~ 8 RJ45-poorten
- 8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 8 x 1000 Mbps SFP-vezelpoort

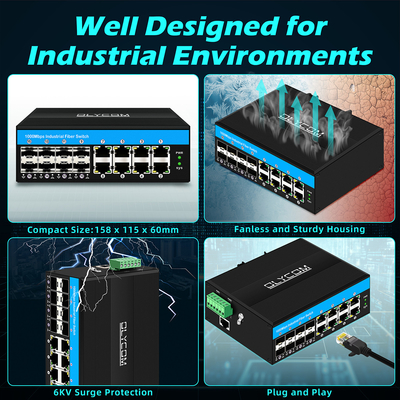

- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregeling: full duplex met IEEE 802.3x-standaard,half-duplex met terugdrukstandaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
Specificatie van industriële full Gigabit Switch
| Productnaam |
10/100/1000Mbps beheerde industriële POE-vezelschakelaar (8F+8TP) |
| Model nr. |
IM-FP888GW |

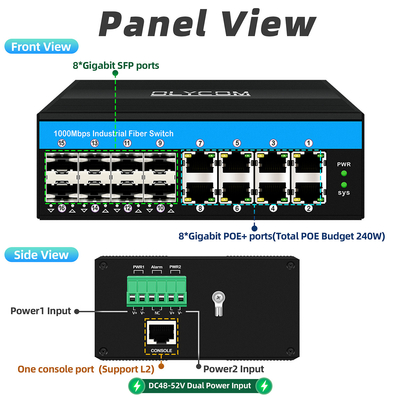

| Haven |
8 x 1000Mpbs SFP-poort
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Systeembandbreedte:58 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M Flash-grootte: 16M Pakketbuffergrootte: 4Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inputspanning van de POE-toevoer: 48V (max 52V),
Eenmalig PoE-stroomvoorziening: 15,4 W (poort 1~8)
(802.3 bij de normen zijn speciale instructies vereist)
|
| Milieu |
Werktemperatuur: -40° ≈ 75°C; Bergingstemperatuur: -40° ≈ 85°C; Werkvochtigheid:10% ≈ 90%, niet-condenserend; Bergingvochtigheid:10% ≈ 95%, niet-condenserend |
| Industriestandaarden |
EMI:FCC Deel 15 Subdeel B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) niveau 3,EN 61000-4-3 (RS) niveau 3,EN 61000-4-4 (EFT) niveau 3,EN 61000-4-5 (surge) niveau 3,EN 61000-4-6 (CS) niveau 3,EN 61000-4-8;Verkeersleiding:NEMA-TS2; Vibratie:IEC 60068-2-6; Vrije val:IEC 60068-2-32; Schok:IEC 60068-2-27; Spoorverkeer:EN 50121-4
|
| Veiligheid |
CE-merk, commercieel; CE/LVD EN60950 |
| Mechanische informatie |
Schelp:Gorelvormige metalen schelp; veiligheidsklasse:IP40;
afmetingen: 158 x 114,8 x 60 mm;
Montagewijze: Din-rail montage
|
| Garantie |
3 jaar |

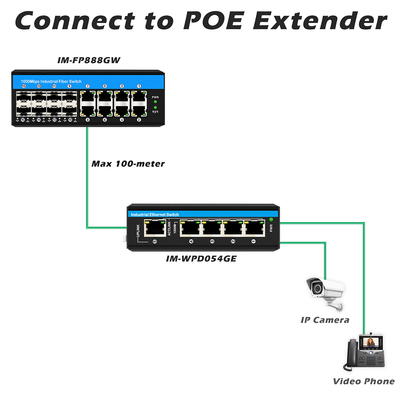

Toepassing
Productiestappen
Schommelingen: Las de benodigde onderdelen
Reiniging: Om eventuele storingen door stof of restjes op de PCB-platen te voorkomen.
Montage: bouwt onderdelen van een product op, zoals panelen, schroeven, PCB-platen.
Beproeving: Om ervoor te zorgen dat het product na montage in principe goed werkt
Veroudering: Om te controleren of het product lange tijd zonder problemen kan werken, zoals LED-indicatoren, spanning.
Beproeving: Om te testen of het product gegevens of videosignalen correct kan verwerken.
QC-testen: Dit is de derde en ook de laatste controle van de kwaliteit van het product. Als het goed gaat, zal ons verpakkingspersoneel het volgens de eisen van de klant verpakken en een productlabel aan de verpakkingsdoos plakken.
Wanneer al het bovenstaande is gedaan, zal het product op de markt komen.
Vragen:
1Wat is de stroominvoer?
A: Voor niet-PoE-beheerde schakelaars ontvangt het DC12V ~ 52V, voor PoE-beheerde schakelaars ontvangt het DC48V ~ 52V. Alle modellen ondersteunen redundante invoer.
2Wat is het PoE-budget?
A: De standaard PoE-uitgang is 30 W per poort.
Neem IM-FP288GW bijvoorbeeld, het heeft 8 PoE-poorten, dus het budget is 30W/poort*8 poorten=240W.
We kunnen ook 60W output ondersteunen als het nodig is, bevestig het met ons.
3Hoe kan ik het apparaat installeren?
A: Elk model in deze serie ondersteunt DIN35/Wandmontage.
Het vereist noodzakelijke accessoires bij de installatie zoals schroeven, montagepakket, enz., waarvan sommige in de verpakkingsdoos zijn opgenomen, andere niet.
4Als het mogelijk is om het label te schrijven zoals ik wil?
A: Ja, stuur ons de inhoud en het formaat en we drukken een monster voor uw bevestiging af.
Het etiket wordt gewoonlijk aan het zijpaneel bevestigd.
5Is het mogelijk om mijn logo af te drukken?
A: Ja, meestal op het bovenste paneel van het apparaat.
