Industriële optische converter RS485 RS422 RS485
Serial to Fiber Media Converter Glasvezelmodem
Invoering van seriële gegevens in glasvezelconverter

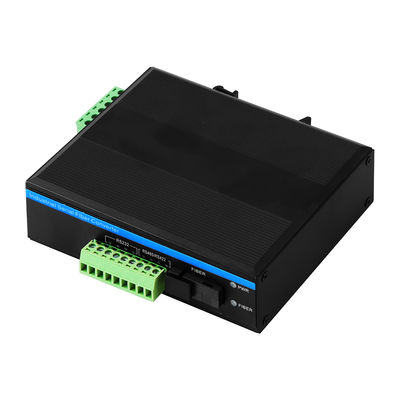

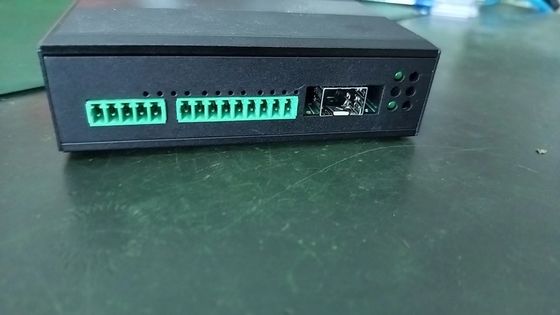

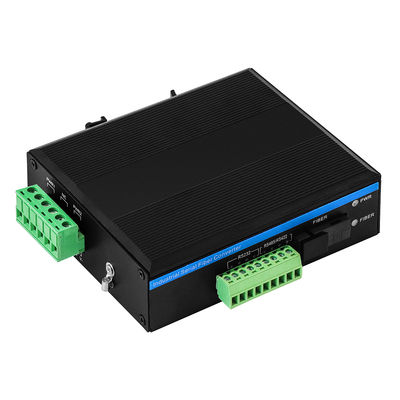

De IM2101-RS232/RS422/RS485 Fiber Media Converter is een serie-naar-vezelcommunicatieapparaat van industriële kwaliteit dat is ontworpen voor betrouwbare gegevensoverdracht over lange afstanden in moeilijke omgevingen.Het zet RS232 om, RS422 of RS485 seriële signalen in optische signalen, waardoor communicatieafstanden tot 80 km over enkelmodusvezel mogelijk zijn en tegelijkertijd volledige elektrische isolatie tussen aangesloten apparaten wordt geboden.
Met industriële DIN-rail montage, breed bereik DC stroominvoer, overspanningsbescherming en ESD-bescherming, elimineert de IM2101 effectief elektromagnetische interferentie, problemen met de grondlus,en door bliksem veroorzaakte schade die vaak voorkomt in industriële communicatienetwerken.
De converter wordt veel gebruikt in SCADA-systemen, industriële automatisering, elektriciteitsdistributienetwerken, intelligente vervoerssystemen, waterzuiveringsinstallaties, olie- en gasmonitoring,en remote telemetrie toepassingen waar stabiele en veilige seriële communicatie van cruciaal belang is.
Specificatievan glasvezelmodem
| Standaard |
EIA/TIA RS232, RS-422, RS-485 |
| Fiberconnector |
SC-standaard, ST/FC facultatief |
| Afstand van de vezels |
50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Serial Connector |
RS-232, RS-422, RS-485: Phoenix terminal |
| Reeks afstand |
RS-232 poort 15m, RS-422, RS-485: 1500 meter |
| Het percentage |
0-120Kbps |
| Baud-tarief |
300 Baud tot 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
IN, OUT, GND |
| Vermogen |
2W, 12-52V |
| Statische bescherming |
Bescherming tegen elektrostatische ontlading (ESD) van 15 KV |
| Overspanningsbescherming |
1500 W/sec overspanningsbescherming |
| Operatietemperatuur |
-40°C tot +70°C |
| Bergingstemperatuur |
-40°C tot +85°C |
| Bewaarvochtigheid |
5% tot 90% niet-afnemend |
| Afmetingen |
114*93*35 mm |
| Gewicht |
0.35 kg/pc nettogewicht |
Toepassing
Veelgestelde vragen
Q1. Hoe verleng ik RS485-communicatie verder dan 1200 meter?
De IM2101 zet RS485-signalen om in glasvezeloverdracht, waardoor de communicatieafstand tot 80 km wordt verlengd, terwijl de degradatie van het signaal en elektromagnetische interferentie worden geëlimineerd.
Q2. Kan deze converter worden gebruikt voor SCADA-systemen?
Het is ontworpen voor SCADA, RTU, PLC, DCS, telemetrie en industriële automatiseringstoepassingen die betrouwbare seriële communicatie op lange afstand vereisen.
Q3. Verbetert glasvezeltransmissie de betrouwbaarheid van de communicatie?
Ja, glasvezelcommunicatie is immuun voor elektromagnetische interferentie, bliksemgolven, en aardingsproblemen die vaak koperkabel beïnvloeden.
Q4. Is configuratie vereist voor installatie?
Nee, de converter ondersteunt plug-and-play met automatische aanpassing van de baud snelheid.
Q5. Welke apparaten kunnen worden aangesloten?
De converter ondersteunt PLC's, RTU's, stroommeters, watermeters, sensoren, industriële controllers, verkeerssystemen en andere RS232/RS422/RS485-apparaten.
