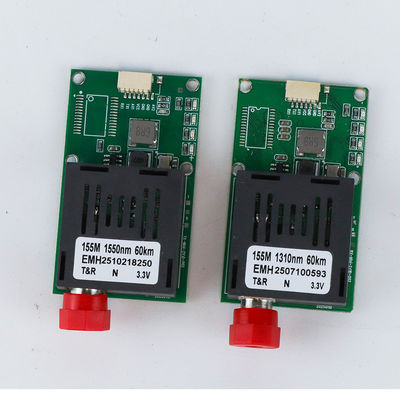

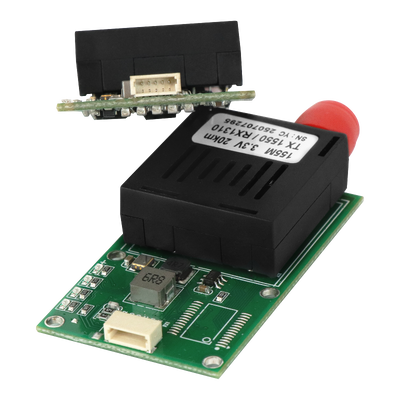

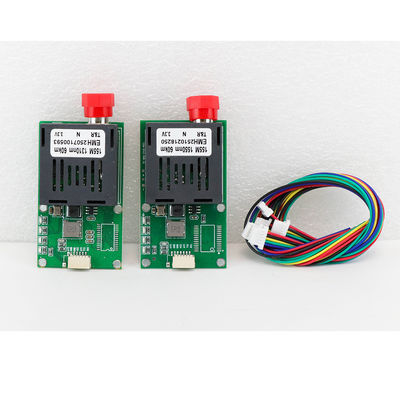

Drone optische module CE-compliant TTL data FC/ST/SC Fiber20KM/40KM/60KM/80KM

Gekoppelde drones met glasvezel


Sky end

De golflengte van de glasvezelkabel van de luchtkant is 1490 nm en de interface is gedefinieerd als: RX/TX/AV/VCC/GND.TX is verbonden met de CRSFRX van de vluchtleiding, en AV is aangesloten op de AV-signaaluitgang van de vluchtbesturing.

Ground end

De golflengte van de glasvezelkabel van de grondkant is 1550 nm en de interface is gedefinieerd als: RX/TX/AV/CC/GND.TX is verbonden met de CRSFRX van de afstandsbediening ontvangerBeschrijving: Dit apparaat is ontwikkeld voor het signaaltransmissie-systeem van drones met 1 analoge video- en 1 TTL-niveau-signaal.Het apparaat heeft de kenmerken van veiligheid en betrouwbaarheid, stabiele prestaties, over het algemeen licht gewicht en hoge kostprestaties.


Industriële UAV communicatiesystemen vereisen veel meer dan eenvoudige draadloze gegevensoverdracht.telemetrie, high-definition video, AI-verwerking en verschillende sensorgegevens, terwijl betrouwbare communicatie over lange afstanden wordt gehandhaafd.

Optische glasvezelcommunicatiemodules bieden een ideale oplossing door ultralage latentie, hoge bandbreedte, sterke elektromagnetische immuniteit en veilige transmissie over lange afstanden te bieden.Ze worden veel gebruikt in vastgebonden UAV's., industriële drones en onbemande systemen van cruciaal belang.

1- Vluchtcontrole en telemetrie-transmissie.

De TTL-vezeloptische module biedt een transparant seriële communicatiekanaal tussen de vluchtcontroleur en het grondcontrolestation.

Typische verzonden gegevens zijn:

* Flight control commando's

* Automatische waypoint missies

* Kommando's terug naar huis

* GPS-positiegegevens

* Informatie over de houding van de IMU

* Compasrichting

* Hoogte en snelheid

* Status van de batterij

* Monitoring van de gezondheid van de motor

* Realtime telemetriefeedback

Aangezien de communicatie met de vluchtleiding van cruciaal belang is voor de veiligheid, is het seriële kanaal ontworpen om een stabiele, deterministische en laag latentie-transmissie over lange afstanden te leveren.

2High-Definition Video Transmissie

De Gigabit Ethernet-vezeloptische module is ontworpen voor bandbreedte-intensieve nuttige ladingen die continue IP-communicatie vereisen.

Typische toepassingen zijn:

* 1080P / 4K HD camera's

* H.264 / H.265 videostreaming

* EO/IR dubbelspectrumcamera's

* Panoramabewakingscamera's

* PTZ-camerasystemen

* IP-gebaseerde laadtoestellen

De Gigabit Ethernet-interface biedt voldoende bandbreedte voor real-time videotransmissie en behoudt tegelijkertijd een uitstekende beeldkwaliteit over lange afstandsvezelverbindingen.

3. AI Computing & Intelligent Payloads

Moderne industriële UAV's integreren steeds meer AI-gebaseerde edge computing-platforms voor real-time beeldanalyse en autonome besluitvorming.

Typische nuttige ladingen zijn:

* AI edge computers

* NVIDIA Jetson-platformen

* Ingebedde industriële pc's

* Systemen voor objectherkenning

* Intelligente volgsystemen

* Autonome inspectiesystemen

Het Ethernet-vezelkanaal maakt snelle overdracht van AI-verwerkingsresultaten, sensorinformatie en netwerkcommunicatie mogelijk tussen luchtgebonden apparatuur en het grondstation.

4LiDAR, radar en kaartsystemen

Onderzoeks- en inspectie-UAV's dragen vaak sensoren met een hoge gegevenssnelheid.

Typische nuttige ladingen zijn:

* LiDAR-scanners

* SAR-radarsystemen

* Multiespectrumcamera's

* Hyperspectrale camera's

* Fotogrammetrische systemen

* 3D-mappingapparatuur

Deze sensoren genereren continu grote hoeveelheden gegevens, waardoor Gigabit Ethernet via glasvezel een ideale transmissieoplossing is.

5. UAV's voor industriële inspectie

Glasvezelcommunicatiesystemen worden veel gebruikt voor industriële inspectiewerkzaamheden waarbij een stabiele communicatie essentieel is.

Typische toepassingen zijn:

* Inspectie van elektriciteitsleidingen

* inspectie van windturbines

* Inspectie van olie- en gasleidingen

* Petrochemische installaties

* Spoorweginspectie

* Inspectie van de snelweginfrastructuur

* Bewaking van bruggen

* Zonne-energiecentrales

* Infrastructuur voor slimme steden

Vezeltransmissie biedt een uitstekende weerstand tegen elektromagnetische interferentie die gewoonlijk in industriële omgevingen voorkomt.

6- Vastgebonden UAV-systemen.

Vastgebonden drones vereisen continue en betrouwbare communicatie tussen het platform in de lucht en het grondstation.

Een typische aangesloten communicatiekabel bestaat uit:

* Kevlarversterkte glasvezelkabel

* Hoogsterke trekkracht

* Flexibel beschermjas

* enkelmodus-optische vezels

Gemeenschappelijke specificaties zijn onder meer:

* G.657.A2 enkelmodusvezel

* 2-kern- of 4-kernstructuur

* Kabelafmeting 1,2 mm

* 100 N treksterkte

Deze constructie maakt continue wikkelen en lossen mogelijk en zorgt voor een stabiele communicatie tijdens langdurige missies.

7Openbare Veiligheid en Noodhulp

Fibreoptische UAV-communicatiemodules zijn geschikt voor openbare veiligheidsactiviteiten die betrouwbare, storingsvrije communicatie vereisen.

Typische toepassingen zijn:

* Noodredding

* Ondersteuning bij brandbestrijding

* Reactie op rampen

* Flood monitoring

* Zoek- en reddingsoperaties (SAR)

* Verkeersbeheer

* Grenspatrouille

* Wetshandhavingscontrole

Betrouwbare optische communicatie zorgt voor een ononderbroken uitvoering van de missie in complexe omstandigheden.

8Defensie & Anti-Jamming UAV Systems

In tegenstelling tot conventionele RF-communicatie is glasvezeltransmissie immuun voor elektromagnetische interferentie en radio-frequente verstoring.

Typische toepassingen op defensiegebied zijn:

* Tactische surveillance

* Grensbeveiliging

* Bewaking van de kust

* Ondersteuning van elektronische oorlogvoering

* Anti-jamming UAV-systemen

* Beveiligde gegevensoverdracht

De fysieke glasvezelverbinding biedt een zeer betrouwbare communicatie voor missies met een kritieke functie, waarbij communicatie-integriteit essentieel is.

9. Dual-Channel UAV Communicatie Architectuur

Een gemeenschappelijke industriële inzet combineert twee onafhankelijke communicatiekanalen:

TTL via glasvezel

* Vluchtcontrole

* Telemetrie

* Sensorcommunicatie

* Opdrachtcommandos

Gigabit Ethernet via glasvezel

* HD video

* AI-computing

* IP-camera's

* LiDAR

* Radar

* Netwerklast

Door het besturingsverkeer te scheiden van hoogbandbreedte-lastgegevens, minimaliseert het systeem communicatieinterferentie en verbetert het de algehele betrouwbaarheid van de werking.

Afmeting





Veelgestelde vragen


1Ben je een fabrikant?

Ja, we zijn een echte fabrikant met volledige productiecapaciteit.

We hebben onze eigen productiefaciliteiten en een speciaal onderzoeks- en ontwikkelingsteam dat werkt aan productinnovatie.

U bent van harte welkom om via de onderstaande link een virtuele rondleiding door onze gebouwen te maken, waar u zowel onze kantoorgebieden als onze productiegebieden kunt verkennen.

De Commissie is van oordeel dat de in de mededeling vermelde maatregelen in strijd zijn met het beginsel van gelijke behandeling.

2Wat is de doorlooptijd als ik bestel?

De productie begint onmiddellijk nadat we uw betaling hebben ontvangen.

Voor frequent bestelde modellen houden we voorraad op voorraad en na het voltooien van de nodige kwaliteitstests kunnen we uw bestelling snel verzenden.

In gevallen waarin de producten niet direct op voorraad zijn, varieert onze typische productietijdlijn van 3 tot 5 werkdagen voor hoeveelheden onder de 50 stuks of paren.

3Hoe stuur je mijn bestelling?

Wij bieden flexibele verzendoplossingen aan om aan de verschillende eisen van de klant te voldoen.

Voor standaardorders regelen wij de luchtvracht via betrouwbare vervoerders zoals DHL, UPS of FEDEX.

Voor grotere bulk aankopen kunnen wij de zeevracht organiseren, die economischer is.

Als u dat wilt, kunnen wij ook verzenden met uw eigen aangegeven verzendrekening of expediteur.

De normale leveringstermijn bij uw plaatselijke douane voor de inklaringsprocedures bedraagt ongeveer 3 tot 5 kalenderdagen.

4Wat is MOQ?

Onze minimale orderhoeveelheid is zeer flexibel, ingesteld op slechts 1 stuk of 1 paar.

Aangezien wij voor een groot aantal modellen voorraad hebben, is het eenvoudig en handig om monsters te sturen voor evaluatie en testen.

5Kan ik een korting krijgen?

Ja, er zijn zeker kortingen beschikbaar en onderhandelbaar.

Prijsaanpassingen worden meestal bepaald op basis van uw ordervolume en kunnen worden besproken na succesvolle steekproeftests.

6Wat is uw garantieperiode?

Onze garantie varieert per productcategorie.

Commerciële producten zoals fiber Ethernet media converters en fiber optic PoE-switches hebben een garantie van 1 jaar.

Industriële apparatuur wordt ondersteund door een verlengde garantieperiode van 3 jaar.

Bovendien bieden wij levenslange technische ondersteuning aan alle modellen die onder de merknaam Olycom worden geproduceerd.
