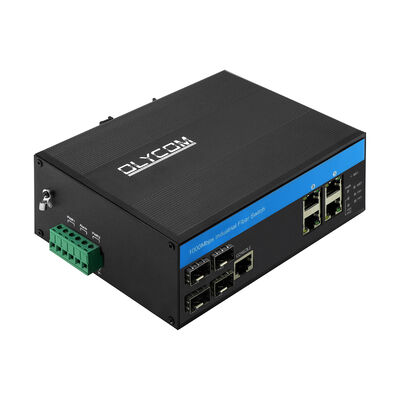

Olycom Managed Industrial PoE Fiber Switch
1. Productoverzicht
1.1 De IM-FP444GW is een beheerde industriële PoE-vezelswitch, ontworpen voor zeer betrouwbare Ethernet- en vezeltransmissie in zware omgevingen. Hij integreert 4 × 100/1000/2500 Mbps SFP-vezelpoorten met 4 × 10/100/1000 Mbps PoE-compatibele RJ45-poorten, wat een flexibele toegangs- en aggregatieoplossing biedt voor industriële netwerken, bewaking in de buitenlucht en gedistribueerde vezelarchitecturen.
1.2 De switch voldoet aan IEEE 802.3af/at en levert tot 30W per PoE-poort met een totaal stroombudget van 120W, wat een stabiele stroom- en gegevensoverdracht naar IP-camera's, draadloze access points en edge-apparaten garandeert. Met zijn IP40-geclassificeerde metalen behuizing, DIN-rail- of wandmontage en een breed bedrijfstemperatuurbereik van -40°C tot +75°C, is de IM-FP444GW gebouwd voor continu gebruik in veeleisende industriële en buitenopstellingen.
2. Belangrijkste kenmerken
De IM-FP444GW combineert geavanceerd Layer 2-beheer, industriële bescherming en hoogwaardige schakelmogelijkheden:
-
Hybride vezel- en PoE-ontwerp – 4 × 2.5G SFP-poorten voor langeafstandvezeltransmissie en 4 × Gigabit RJ45 PoE-poorten.
-
Industriële PoE-stroomvoorziening – IEEE 802.3af/at-compatibel, 30W per poort, 120W totaal PoE-budget, 48V-uitgang.
-
Geavanceerd Layer 2-beheer – Ondersteunt VLAN (802.1Q), QoS, IGMP/MLD snooping, LACP-linkaggregatie en bandbreedtecontrole.
-
Ringbescherming & redundantie – Ondersteunt STP, RSTP, MSTP en ITU-T G.8032 Ethernet Protection Ring (EPR) voor snel netwerkherstel.
-
Industriële betrouwbaarheid – 6KV Ethernet-overspanningsbeveiliging, ESD-bescherming tot ±15KV lucht, EMC-conformiteit voor industriële toepassingen.
-
Hoge schakelprestaties – 28 Gbps schakelcapaciteit, 20,83 Mpps doorvoersnelheid, 8K MAC-tabel, 9,6 KB jumbo frames.
-
Flexibel beheer – Web GUI, Cisco®-achtige CLI, SNMP v1/v2c/v3, Telnet, SSH, HTTPS en firmware-redundantie.
-
Energie-efficiënte & diagnostische functies – IEEE 802.3az EEE, kabeldiagnostiek, poortspiegeling, RMON en gebeurtenislogboekregistratie.
3. Specificaties
|
Productnaam
|
10/100/1000 Mbps Managed Industrial PoE Fiber Switch (4F+4TP)
|
|
Modelnummer
|
IM-FP444GW
|
|
Poort
|
4*100/1000/2500 Mbps SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 (Ondersteunt automatische detectie van MDI/MDIX)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorvoer vertraging:<10us
Systeem bandbreedte: 28 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 20,83 Mpps
DRAM-grootte: 128M
Flash-grootte: 16M
Pakketbuffergrootte: 4Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9,6 KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, netwerk, vezel
PWR: Stroom
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Vezel: FX1/FX2/FX3/FX4
|
|

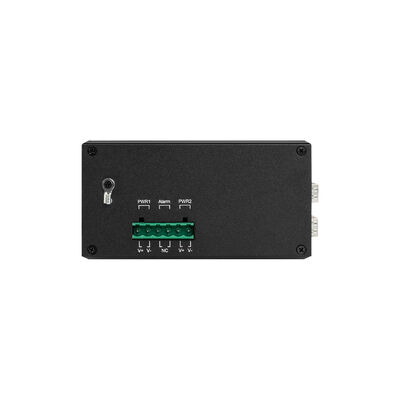

Voeding
|
Ingangsspanning: 48V (max. 52V)
PoE-uitgangsspanning: 48V
Enkele PoE-uitgangsvermogen: 30W (poort 1~4)
Max. budget: 120W
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Omgeving
|
Bedrijfstemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 158*115*60mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
4. Afmetingen
5. Web UI
6. Softwarefuncties
- Ondersteuning voor kabeldiagnose en kan het foutpunt lokaliseren
- Ondersteuning voor IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseert het stroomverbruik
- Ondersteuning voor STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Ondersteuning voor QoS, transportclassificatie QoS, CoS, bandbreedtecontrole (invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, op Mac VLAN gebaseerd, IP-subnet VLAN, Protocol VLAN, VLAN-conversie, MVR
- Ondersteuning voor dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning voor IGMP/MLD snooping V1/V2/V3, IGMP-filtratie/modulatie, IGMP-zoeken
- Ondersteuning voor IGMP-agentrapport, MLD snooping
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning voor Cisco®-achtige CLI, Webbeheer, SNMP v1/v2c/v3, Telnet
- Ondersteuning voor software-upgrade via TFTP en HTTP, firmware-redundantie voorkomt upgrade-fouten
- Ondersteuning voor DHCP-client/Relay/Snooping/Snooping-optie 82/Relay-optie 82
- Ondersteuning voor RMON, MIB II, spiegelbeeld, gebeurtenislogboek, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Neem contact met ons op voor een webhandleiding of CLI-handleiding
7. Toepassing
8. Accessoires
|
Industriële optische module
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industriële DIN-voeding
|
|
IM-DAC220/DC12V1.67A
|
AC220V naar DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V naar DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V naar DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V naar DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V naar DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V naar DC48V10A, -40℃～70℃
|
9. FAQ
1, Welke chip is de basis?
Olycom: Vitesse
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsaansluitblok, enz.)
3, Kan ik het aansluiten op 10/100M-apparaten?
Olycom: Ja
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor vezelpoorten configureer 100 Mbps snelheid via Web GUI of CLI
4, Kan ik de PoE-functie voor sommige poorten uitschakelen wanneer dat nodig is?
A: Ja
Alle PoE-beheerde switches in deze serie ondersteunen PoE-beheer
Stel de PoE-status in via Web GUI of CLI
5, Doen jullie SKD/CKD?
A: Ja
Als fabriek hebben we dit al vaak gedaan.
