2.5G Managed PoE Fiber Bypass Switch 8 poorten
1. Productoverzicht

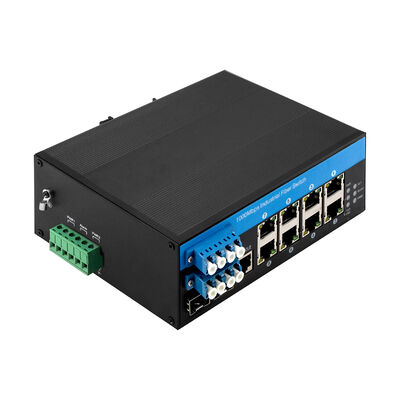

De IM-FBP288GW is een beheerde industriële PoE fiber bypass switch, ontworpen voor missiekritische optische communicatie- en stroomvoorzieningssystemen.
Het integreert 8 × 10/100/1000Mbps PoE RJ45-poorten, 2 × 100/1000/2500Mbps SFP fiber uplink-poorten en 2 × LC fiber bypass-poorten, waardoor ononderbroken optische transmissie mogelijk is, zelfs bij stroomuitval of apparaatstoringen.
Ondersteunt IEEE 802.3af/at PoE met een totaal stroombudget tot 240W, de switch zorgt voor een betrouwbare stroomvoorziening aan IP-camera's, draadloze toegangspunten en industriële randapparaten.
Met zijn industriële IP40 metalen behuizing, DIN-rail of wandmontage en -40°C tot +75°C bedrijfstemperatuur, is de IM-FBP288GW speciaal gebouwd voor ruwe omgevingen waar netwerkbeschikbaarheid en optische padbescherming cruciaal zijn.
2. Specificatie
|
Productnaam
|
10/100/1000Mbps Managed Industrial PoE Fiber Bypass Switch(2F+8TP)
|
|
Modelnummer
|
IM-FBP288GW
|
|
Poort
|
2*100/1000/2500Mpbs SFP-poorten
2* LC bypass-poorten(SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45(Ondersteunt MDI/MDIX automatische detectie)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorsteltijd: <10us
Systeem bandbreedte: 26Gbps (geen verkeersopstopping)
Doorvoersnelheid: 19.344Mpps
DRAM-grootte: 128M
Flash-grootte: 16M
Packet buffer grootte: 4Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, netwerk, fiber
PWR: Stroom
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Fiber: FX1/FX2
|
|
Voeding
|
Ingangsspanning: 48V (max. 52V)
PoE-uitgangsspanning: 48V
Enkele PoE-uitgangsvermogen: 30W (poort 1~8)
Max. budget: 240W
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Omgeving
|
Bedrijfstemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Surge: IEC61000-4-5, Differentieel ±2KV, Common±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-niveau
Afmeting: 158*115*60mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
|
Fiber Bypass
|
|
Categorie
|
Eenheid
|
Specificatie
|
|
Golflengtebereik
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Testgolflengte
|
nm
|
850/1300
|
1310/1550
|
|
Invoegverlies
|
dB
|
Typ: 0.6 Max: 1.0
|
Typ: 0.6 Max: 1.0
|
|
Retourverlies
|
dB
|
MM≥30 SM≥50
|
|
Kanaaloverspraak
|
dB
|
MM≥35 SM≥55
|
|
Polarisatieverlies
|
dB
|
≤0.05
|
|
Golflengteverlies
|
dB
|
≤0.05
|
|
Temperatuurverlies
|
dB
|
≤0.05
|
|
Herhaalbaarheid
|
dB
|
≤0.05
|
|
Bedrijfsspanning
|
v
|
3.3V-5V
|
|
Levensduur
|
keer
|
≥100000000
|
|
Schakeltijd
|
ms
|
≤10
|
|
Optisch zendvermogen
|
mw
|
≤500
|
|
Bedrijfstemperatuur
|
ºc
|
-20~+70
|
|
Opslagtemperatuur
|
ºc
|
-40~+85
|
Als een onmisbaar onderdeel van het optische communicatie- en beschermingssysteem is de fiber bypass zeer betrouwbaar en stabiel voor verschillende optische padbehoeften, zoals
-
Metropolitan area network (MAN)
-
Dynamische configuratie van add/drop multiplexing
-
Systeemmonitoring
-
Laboratoriumonderzoek en -ontwikkeling
Tegelijkertijd kenmerkt de fiber pass switch
-
Laag invoegverlies
-
Breed golflengtebereik
-
Lage kanaaloverspraak
3. WEB Info
- Ondersteuning voor kabeldiagnose en kan het foutpunt lokaliseren
- Ondersteuning voor IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseert het stroomverbruik
- Ondersteuning voor STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Ondersteuning voor QoS, transportclassificatie QoS, CoS, bandbreedtecontrole (invoer/uitvoer richting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, op Mac VLAN gebaseerd, IP-subnet VLAN, Protocol VLAN, VLAN-conversie, MVR
- Ondersteuning voor dynamische IEEE802.3ad LACP linkaggregatie, statische linkaggregatie
- Ondersteuning voor IGMP/MLD snooping V1/V2/V3, IGMP filtratie/modulatie, IGMP zoeken
- Ondersteuning voor IGMP agent rapport, MLD snooping
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning voor Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
- Ondersteuning voor software-upgrade via TFTP en HTTP, firmware redundantie voorkomt upgrade mislukking
- Ondersteuning voor DHCP client/Relay/Snooping/Snooping optie 82/Relay optie 82
- Ondersteuning voor RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Toepassing
- Metropolitan Area Networks (MAN) – Zorgt voor ononderbroken fibertransmissie wanneer inline apparaten uitvallen of onderhoud vereisen.
- CCTV & Security Surveillance Systems – Voedt IP-camera's via PoE en beschermt tegelijkertijd fiberverbindingen in buiten- en wegopstellingen.
- Industriële automatisering & monitoring – Handhaaft continue communicatie in fabrieken, onderstations en industriële controlenetwerken.
- Optische netwerkmonitoringsystemen – Ideaal voor het invoegen van monitoring-, analyse- of beschermingsapparatuur zonder het risico van verkeersonderbreking.
- Laboratorium- & R&D-omgevingen – Biedt stabiele, herhaalbare fiberschakeling voor optische tests en systeemvalidatie.
- Transport & Smart City Infrastructure – Ondersteunt verkeersmonitoring, spoorwegcommunicatie en stadsbrede bewakingsnetwerken.
5. Paklijst
Opmerking
Accessoires (DIN-railbeugel, optische module, voeding, patchcord, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
Verzenddoos informatie
Productgrootte: 15.8*11.5*6cm
Binnendoosgrootte: 25.3*20.8*8cm
Productgewicht: 0.75Kg
Verpakkingsgewicht: 0.9Kg
Hoofddoosgrootte: 55.5*40*41cm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20Kg
6. FAQ
1, Op welke chip is het gebaseerd?
Olycom: Vitesse
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsterminalblok etc.)
3, Kan ik het aansluiten op 10/100M apparaten?
Olycom: Ja
Voor LAN-poorten zijn ze 10/100/1000M automatische detectie
Voor fiberpoorten configureer dan een snelheid van 100 Mbps via Web GUI of CLI
4, Kan ik de PoE-functie voor sommige poorten uitschakelen wanneer dat nodig is?
A: Ja
Alle PoE managed switches in deze serie ondersteunen PoE-beheer
Stel de PoE-status in via Web GUI of CLI
5, Doen jullie SKD/CKD?
A: Ja
Als fabriek hebben we dit al vaak gedaan.
