4 Port Industrial PoE Switch met vezelbypass
1. Overzicht
De IM-FBP244GW is een volledig beheerde industriële PoE-vezel-bypass-switch die is ontworpen voor Ethernet- en optische transmissienetwerken met een hoge beschikbaarheid.
Door het integreren van Gigabit PoE-toegang, multi-gigabit glasvezel uplinks en dubbele optische bypasskanalen, zorgt het voor ononderbroken netwerkconnectiviteit, zelfs tijdens stroomverlies of apparaatfalen.
Gebouwd om betrouwbaar te werken in harde omgevingen, combineert de schakelaar geavanceerde management functies van laag 2 met drager-klasse glasvezel bescherming,Dit maakt het een ideale oplossing voor netwerken met een missiecritische functie., veerkracht en gecentraliseerde controle zijn essentieel.
2. Specificatie
|
Productnaam
|
10/100/1000Mbps beheerde industriële PoE-vezel-bypass-switch ((2F+4TP)
|
|
Model nr.
|
IM-FBP244GW
|
|
Haven
|
2*100/1000/2500Mpbs SFP-poorten
2* LC-bypasspoorten ((SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4*10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 18 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
|
LED's
|
Energie, netwerk, glasvezel
PWR: Kracht
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid ((af als het 100Mb/s is)
Fibre: FX1/FX2
|
|
Stroomvoorziening
|
Inlaatspanning: 48V (maximaal 52V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 30W ((poort 1~4)
Maximaal budget: 120 W
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde standaard worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
|
Fiber bypass
|
|
Categorie
|
Eenheid
|
Specificatie
|
|
Golflengtebereik
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Testgolflengte
|
nm
|
850/1300
|
1310/1550
|
|
Invoegverlies
|
dB
|
Typ: 0,6 Max: 1.0
|
Typ: 0,6 Max: 1.0
|
|
Verlies van opbrengst
|
dB
|
MM≥30 SM≥50
|
|
Kanalcrosstalk
|
dB
|
MM≥35 SM≥55
|
|
Verlies van polarisatie
|
dB
|
≤ 0.05
|
|
Waallengteverlies
|
dB
|
≤ 0.05
|
|
Temperatuurverlies
|
dB
|
≤ 0.05
|
|
Herhaalbaarheid
|
dB
|
≤ 0.05
|
|
Werkspanning
|
v
|
3.3V-5V
|
|
Levensduur
|
Tijd
|
≥ 100000000
|
|
Tijd voor het schakelen
|
ms
|
≤ 10
|
|
Optisch vermogen van de transmissie
|
mW
|
≤ 500
|
|
Werktemperatuur
|
o
|
-20~+70
|
|
Bergingstemperatuur
|
o
|
-40~+85
|
3. WEB UI
1Geïntegreerde optische bypass bescherming
Dual LC vezel bypass poorten automatisch optische continuïteit te behouden wanneer de schakelaar wordt uitgeschakeld of een fout ondervindt
Ultra-lage invoegverlies en snelle schakeling zorgen voor minimale impact op de glasvezelsignaalkwaliteit
Ondersteunt zowel enkelmodus- als meermodusvezel, geschikt voor korte- en langeafstandstransmissie
2. High-Performance PoE & Switching Capacity
8× Gigabit RJ45 PoE-poorten die IEEE 802.3af/aanbod leveren met een vermogen tot 30 W per poort
Totaal PoE-budget tot 240 W, ondersteunt krachtige IP-camera's, draadloze toegangspunten en toegangsapparaten
2× 100/1000/2500Mbps SFP-poorten bieden flexibele glasvezel-uplinks voor aggregatie- of ringnetwerken
Niet-blokkerende schakelingsarchitectuur met hoge doorvoer en lage doorstuurlatentie
3Geavanceerd netwerkbeheer en -bescherming
Volledig beheer van laag 2, inclusief VLAN, QoS, IGMP-snooping, linkaggregatie en verkeerscontrole
Ondersteunt STP/RSTP/MSTP en ITU-T G.8032 ERPS, waardoor snelle ringbescherming en redundantie mogelijk zijn
Web GUI, CLI, SNMP en remote management voor gemakkelijke implementatie en onderhoud
Ingebouwde diagnostische kabels en energiezuinige Ethernet (EEE) voor geoptimaliseerde werking
4. Industriële betrouwbaarheid
Breed werktemperatuurbereik van -40°C tot +75°C
6KV Ethernet-overspanningsbescherming en industriële EMC-naleving
Robuuste IP40 metalen behuizing met DIN-rail- of wandmontageopties
ontworpen voor continue werking in buitenkasten en industriële terreinen
4. Toepassing
1Metropolitaanse netwerken (MAN)
Zorg voor ononderbroken glasvezeloverdracht en snel herstel in ringgebaseerde metro Ethernet-implementaties.
2Beveiligings- en bewakingssystemen
Het aansturen en samenvoegen van IP-camera's met behoud van glasvezelcontinuïteit tijdens onderhoud of stroomstoring.
3Industrieel automatiseren en nutsbedrijven
Ondersteuning van SCADA-systemen, onderstations en transportnetwerken wanneer de stilstand van het netwerk onaanvaardbaar is.
4Campus & Smart City-infrastructuur
Biedt veerkrachtige PoE-toegang en glasvezelaggregatie voor slimme verlichting, toegangscontrole en draadloze dekking.
5. Telecom & Critical Communication Networks (Telecom- en kritieke communicatienetwerken)
Het werkt als een rand- of aggregatie-switch met ingebouwde glasvezelbypass om de algemene overlevingskans van het netwerk te verbeteren.

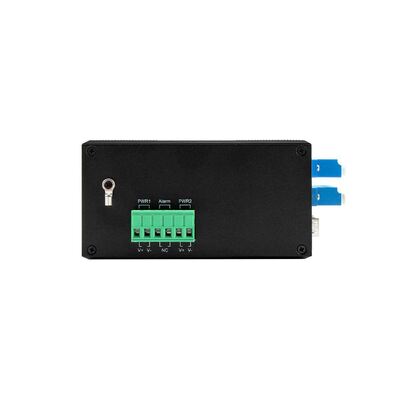

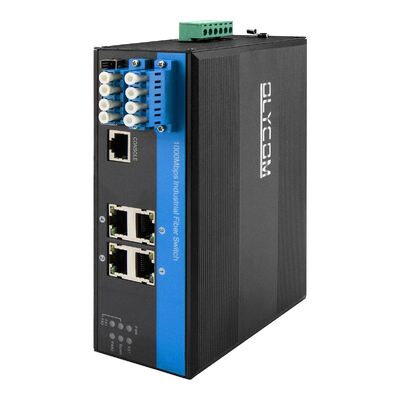

5Foto's.
6. Accessoire
|
Industriële optische module
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Industriële DIN-stroomtoevoer
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen.
|
AC220V tot DC12V1.67A, -30°C ∼70°C
|
|
Verwijderingsprogramma's
|
AC220V tot DC24V1A, -30°C ∼70°C
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld.
|
AC220V tot DC48V1.6A, -30°C ∼70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V tot DC48V2.5A, -40°C ∼70°C
|
|
De in punt 6.2.4.1 bedoelde gegevens worden gebruikt voor de identificatie van de in punt 6.2.4.2 bedoelde voertuigen.
|
AC220V tot DC48V5A, -40°C ∼70°C
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen.
|
AC220V tot DC48V10A, -40°C ∼70°C
|
