4-Poort Gigabit DIN PoE Switch
1. Overzicht

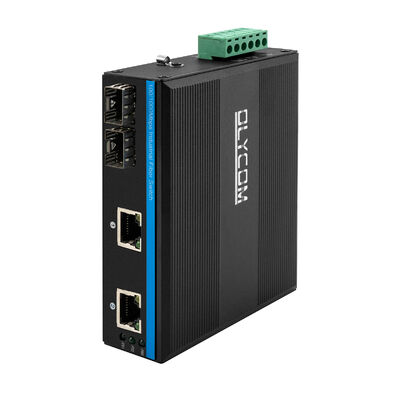

De IM-FP222GE is een compacte industriële Gigabit PoE glasvezel switch, ontworpen om betrouwbare data- en stroomverbindingen te leveren in zware en kritieke omgevingen.
Met twee Gigabit SFP glasvezelpoorten en twee 10/100/1000Mbps PoE Ethernet-poorten maakt hij naadloze integratie mogelijk van glasvezelbackbone-netwerken met aangedreven randapparatuur zoals IP-camera's en draadloze toegangspunten.
Met een breed bedrijfstemperatuurbereik (-40°C tot +75°C), robuuste overspanningsbeveiliging en een robuuste DIN-rail metalen behuizing, is de IM-FP222GE gebouwd voor continu gebruik in industriële automatisering, transport en bewakingssystemen buitenshuis.
Het is een ideale oplossing voor IP-bewaking, wind, elektriciteit, metro PIS, montageautomatisering, stroom SCADA, afvalwaterzuivering, metallurgie, intelligent transport, spoorwegtransport, militaire en andere industrieën
2. Specificatie
|
Productnaam
|
10/100/1000Mbps Industriële PoE Glasvezel Switch (2F+2TP)
|
|
Modelnummer
|
IM-FP222GE
|
|
Poort
|
2x100/1000M SFP Glasvezel
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 (Ondersteunt automatische detectie van MDI/MDIX)
1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorsteltijd:<10us
Systeem bandbreedte: 8 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 5.952Mmps
MAC: 4K
Pakketbuffergrootte: 1.75Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, Glasvezel, Netwerk, PoE
PWR: Stroom
Glasvezel: FX1, FX2
Aan: transmissie is normaal
Uit: transmissie is NIET normaal (defecte optische module of verbroken)
Koper oranje: PoE-indicator
Aan: PoE werkt
Uit: PoE werkt niet of dit is een niet-PoE-apparaat
Koper groen: Snelheidsindicator
Aan: transmissiesnelheid is 1000 Mbps
Knipperend: in transmissie
Uit: Verbroken of werksnelheid is 10/100 Mbps
|
|
Stroomverbruik
|
Volledige belasting zonder PoE ≤5W
|
|
Voeding
|
PoE-voeding ingangsspanning: 48V (max. 52V)
Enkele PoE-voeding uitgangsvermogen: 30W (poort 1~2)
Totaal budget: 60W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
1/2 (V+), 3/6 (V-)
|
|
Omgeving
|
Bedrijfstemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 114*93*35mm

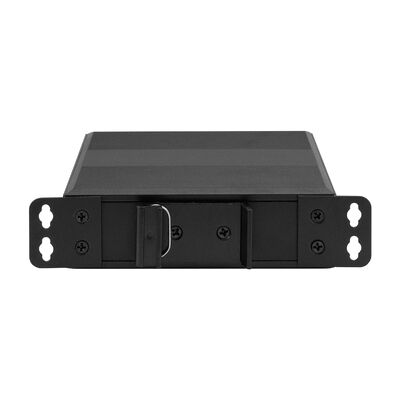

Montagemethode: Din-rail/Wandmontage
Gewicht: 0.35Kg/0.45Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
3. Belangrijkste kenmerken
1. Gigabit Glasvezel & PoE Integratie
2× 100/1000Mbps SFP glasvezelpoorten die multimode- en single-mode glasvezelmodules ondersteunen voor flexibele transmissieafstanden
2× 10/100/1000Mbps RJ45 PoE-poorten die voldoen aan IEEE 802.3af/at, met een vermogen tot 30W per poort
Totaal PoE-vermogensbudget van 60W, geschikt voor IP-camera's met hoog vermogen en draadloze apparaten
2. Stabiele schakelprestaties
Store-and-forward schakelarchitectuur zorgt voor gegevensintegriteit
Hoge systeem bandbreedte met niet-blokkerend doorsturen en lage latentie
Automatische onderhandeling en Auto MDI/MDIX vereenvoudigen de netwerkimplementatie
Flow control ondersteuning voor zowel full-duplex als half-duplex communicatie
3. Industriële betrouwbaarheid
6KV Ethernet overspanningsbeveiliging en sterke EMC-immuniteit voor buiten- en omgevingen met hoge interferentie
Brede DC-voedingsingang (48V PoE-systeem) met omgekeerde polariteitsbescherming
Ventilatorloze gegolfde metalen behuizing (IP40) voor efficiënte warmteafvoer
DIN-rail of wandmontage opties voor flexibele installatie
4. Eenvoudige bewaking & naleving
LED-indicatoren voor stroom, glasvezelverbinding, Ethernet-activiteit, snelheid en PoE-status
Voldoet aan CE- en FCC-normen, geschikt voor wereldwijde implementaties
4. Afmeting
- 1pc switch
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-railbeugel, optische module, voeding, patchkabel, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
Verzenddoos informatie
Productgrootte: 11.4*9.3*3.5cm
Binnendoosgrootte: 23*16.5*5.8cm
Productgewicht: 0.35Kg
Verpakkingsgewicht: 0.45Kg
Masterdoosgrootte: 67*33*47cm
Verpakkingshoeveelheid: 40 stuks
Verpakkingsgewicht: 20Kg
5. Accessoire
|
Industriële Optische Module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industriële DIN-voeding
|
|
IM-DAC220/DC48V2.5A
|
AC220V naar DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V naar DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V naar DC48V10A, -40℃～70℃
|
6. Toepassing
1, CCTV PoE-systeem
2, Glasvezel Telecom
