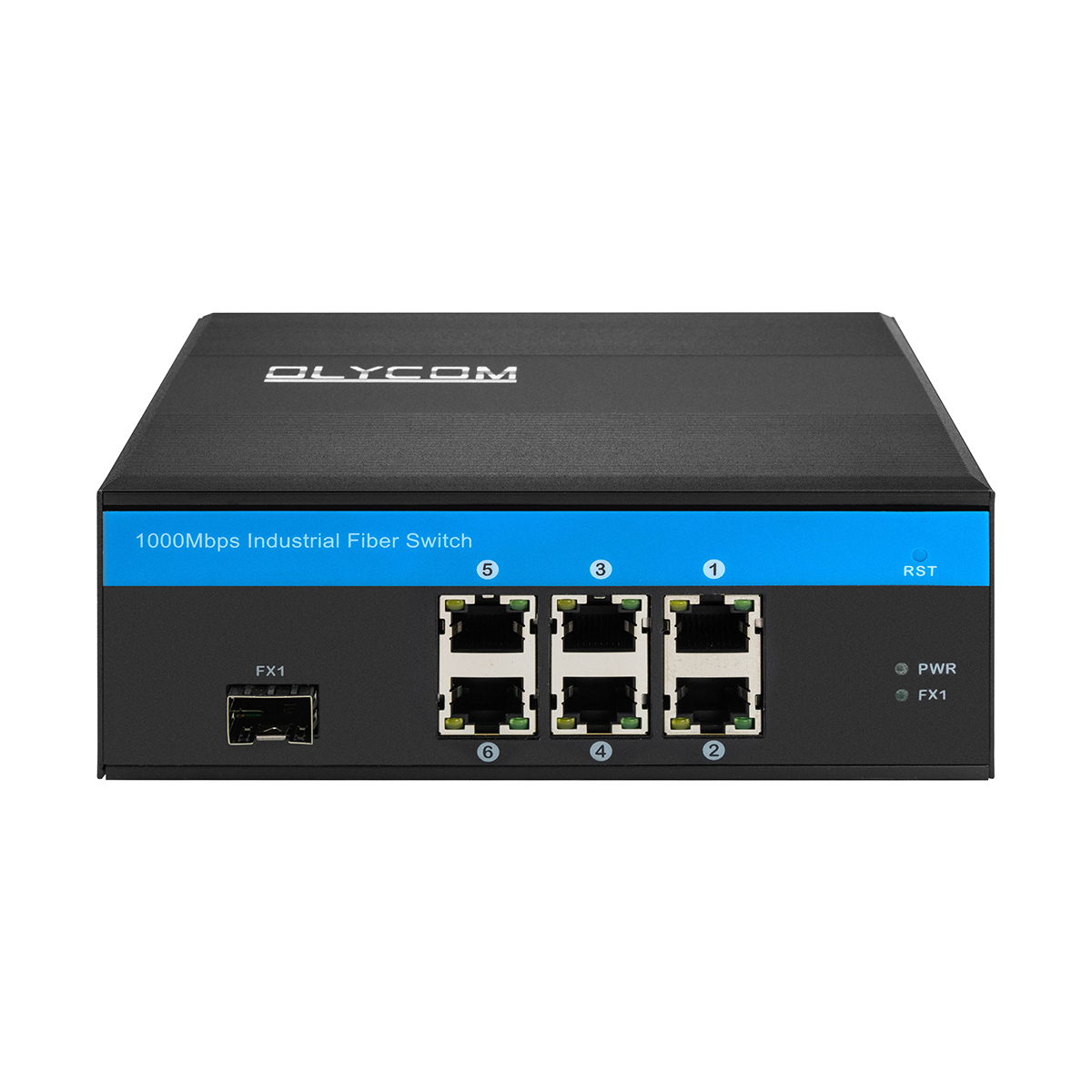

Olycom Gigabit Ethernet Glasvezel Switch
Belangrijkste Kenmerken
1. Gigabit Ethernet met Glasvezel Uplink
Meerdere auto-sensing 10/100/1000Mbps RJ45-poorten bieden flexibele apparaatconnectiviteit, terwijl een 1000Mbps SFP-sleuf langeafstandstransmissie via glasvezel ondersteunt met behulp van multimode- of single-mode modules.
2. Lange Afstand & Ruisbestendige Transmissie
Glasvezelconnectiviteit maakt stabiele communicatie over afstanden tot tientallen kilometers mogelijk, waardoor de switch ideaal is voor elektrisch rumoerige of geografisch verspreide installaties.
3. Industriële Betrouwbaarheid
Ontworpen voor extreme omstandigheden, werkt de switch betrouwbaar van -40°C tot +75°C en beschikt over 6kV Ethernet-overspanningsbeveiliging, wat stabiele prestaties in buiten- en industriële omgevingen garandeert.
4. Stabiele Schakelprestaties
Een store-and-forward schakelarchitectuur met Gigabit-doorvoer zorgt voor een soepele gegevensdoorsturing voor controle-, bewakings- en automatiseringsverkeer.
5. Brede Spanning Voeding
Ondersteunt een breed DC-voedingsbereik, inclusief omgekeerde polariteitsbescherming, waardoor flexibele integratie in industriële voedingssystemen mogelijk is.
6. Compact, Ventilatieloos Ontwerp
Ventilatieloze natuurlijke koeling en een compacte IP40-geclassificeerde metalen behuizing verminderen de onderhoudsvereisten en maken stille werking in schakelkasten mogelijk.
7. Eenvoudige Installatie & Integratie

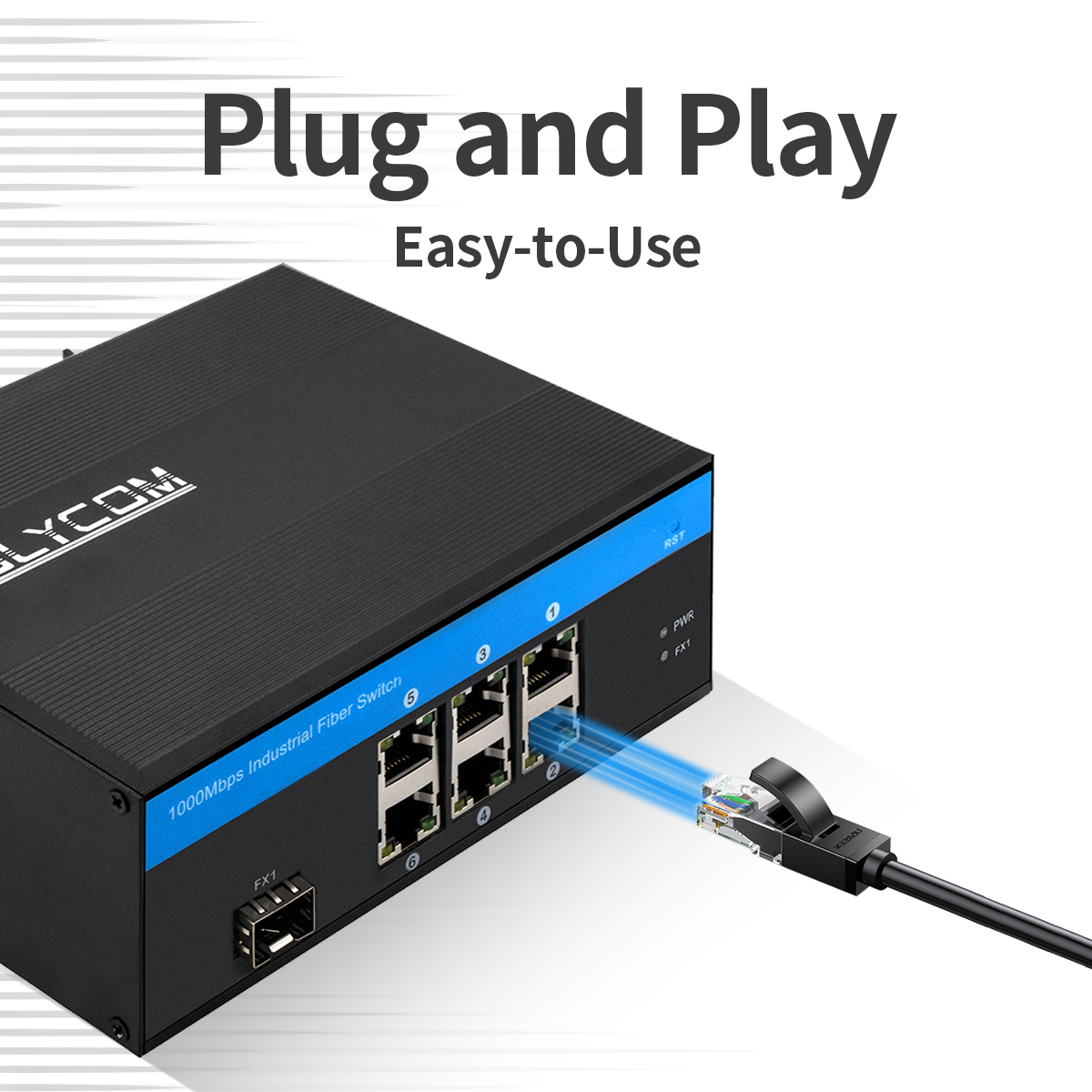

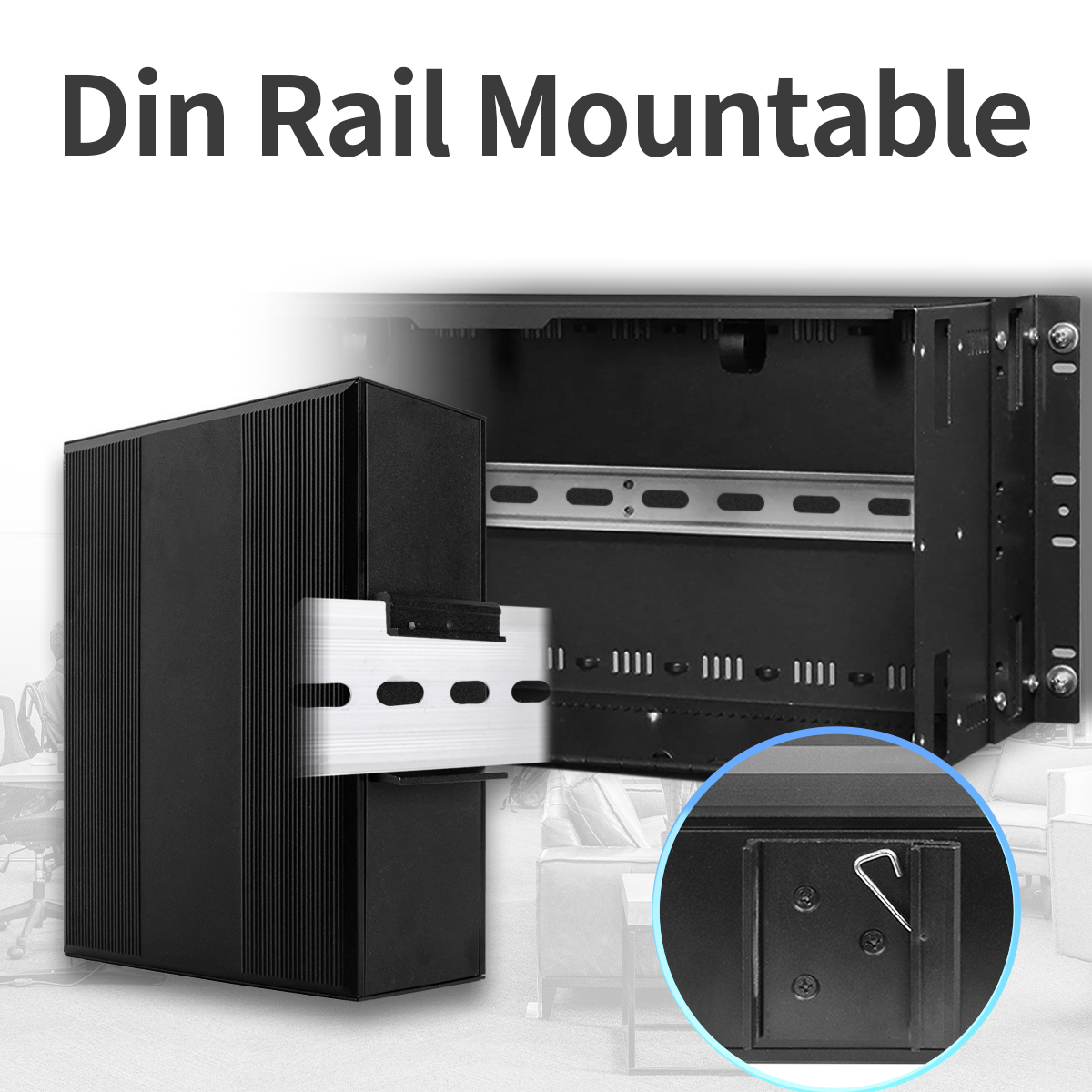

Auto MDI/MDIX vereenvoudigt de bedrading, terwijl DIN-rail- of wandmontage snelle installatie in industriële panelen en veldbehuizingen mogelijk maakt.
Specificatie van Industriële Netwerk Switch
|
Productnaam
|
10/100/1000Mbps Industriële Glasvezel Switch (1F+6TP)
|
|
Modelnummer
|
IM-FS160GE
|
|
Poort
|
1x 1000Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
8x10/100/1000M UTP RJ45 (Ondersteunt MDI/MDIX auto-sensing)
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Systeem bandbreedte: 14Gbps (geen verkeersopstopping)
Doorvoersnelheid: 10.416Mmps
MAC: 4K
Pakketbuffergrootte: 1.75Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
SFP-poort, transmissieafstand: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED's
|
Voeding, netwerk, glasvezel
|
|
Voeding
|
Ingangsspanning: DC 12-52V
Onbelast vermogen: 5W
Omgekeerde aansluiting: ondersteuning
|
|
Omgeving
|
Bedrijfstemperatuur: -40～75°C
Opslagtemperatuur: -40～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële Normen
|
EMI: FCC Part 15 Subpart B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surge) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Verkeerscontrole: NEMA-TS2
Trillingen: IEC 60068-2-6
Vrije val: IEC 60068-2-32
Schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
|
Veiligheid
|
CE-markering, commercieel
CE/LVD EN60950
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing
Veiligheidsklasse: IP40
Afmeting: 158 x 115 x 60mm
Montagemethode: Din-rail/Wandmontage
|
|
Garantie
|
Vervanging binnen 1 jaar; 3 jaar reparatie
|
Toepassing
1. Industriële Automatiseringsnetwerken
Ideaal voor het aansluiten van PLC's, HMI's, sensoren en controllers binnen fabrieks- en procesautomatiseringssystemen.
2. Transport- & Verkeerssystemen
Geschikt voor wegkasten, spoorwegsignalering en verkeerscontrolenetwerken die robuuste glasvezelconnectiviteit vereisen.
3. Energie- & Nutsinfrastructuur
Ondersteunt onderstations, windmolenparken en nutsvoorzieningen met stabiele Ethernet- en glasvezelcommunicatie.
4. Beveiligings- & Bewakingssystemen
Betrouwbare backbone- of toegangsswitch voor IP-bewakings- en bewakingsapparatuur die in ruwe omgevingen wordt ingezet.
5. Buiten- & Externe Installaties
Ontworpen voor langeafstand, interferentiebestendige netwerken in industriële en infrastructurele toepassingen buitenshuis.
Verpakkingsinformatie
Opmerking
Accessoires (DIN-railbeugel, voeding, netwerkkabel etc.) zijn NIET inbegrepen in de doos
Bereid deze zelf voor of koop een complete set bij ons
Verzenddoosinformatie
Productgrootte: 158*115*60mm
Binnendoosgrootte: 253*208*80mm
Productgewicht: 0.75Kg
Verpakkingsgewicht: 0.9Kg
Masterdoosgrootte: 555*400*410mm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20Kg
Overzicht
De Olycom IM-FS160GE is een compacte industriële Gigabit glasvezel Ethernet switch, ontworpen voor betrouwbare netwerkuitbreiding in ruwe omgevingen.
Met meerdere Gigabit koperpoorten en een Gigabit SFP glasvezel uplink, maakt het naadloze integratie van industriële Ethernet-apparaten mogelijk, terwijl de communicatieafstand ver wordt uitgebreid, verder dan de grenzen van koperkabels.
Ontworpen met een industriële metalen behuizing, een breed bedrijfstemperatuurbereik van -40°C tot +75°C en flexibele DIN-rail- of wandmontage, levert de IM-FS160GE stabiele, continue prestaties voor automatiseringssystemen, transportnetwerken en buiteninfrastructuur waar betrouwbaarheid cruciaal is.
Accessoire
|
Industriële Optische Module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industriële DIN Voeding
|
|
IM-DAC220/DC12V1.67A
|
AC220V naar DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V naar DC24V1A, -30℃～70℃
|
