1G-gebaseerde SFP-vezeloptische schakelaar 8 poort
Overzicht van 8-poort Gigabit Switch

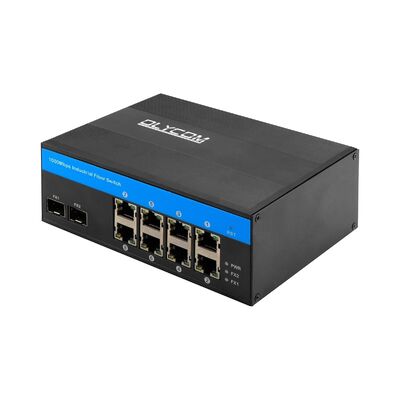

1De IM-FS280GE Industrial Gigabit Fiber Switch is een robuuste, plug-and-play Ethernet-oplossing die is ontworpen voor betrouwbare werking in harde industriële omgevingen.
2Met 2 Gigabit SFP-vezelpoorten en 8 Gigabit Ethernet-koperpoorten maakt het naadloze integratie van langeafstandsvezelverbindingen mogelijk met high-density edge-apparaatconnectiviteit.
3Gebouwd op een industriële schakelingsarchitectuur met een opslag- en doorstuurmechanisme, zorgt IM-FS280GE voor stabiele gegevensoverdracht en consistente prestaties onder zware netwerkbelastingen.De brede bereik redundante gelijkstroomtoevoer (DC12V ‡ DC52V) en omgekeerde polariteit bescherming verbeteren de betrouwbaarheid van het systeem in missie-kritieke implementaties.
4Met een breed werktemperatuurbereik van -40°C tot 75°C, versterkte metalen behuizing en industriële EMC-bescherming is deze schakelaar zeer geschikt voor buitenkasten, fabrieksvloeren,en onbeheerde installaties waar langdurige stabiliteit essentieel is.
Technische gegevens van industriële vezelschakelaars
|
Productnaam
|
10/100/1000Mbps industriële glasvezelswitch ((2F+8TP)
|
|
Model nr.
|
IM-FS280GE
|
|
Haven
|
2x1000M SFP-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 20 Gbps (niet-verkeersopstopping)
Doorverwijzingssnelheid: 14,88 Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
|

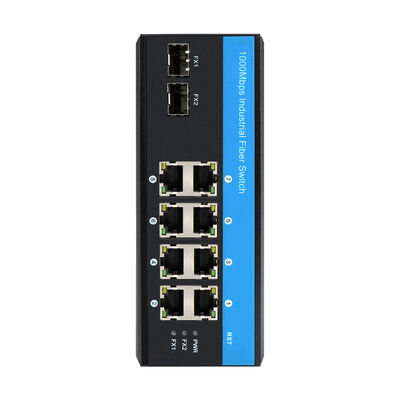

LED's
|
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1, FX2
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
Op:PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: de transmissie snelheid is 1000 Mbps
Blinkend: in transmissie
Af:Afsluiting of werkingssnelheid 10/100Mbps
|
|
Energieverbruik
|
Volledige belasting zonder PoE≤5W
|
|
Stroomvoorziening
|
Redundante DC12V~DC52V-invoer, meestal DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde standaard worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm

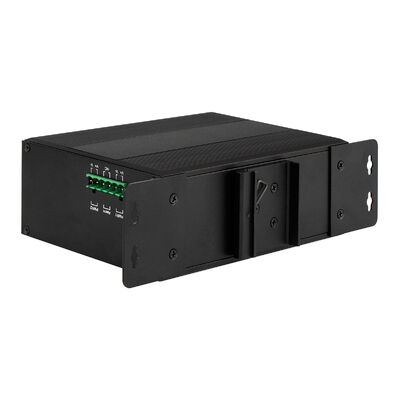

Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
3. Toepassing
IM-FS280GE wordt veel gebruikt in industriële en infrastructuurnetwerken waar betrouwbaarheid, afstand en milieuvriendelijkheid van cruciaal belang zijn, waaronder:
- IP-bewakings- en beveiligingssystemen
- Energievoorzieningen en SCADA-netwerken
- Spoorwegen, metro's en vervoerssystemen
- Infrastructuur voor windenergie en energie
- Fabriekautomatisering en assemblagelijnen
- Intelligente vervoerssystemen (ITS)
- Waterzuivering en afvalwaterbewaking
- Militaire en harde industriële omgevingen
4. Belangrijkste kenmerken
Gigabit-vezel- en ethernetconnectiviteit
Uitgerust met 2 × 1000Mbps SFP-vezelslotten en 8 × 10/100/1000Mbps auto-sensing RJ45-poorten, ondersteunt de switch flexibele netwerktopologieën,Het maakt zowel glasvezeloverdracht over lange afstanden als hogesnelheidskoperen toegang aan de rand mogelijk.
Industriële betrouwbaarheid
De IM-FS280GE is ontworpen voor continue werking in extreme omgevingen en ondersteunt -40 °C tot 75 °C, beschikt over een golvende metalen behuizing en biedt 6KV Ethernet-overspanningsbescherming.waardoor het ideaal is voor industriële en buitentoepassingen.
Stabiele prestaties en efficiënte schakeling
De niet-blokkerende schakelstof, lage doorstuurlatentie en voldoende pakketbuffering zorgen voor een soepele gegevensstroom voor bandbreedte-intensieve toepassingen zoals videostreaming en real-time monitoring.
Flexible power input voor industriële systemen
Ondersteunt redundante gelijkstroomtoevoer die vaak wordt gebruikt in industriële besturingssystemen (12V / 24V / 48V), waardoor de uptime van het netwerk wordt verbeterd en de energie-integratie wordt vereenvoudigd.
Eenvoudige installatie en naleving
Het apparaat voldoet aan de CE- en FCC-normen en voldoet aan de wereldwijde eisen van industriële netwerken.
5. Accessoire
|
Industriële optische module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Industriële DIN-stroomtoevoer
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen.
|
AC220V tot DC12V1.67A, -30°C ∼70°C
|
|
Verwijderingsprogramma's
|
AC220V tot DC24V1A, -30°C ∼70°C
|
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Realtek
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Is het geregeld?
- Nee.
Het is gewoon eenvoudig plug-and-play, maar we hebben een beheerd model ((IM-FS280GM)
