Olycom 5-poorts industriële beheerde PoE-switch
Overzicht
1. De IM-WP054GM industriële web-beheerde PoE-switch is een compacte maar krachtige Gigabit Ethernet-oplossing ontworpen voor industriële netwerken die zowel intelligent beheer als betrouwbare PoE-stroomvoorziening vereisen.

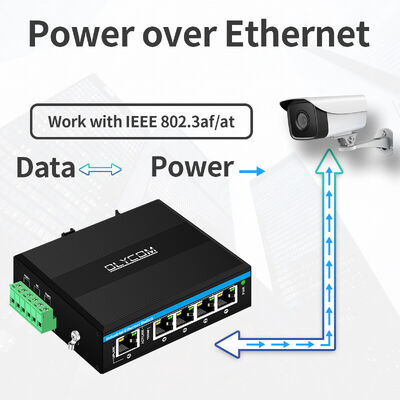

2. Met 5 Gigabit Ethernet-poorten, waaronder 4 IEEE 802.3af/at PoE-poorten, maakt het data- en stroomoverdracht via een enkele Ethernet-kabel mogelijk naar apparaten zoals IP-camera's, draadloze toegangspunten en industriële terminals.
3. Ontworpen voor veeleisende omgevingen, ondersteunt IM-WP054GM actieve 48V PoE met een totaal stroombudget van maximaal 120W, wat een stabiele stroomvoorziening garandeert voor meerdere gevoede apparaten over afstanden tot 100 meter. Het industriële hardware-ontwerp, in combinatie met een breed bedrijfstemperatuurbereik van -40°C tot 75°C, maakt het geschikt voor zowel binnen- als buitentoepassingen in de industrie.
4. Met een intuïtieve webgebaseerde beheerinterface biedt deze switch geavanceerde netwerkcontrole en -bewaking, waardoor systeemintegrators en operators veilige, efficiënte en schaalbare industriële Ethernet-netwerken kunnen bouwen.
5. Het is een ideale oplossing voor IP-bewaking, windenergie, elektriciteit, metro PIS, montageautomatisering, stroom SCADA, afvalwaterzuivering, metallurgie, intelligente transport, spoorwegvervoer, militaire en andere industrieën
Specificatie
|
Productnaam
|
10/100/1000 Mbps industriële web-beheerde PoE Ethernet-switch (5TP)
|
|
Modelnummer
|
IM-WP054GM
|
|
Poort
|
5*10/100/1000M UTP RJ45
1x6-PIN stroomaansluitblok
|
|
Protocol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Schakelfuncties
|
Transmissiemodus: Opslag en doorsturen
Doorsteltijd:<10us
Systeembandbreedte: 10 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 14.88Mpps
MAC: 2K
Pakketbuffergrootte: 1.75Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, Netwerk
PWR: Stroom
Koperoranje: Snelheidsindicator
Aan: Werksnelheid is 1000 Mbps
Uit: Verbinding verbroken of werksnelheid is 10/100 Mbps
Kopergroen: Link/Act-indicator
Aan: transmissie is normaal
Knipperend: in transmissie
Uit: transmissie is NIET normaal
|
|
Stroomvoorziening
|
Redundante ingangsspanning: DC48V
Omgekeerde aansluiting: ondersteuning
|
|
PoE
|
Bedrading: 1/2 (V+), 3/6 (V-)
Enkele PoE-uitgangsvermogen: 15.4W/30W (poort 1~4)
Totaal PoE-budget: 120W
PoE-afstand: 100 meter
PoE-uitgangsspanning: DC48V, actieve PoE
|
|
Omgeving
|
Bedrijfstemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Bedrijfsvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-niveau
Afmeting: 114*93*35mm

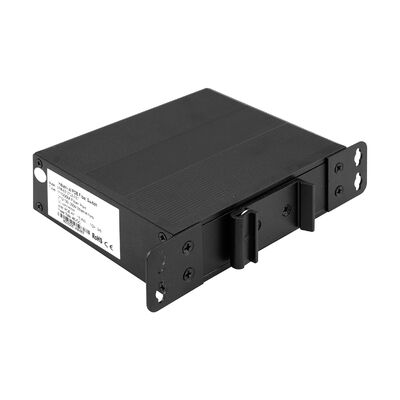

Montagemethode: Din-rail/Wandmontage
Gewicht: 0.35Kg/0.45Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Belangrijkste kenmerken
Beheerde industriële PoE-schakeling
Biedt 5× 10/100/1000 Mbps auto-sensing RJ45-poorten, met PoE/PoE+-ondersteuning op poorten 1–4, die automatisch aangesloten apparaten detecteren en tot 30W per poort leveren in overeenstemming met de IEEE 802.3af/at-normen.
Geavanceerde webbeheermogelijkheden
Ondersteunt een uitgebreide set Layer 2-beheerfuncties, waaronder VLAN, QoS, IGMP Snooping, Link Aggregation, RSTP, Loop Protection, Port Mirroring, Bandwidth Control en SNMP, waardoor precieze verkeerscontrole en netwerkoptimalisatie mogelijk zijn.
Hoge betrouwbaarheid voor zware omgevingen
Gebouwd met een IP40-geclassificeerde metalen behuizing, industriële EMC-bescherming en 6KV Ethernet-overspanningsbeveiliging, zorgt de switch voor een stabiele werking in elektrisch rumoerige en buitenomgevingen.
Industrieel stroomontwerp
Gebruikt redundante DC48V-stroomingang met omgekeerde polariteitsbescherming, in overeenstemming met gangbare industriële stroomsystemen en het verbeteren van de netwerktijd in kritieke toepassingen.
Compacte en flexibele installatie
De compacte vormfactor ondersteunt DIN-rail- of wandmontage, waardoor het gemakkelijk te installeren is in schakelkasten, wegbehuizingen of ruimtebeperkte industriële panelen.
WEB UI
Toepassing
- IP-bewakings- en beveiligingssystemen
- Fabrieksautomatisering en industriële besturingsnetwerken
- Stroomvoorzieningen en SCADA-systemen
- Spoorweg-, metro- en metro PIS-systemen
- Intelligente transportsystemen (ITS)
- Windenergie en energie-infrastructuur
- Waterzuivering en rioolwaterzuivering
- Draadloze toegang buitenshuis en edge-netwerken
Verpakkingsinformatie
1pc switch
1pc gebruikershandleiding
Accessoires (DIN-railbeugel, voeding, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
Verzenddoosinformatie
Productgrootte: 11.4*9.3*3.5cm
Binnendoosgrootte: 23*16.5*5.8cm
Productgewicht: 0.35Kg
Verpakkingsgewicht: 0.45Kg
Masterdoosgrootte: 67*33*47cm
Verpakkingshoeveelheid: 40 stuks
Verpakkingsgewicht: 20Kg
Bestelinformatie
|
IM-WS050GE
|
Industriële Ethernet-switch
5*100/1000M, Ongemanaged, Niet-PoE, DC12V~DC52V dubbele ingang
Ideaal in voertuignetwerk of industriële automatiseringssysteem
|
|
IM-WP054GE
|
Industriële PoE-switch
5*100/1000M, Ongemanaged, PoE af/at voor poort 1~4, 120W budget
DC48V~DC52V dubbele ingang
Ideaal in CCTV-beveiligingssysteem
|
|
IM-WP054BGE
|
Industriële PoE-switch
5*100/1000M, Ongemanaged, PoE af/at voor poort 1~4, 120W budget
DC12V~DC48V dubbele ingang, Met interne stroombooster
Ideaal in voertuignetwerk of zonne-energiesysteem
|
|
IM-WPD054GE
|
Industriële PoE-switch
5*100/1000M, Ongemanaged, 1*PD-poort (30W/60W/90W)+PoE af/at voor poort 1~4, Geen extra voeding nodig
Ideaal in CCTV-beveiligingssysteem
|
|
IM-WS050GM
|
Industriële web-beheerde switch
5*100M/1000M, Web-beheerd (QoS, VLAN etc.), Niet-PoE
DC12V~DC52V dubbele ingang
Ideaal in industriële automatiseringssystemen
|
|
IM-WP054GM
|
Industriële web-beheerde PoE-switch
5*100M/1000M, Web-beheerd (QoS, VLAN etc.)
PoE af/at voor poort 1~4, 120W budget, DC48V~DC52V dubbele ingang
Ideaal in industriële automatiseringssystemen
|
