Belangrijkste kenmerken
1. Multi-Gigabit Fiber & Gigabit Copper Architectuur
twaalf 10/100/1000Mbps RJ45-poorten bieden flexibele toegangsconnectiviteit, terwijl vier SFP/SFP+-slots snelheden tot 10 Gbps ondersteunen,het mogelijk maken van een soepele samenvoeging van de fabrieksvloer naar de industriële ruggengraat.
2Geavanceerde TSN voor deterministische Ethernet
Volledige ondersteuning voor belangrijke TSN-standaarden zoals IEEE 802.1AS-tijdsynchronisatie, 802.1Qbv-time-aware shaping, 802.1Qbu-frame-preemptie en 802.1CB-naadloze redundantie zorgt voor ultralage latentie,Jittercontrole, en nul pakketverlies voor missie-kritiek verkeer.
3Hoogprecise tijdssynchronisatie.
Geïntegreerde IEEE 1588v2 PTP en SyncE bieden een nauwkeurige klokverdeling over alle poorten, ondersteunen profielen die worden gebruikt in industriële automatisering, stroomsystemen en transportnetwerken.
4. Layer 3 Routing & Industrial Redundancy
Full Layer 3-beheer met IPv4/IPv6-routing (RIP, OSPF) maakt schaalbaar netwerkontwerp mogelijk, terwijl ondersteuning voor ERPSv2, MRP, RSTP, MSTP en sub-50ms-herstel beschermt tegen link- en knooppesten.
5. Industrieel geschikte stroom en bescherming
Dual DC 9 56V redundante stroominvoer met alarmerelee zorgen voor continue werking. Verbeterde overspanning en ESD-bescherming beschermen de schakelaar in elektrisch lawaaierige omgevingen.
6. Alomvattende beveiliging en beheer
Beveiliging op ondernemingsniveau, waaronder ACL's, 802.1X, RADIUS, TACACS +, gecombineerd met flexibel beheer via Web, CLI, SNMP, SSH, maakt de switch geschikt voor zowel OT- als IT-convergentie.
7Robuust, ruimtezuinig ontwerp

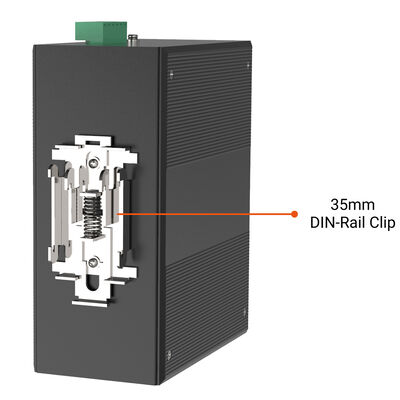

Een compacte IP40 aluminium behuizing met DIN-rail en wandmontage maakt een gemakkelijke installatie mogelijk in bedieningskasten, onderstations en wegkasten.

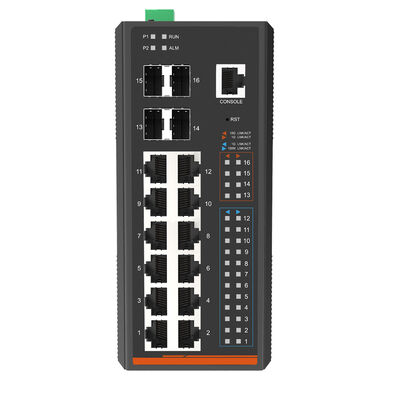

Specificatie
|
Specificatie van de schakelaar
|
|
Productnaam
|
1G/2.5G/5G/10G Managed Industrial Fiber Switch (4F+12TP)
|
|
Model nr.
|
IM-FS4X1200GW
|
|
Koperen haven
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
SFP/SFP+-poort
|
4*1/2,5/5/10G SFP/SFP+-slots
Compatibel met 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP en 10GBASE SR/LR SFP+ optische transceiver
|
|
Console
|
1xRJ45-to-RS232 seriepoort ((115200),8,N,1)
|
|
Herstelknop
|
< 5 sec: System Reboot
> 5 sec: Fabrieksstandaard
|
|
Verbinding
|
Verwijderbare eindapparatuur met 6 pinnen voor het invoeren van stroom

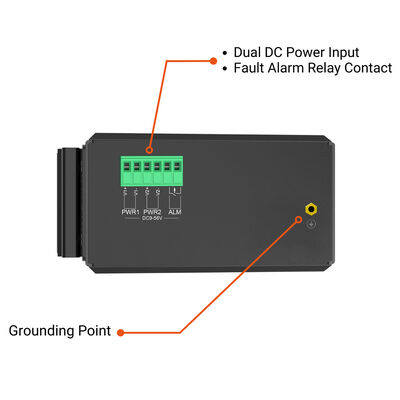

Pin 1-2 voor Power 1, Pin 3-4 voor Power 2, Pin 5-6 voor storingalarm
|
|
Alarm
|
Eén relais voor stroomstoring.
De aansturing moet worden uitgevoerd met een snelheid van meer dan 100 km/h.
|
|
Behuizing
|
Aluminium behuizing IP40
|
|
Installatie
|
DIN-spoor- of wandmontage
|
|
Afmeting ((WxDxH))
|
160 mm x 132 mm x 70 mm
|
|
Gewicht
|
1100 g
|
|
Energieverbruik
|
Max. 16,8 watt/57,3 BTU ((Systeem aan)
Max. 38,2 Watt/10,3 BTU (volle lading)
|
|
Elektrostatische ontlading
|
Contactontlading: ± 8 kV
Ontlading in de lucht: ±15 kV
Overspanningsbescherming
Stroomvoorziening: ±4 kV
RJ45-poort: ±2kV
|
|
LED-indicatoren
|
P1 (groen), P2 (groen), ALM (rood), RUN (groen)
SFP: 1/2.5/5G ((groen), 10G ((groen)
RJ45: 10/100M ((groen), 1000M ((groen)
|
Softwarefuncties
|
Specificatie van de schakelaar
|
|
Schakelarchitectuur
|
Verzamel-en-verplaats
|
|
Schakelstof
|
64 Gbps/niet-blokkeren
|
|
Adrestabel
|
32 000 inzendingen, automatische bronnen voor het leren en ouder worden
|
|
Gegevensbuffer
|
32 Mbits
|
|
Jumbo Frame
|
10K bytes
|
|
Stroomcontrole
|
IEEE 802.3x pauze frame voor full duplex
Terugdruk voor half-duplex
|
|
Functie van laag 3
|
|
IP-interfaces
|
Max. 128 VLAN-interface
|
|
Routing-tabel
|
Maximaal 512 statische route-invoeringen
Max. 3072 routingtabel-invoeringen
|
|
Routing Protocol
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4-hardware statische routing
IPv6 Hardware statische routing
|
|
Functie van laag 2
|
|
Portconfiguratie
|
Port uitschakelen/activeren
Automatische onderhandeling 10/100/1000Mbps full en half duplex modus selectie
Stroomregeling uitgeschakeld/aangezet
Beheersing van de capaciteit van de havenverbinding
|
|
Status van de haven
|
Toon de snelheid van elke poort in duplexmodus, linkstatus, stroomregelingstatus, automatische onderhandelingsstatus, trunkstatus
|
|
Port Mirroring
|
TX/RX/Beide
Multi-to-1-monitor
Spiegel Remote Switched Port Analyzer ((Cisco RSPAN)
Ondersteunt maximaal 5 sessies
|
|
VLAN
|
IEEE 802.1Q getagd VLAN
IEEE 802.1ad Q-in-Q tunneling
Privé VLAN
MAC-gebaseerd VLAN
VLAN-vertaling
VCL-gebaseerd VLAN-protocol
Stem VLAN
MVR ((Multicast VLAN registratie), MVRP ((Multiple VLAN Registratie Protocol
GVRP
Tot 4K VLAN-groepen, uit 4095 VLAN-ID's
|
|
Linkaggregatie
|
IEEE 802.3ad LACP/static trunk
8 stamgroepen met 16 poorten per stamgroep
|
|
Spanning Tree-protocol
|
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
Ondersteunt 7 MSTP-instanties
BPDU Guard, BPDU filtering en BPDU transparant
Root Guard
|
|
IGMP-snooping
|
IPv4 IGMP ((v1/v2/v3) snooping
Ondersteuning van IPv4 IGMP-vraagmodus
Ondersteunt 255 IGMP-groepen
|
|
MLD Snooping
|
IPv6 MLD ((v1/v2) snooping
Ondersteuning van IPv6-query-modus
Steun 255 MLD-groepen
|
|
Bandbreedtebeheer
|
Per poort bandbreedtecontrole
Ingang: 10Kbps ~ 13128Mbps
Egress: 10Kbps ~ 13128Mbps
|
|
Ring, redundantie, bescherming
|
APS-protocol (1+1, 1:1-modus)
MRP ((Media Redundancy Protocol))
ITU-T G.8032 ERPSv2
Hersteltijd < 10 ms @ 3 knooppunten
Hersteltijd < 50 ms @ 16 knooppunt
Ondersteunende hoofdring en subring
|
|
Ontdekking en monitoring
|
UPnP ((Universal Plug and Play))
LLDP
LLDP-MED
UDLD ((Eenrichtingsverbindingsdetectie)
de uitstroom
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag Connectivity Fault Management (CFM)
|
|
Synchronisatie
|
IEEE 1588v2 PTP ((Precisie Tijd Protocol)
PTP-master
PTP slaaf
Grensklok
Peer-to-peer transparante klok
Doorzichtige klok van eind tot eind
Profiel:1588/G.8265.1/G.8275.1/802.1AS
Sync
|
|
QoS
|
Op basis van verkeersclassificatie, strenge prioriteit en WRR
8 prioriteitsniveaus voor overschakeling
Portnummer
802.1p prioriteit
802.1Q VLAN tag
DSCP/ToS-veld in IP-pakket
|
|
Tijdgevoelige netwerken
Protocolen
|
Hoog nauwkeurige tijdssynchronisatie
IEEE1588 (tijdstempel)
802.1Vastgestelde gPTP-profiel AS-Rev
Vervormers
802.1Qbv ((Tijdbewuste planning)
802.1Qch(Cyclische wachtrijen en doorstuur)
TSN Stroompolitie
802.1Qci (filtering en controle per stroom)
Afschaffing
802.1CB (Frame Replication and Elimination for Redundancy voor naadloze redundantie)
Vermindering van de vertraging
IEEE 802.1Qbu Frame Preemption
|
|
Beveiligingsfunctie
|
|
Toegangscontrolelijst
|
IP-gebaseerde ACL/MAC-gebaseerde ACL
ACL gebaseerd op:
MAC-adres
IP-adres
Protocoltype
VLAN-ID
DSCP's
802.1q Prioriteit
Tot 512 vermeldingen
|
|
Veiligheid
|
Veiligheid van havens
IP-bronbeveiliging, maximaal 512 gegevens
Dynamische ARP-inspectie, maximaal 1 000 gegevens
Bevelrechtscontrole op basis van gebruikersniveau
Statisch MAC-adres, maximaal 64 gegevens
|
|
AAA
|
RADIUS-client
TACACS+-client
|
|
Netwerktoegangscontrole
|
IEEE 802.1x-poortgebaseerde netwerktoegangscontrole
MAC-gebaseerde authenticatie
Lokale/RADIUS-authenticatie
|
|
Beheer
|
|
Basisbeheerinterfaces
|
Console; Telnet; Webbrowser; SNMPv1,v2c
|
|
Beveiligde beheersinterfaces
|
SSHv2, TLSv1.2, SNMPv3
|
|
Systeembeheer
|
Firmware-upgrade door HTTP-protocol via Ethernet-netwerk
Configuratie upload/download via HTTP
Syslog op afstand
Systeemlog
NTP
Firo NMS
|
|
SNMP-MIB's
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (groep 1,2, 3 en 9)
RFC 2737 Entiteit MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Regelgeving en garantie
|
|
Veiligheid
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Klasse A, CISPR 32 FCC Deel 15B Klasse A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Overspanning) EN61000-4-6 (CS)
EN 61000-4-8 (PFMF)
|
|
Schok
|
IEC 60068-2-27
|
|
Vrije val
|
IEC 60068-2-32
|
|
Vibratie
|
IEC 60068-2-6
|
|
Milieu
|
RoHS
|
|
Naleving van normen
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x stroomregeling en tegendruk
IEEE 802.3ad port trunk met LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p klasse van dienst
IEEE 802.1Q VLAN-tagging
IEEE 802.1X Port Authenticatie Netwerk Controle
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.1AS Timing en synchronisatie voor tijdgevoelige toepassingen
IEEE 802.1Qbu Frame Preemption
IEEE 802.1Qci Per-Stream Filtering and policing (PSFP)
IEEE 802.1Qbv Verbeteringen voor geregeld verkeer
IEEE 802.1CB Frame replicatie en eliminatie voor betrouwbaarheid
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS-ring
|
|
Garantie
|
3 jaar
|
|
Milieu
|
|
Werktemperatuur
|
-40 °C tot +75 °C
|
|
Bergingstemperatuur
|
-40 °C tot +85 °C
|
|
Vochtigheid
|
5 tot 95% ((niet-condenserend)
|
|
Pakketlijst
|
|
Vervaardiging
|
1x Industrial Ethernet Switch
|
|
Kabel
|
1xDB9 vrouwelijk naar RJ45
|
|
Installatiepakket
|
1x DIN-Rail Clip
2x Kits voor wandmontage
|
|
Documentatie
|
1 x Gebruikershandleiding
1 x Garantie kaart
|
Inleiding
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW ondersteunt moeiteloos TSN IEEE-normen die essentieel zijn voor een complete realtimecommunicatieoplossing die de verwachtingen op elke beurt overtreft.
Van het gebruik van het ongelooflijke IEEE 802.1AS-REV profiel voor ongeëvenaarde tijdssynchronisatie tot het benutten van de kracht van IEEE 802.1Qbv Enhancements for Scheduled Traffic en IEEE 802.1Qbu Frame Preemption om de efficiëntie van de gegevensoverdracht te optimaliserenDeze schakelaar heeft alles gedekt.
En laten we niet vergeten dat het krachtig is in het verwerken van kritieke gegevens dankzij functies zoals het innovatieve Interspersing Express Traffic (IET) dat wordt aangeboden door IEEE 802.3br- en per-stream filtering en policing mogelijkheden die worden aangeboden door IEEE 802.1Qci - zorgt voor naadloze betrouwbaarheid, zelfs tijdens zware bewerkingen!
Toepassing
1Industriële automatisering en fabrieksnetwerken
Ideaal voor TSN-geschikte productielijnen, robotica, bewegingscontrole en machine vision-systemen die deterministische Ethernet-prestaties vereisen.
2Energie- en energieinfrastructuur
Geschikt voor onderstations, slimme netwerken en SCADA-systemen waar precieze tijdssynchronisatie en hoge beschikbaarheid essentieel zijn.
3Transport & Spoorwegen
Ondersteunt signaal, communicatie aan boord en besturingsnetwerken in spoorwegen, metro's en intelligente vervoerssystemen.
4Procesbeheersing en kritieke infrastructuur
Betrouwbare ruggengraat- en aggregatie-switch voor olie en gas, metallurgie, waterbehandeling en andere industrieën met een continu proces.
5. OT / IT-converged netwerken
Het maakt veilige, beheerde connectiviteit mogelijk tussen operationele technologie en bedrijfsnetwerken, met behoud van realtime garanties.
