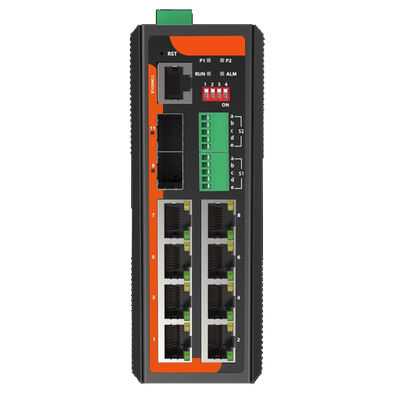

Olycom Serial over Ethernet PoE Fiber Switch
Belangrijkste kenmerken
1. Serial tot Ethernet-integratie in één apparaat
Gebaseerde RS-232 / RS-422 / RS-485-interfaces stellen oudere PLC's, meters, sensoren en controllers in staat om rechtstreeks over IP-netwerken te communiceren, waardoor de noodzaak van externe servers voor seriële apparaten wordt geëlimineerd.
2. Gigabit PoE voor Edge Devices
Acht 10/100/1000Mbps RJ45-poorten leveren zowel gegevens als stroom aan IP-camera's, industriële terminals en controllers,met een intelligente PoE-detectie en een hoog totaalvermogen dat geschikt is voor installaties op dicht veld.
3. Glasvezelverbindingen voor langeafstands- en geluidsvrije transmissie
Dual Gigabit SFP-slots bieden flexibele glasvezelconnectiviteit, vergroten het bereik van het netwerk en zorgen voor stabiele communicatie in elektrisch lawaaierige industriële omgevingen.
4Industrieel L2+ Managed Networking
Geavanceerde Layer 2+-functies zoals VLAN, QoS, Link Aggregation, STP/RSTP/MSTP en ERPSv2 maken veerkrachtige ring- en redundante netwerktopologieën met snel herstel mogelijk.
5Beveiligd en schaalbaar beheer
Uitgebreide beveiliging met inbegrip van 802.1X-authenticatie, RADIUS, ACL's, HTTPS, SSH en SNMPv3 zorgt voor veilige werking in OT- en IT-converged netwerken.,en Cloud/MQTT vereenvoudigen implementatie en onderhoud.
6Robuust, ventilatorloos industrieel ontwerp
Compacte IP40 aluminium behuizing, ventilatorloze koeling en DIN-spoor- of wandmontage zorgen voor een stille, onderhoudsvrije bediening in bedieningskamers en buitenbehuizingen.
7.Betrouwbare energie-architectuur
Dubbele 48 ‰ 56 V gelijkstroom-redundante stroominvoer met alarm-relay-uitgang beschermen tegen stroomonderbrekingen en bedradingsfouten, waardoor continue werking wordt gewaarborgd in kritieke toepassingen.
Technische gegevens
|
Model nr.
|
IM-FSP288GW
|
|
Etherent-interface
|
|
Havens
|
8x10/100/1000Base-T ((X) Ports ((RJ45 connector)
2x100/1000Base-FX (SFP-slots)
2x RS485/422/232 ((5-pin Serial Terminal)
|
|
Portmodus ((Tx)
|
Automatische onderhandelingssnelheid
Volledige/Half Duplex-modus
Auto MDI/MDI-X-verbinding
|
|
Normen
|
IEEE 802.3 voor 10BaseT
IEEE 802.3u voor 100BaseT(X) en 100BaseFX
IEEE 802.3ab voor 1000BaseT(X)
IEEE 802.3z voor 1000BaseSX/LX/LHX/ZX
IEEE 802.3x voor stroomregeling
IEEE 802.1D-2004 voor Spanning Tree Protocol
IEEE 802.1w voor Rapid Spanning Tree Protocol
IEEE 802.1s voor Multiple Spanning Tree Protocol
IEEE 802.1p voor dienstklasse
IEEE 802.1Q voor VLAN-tagging
IEEE 802.1X voor authenticatie
IEEE 802.3ad voor Port Trunk met LACP
|
|
Pakketbuffergrootte
|
4 Mbits
|
|
MAC-adrestabelgrootte
|
8K
|
|
Maximale pakketlengte
|
Tot 10K
|
|
VLAN-ID-bereik
|
VID 1 tot en met 4094
|
|
IGMP-groepen
|
2048
|
|
Max. aantal VLAN's
|
64
|
|
Transmissie-modus
|
opslaan en doorsturen (full/half duplex)
|
|
Ruil eigendom
|
Vertragingstijd: < 7 μs
Backplane bandbreedte: 20 Gbps; Packet forwarding rate: 14,88 Mpps
|
|
Seriële interface
|
|
Havens
|
2x RS485/422/232
|
|
Signalen
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Baud-tarief
|
2400-115200bps
|
|
Terminal
|
5-pin-terminal
|
|
Vervoervermogen
|
RS-485/422 ondersteunt 128 punten polling omgeving
|
|
Beweging
|
RS-485 gebruikt automatische gegevensstroomcontrole technologie
|
|
Bescherming van de interface
|
RS-232 15KV statische bescherming
Isolatiespanning 2KV, elektrostatische bescherming 15KV
|
|
Verpakking
|
|
Vervaardiging
|
1x Industrial Serial Ethernet Switch
|
|
Kabel
|
1xDB9 vrouwelijk naar RJ45
|
|
Installatiepakket
|

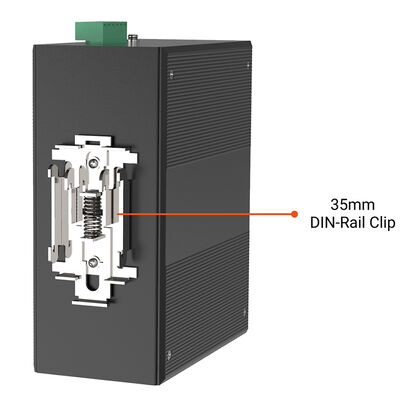

1x DIN-Rail Clip
2x Kits voor wandmontage
|
|
Documentatie
|
1 x Snelle installatiegids
1 x Garantie kaart
1x Productenmededeling
|
|
Fysieke kenmerken
|
|
Huizen
|
Aluminium koffer
|
|
IP-classificatie
|
IP40
|
|
Afmeting
|
Voor de berekening van de afmetingen van de in bijlage I vermelde verpakkingen moet de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking van de verpakking worden gebruikt.
|
|
Gewicht
|
680 g
|
|
Werktemperatuur
|
-40 °C~75 °C (-40 tot 167 °F)
|
|
Werkvochtigheid
|
5% tot 90% (niet-condenserend)
|
|
Bergingstemperatuur
|
-40 °C~85 °C (-40 tot 185 °F)
|
|
MTBF
|
1,043909 uur @ Telcordia SR-332 Standard
|
|
Warmteafvoer
|
34 BTU/uur
|
|
Koeling
|
Passieve koeling, ventilatorloos ontwerp
|
|
Geluidsniveau
|
0 dBA
|
|
Energieverbruik
|
10 Watt max.
|
|
Stroominvoer
|
2
|
|
Inlaatspanning
|
48-56VDC, redundante dubbele ingangen
|
|
POE-norm
|
Eenmalig PoE-uitgangsvermogen: 15,4 W/30 W ((poort 1~8), 240 W max POE-budget
|
|
Verbinding
|
1 afneembare 6-contact eindblokken

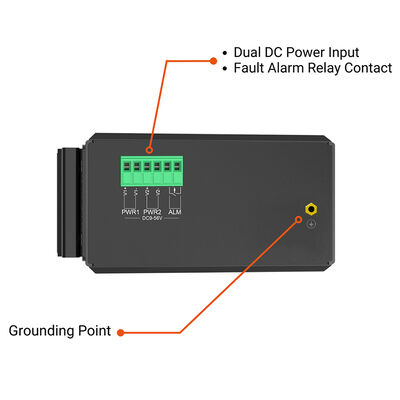

Pin 1/2 voor Power 1, Pin 3/4 voor Power 2, Pin 5/6 voor fout alarm
|
|
Bescherming
|
Overbelastingstroombescherming, omgekeerde polariteitsbescherming
|
|
Veiligheid
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Klasse A, CISPR 32 FCC Deel 15B Klasse A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Streem) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Schok
|
IEC 60068-2-27
|
|
Vrije val
|
IEC 60068-2-32
|
|
Vibratie
|
IEC 60068-2-6
|
|
Milieu
|
RoHS
|
|
Garantie
|
3 jaar
|
Softwarefuncties
|
Beheersfuncties
|
|
Protocols voor ontslag
|
Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Ondersteuning voor meervoudige uitzendingen
|
Ondersteun IGMP Snooping V1/V2/V3, ondersteun GMRP, GVMP,802.1Q
|
|
VLAN
|
Ondersteunt IEEE 802.1Q 4K VLAN, ondersteunt QINQ, Double VLAN
|
|
Tijdbeheer
|
SNTP
|
|
QOS
|
Stroomgebaseerde omleiding
Stroomgebaseerde tariefbeperking
Stroomgebaseerde pakketfiltering
8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping
Diff-Serv QoS, prioriteitsmerk/opmerking
Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
|
|
ACL
|
Portgebaseerde afgifte van ACL
ACL op basis van poort en VLAN
L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht.
ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
|
|
Diagnostisch onderhoud
|
Ondersteuning van port mirroring, Syslog, Ping
|
|
Beheersfunctie
|
Ondersteuning van CLI,WEB,SNMPv1/v2/v3,Telnetserver voor beheer,EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Ondersteuning 1-way relay alarm output, RMON, TRAP
|
|
Veiligheid
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0
Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang,
Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL,
Ondersteuning DDOS, MAC-filtering / binding op basis van poorten, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten
|
|
Layer 2+ kenmerken
|
IPv4/IPv6-beheer, statische route
|
LED-indicator
|
LED's
|
Staat
|
Beschrijving
|
|
PWR
(P1&P2)
|
Op
|
Stroom wordt geleverd.
|
|
Af!
|
Er wordt geen stroom geleverd.
|
|
Lopen
|
Blinken.
|
Het systeem werkt goed.
|
|
Link/ACT
(1-10)
|
Op
|
Portverbinding actief
|
|
Blinken.
|
Gegevens doorgegeven
|
|
Af!
|
Portverbinding niet actief
|
|
ALM
|
Op
|
Heeft alarm informatie
|
|
Af!
|
Geen alarminformatie
|
DIP
|
DIP-schakelaar
|
Staat
|
Beschrijving
|
|
# 1
|
Op
|
RSTP uitgeschakeld
|
|
Af!
|
RSTP Enable ((Standaard)
|
|
# 2
|
Op
|
Port VLAN ingeschakeld
|
|
Af!
|
Port VLAN uitgeschakeld (standaard)
|
|
# 3
|
Op
|
SFP-poort is 100M
|
|
Af!
|
SFP-poort 100/1000M ((Standaard)
|
|
# 4
|
|
Functiereserve
|
NB:
1. RSTP schakelt over naar de ON-positie, wat aangeeft dat RSTP is uitgeschakeld.
2. VLAN schakelt over naar de ON-positie, wat aangeeft dat VLAN is ingeschakeld. Alle LAN-poorten kunnen alleen communiceren met de SFP-uplinks wanneer deze optie is ingeschakeld.
3Om de DIP-switchfunctie in werking te laten treden terwijl de Ethernet-switch in werking is, moet de Ethernet-switch na het afstemmen van de DIP-switch opnieuw worden opgestart.
Toepassing
1Industriële automatisering en besturingssystemen
Ideaal voor het aansluiten van op serie gebaseerde PLC's, HMI's en controllers op Ethernet- en glasvezelbackbones in fabrieken en verwerkingsinstallaties.
2. Energie, energie en SCADA-netwerken
Vermogen voor afstandsbewaking en -besturing van meters, RTU's en onderstations met beveiligde Ethernet- en seriële data-integratie.
3. Vervoer en infrastructuur
Geschikt voor verkeerssystemen, spoorwegsignalisatie en kastjes aan de kant van de weg die PoE-aangedreven apparaten en seriële communicatie vereisen.
4Olie en gas, water en nutsbedrijven
Betrouwbare oplossing voor moeilijke omgevingen waarin oude serieapparatuur moet samenwerken met moderne IP-netwerken.
5Industrial IoT & Edge integratie
Brengt traditionele veldapparaten over in IoT-platforms met behulp van Ethernet, glasvezel en gestandaardiseerde industriële protocollen.
