Gigabit PoE voor industriële edge-apparaten
Vier automatisch detecterende 10/100/1000Mbps RJ45-poorten leveren IEEE 802.3af/at PoE stroom en gegevens via één Ethernet-kabel, waardoor de installatie van IP-camera's, sensoren,en draadloze apparatuur met een totaal PoE-budget tot 120 W.
Multi-rate fiber uplink tot 2,5 Gbps
Dual SFP-slots ondersteunen glasvezelverbindingen van 100 Mbps, 1 Gbps en 2,5 Gbps,het aanbieden van flexibele uplinkopties voor langeafstandstransmissie en aggregatie met een hoge bandbreedte in elektrisch lawaaierige omgevingen.
Beheer van industriële laag 2
Uitgebreide schakelfuncties, waaronder VLAN, QoS, Link Aggregation (LACP), IGMP/MLD Snooping,en Storm Control zorgen voor efficiënte verkeerssegmentatie en geoptimaliseerde prestaties voor video- en besturingsgegevens.
Hoge beschikbaarheid en netwerkbescherming
Ondersteunt STP, RSTP, MSTP en ITU-T G.8032 Ethernet Ring Protection, waardoor snel netwerkherstel en veerkrachtige ringtopologieën in industriële systemen mogelijk zijn.
Beveiligd en flexibel netwerkbeheer
Geïntegreerde beveiligingsmechanismen zoals IEEE 802.1X-authenticatie, ACL's, RADIUS, TACACS+, HTTPS en SSH beschermen industriële netwerken tegen ongeoorloofde toegang.
Robuust industrieel ontwerp
Metalen behuizing met IP40-classificatie met 6KV Ethernet-overspanningsbescherming zorgt voor een stabiele werking in buiten- en industriële omgevingen, terwijl een ventilatorloze opzet een stille, onderhoudsvrije werking mogelijk maakt.
Gemakkelijk inzetten en onderhouden
Beheerd via Web GUI, CLI, SNMP en Telnet, met ondersteuning voor op afstand verrichte firmware-upgrades en kabeldiagnostiek om downtime en onderhoudskosten te verminderen.
Technische gegevens van industriële beheersbare schakelaars
|
Productnaam
|
10/100/1000Mbps beheerde industriële PoE-vezelswitch ((2F+4TP)
|
|
Model nr.
|
IM-FP244GW
|
|
Haven
|
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4*10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 18 Gbps (niet-verkeersopstopping)
Uitwisselingspercentage: 13,392 Mpps
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
|
LED's
|
Energie, netwerk, glasvezel
PWR: Kracht
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid ((af als het 100Mb/s is)
Fibre: FX1/FX2
|
|

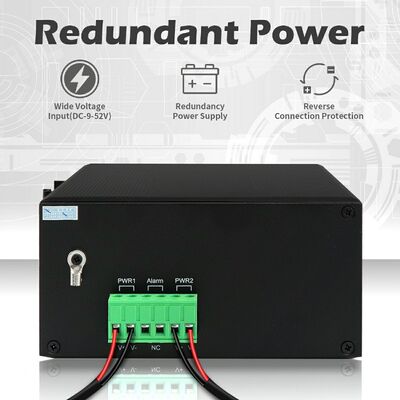

Stroomvoorziening
|
Inlaatspanning: 48V (maximaal 52V)
PoE-uitgangsspanning: 48V
Eenmalig PoE-uitgangsvermogen: 30W ((poort 1~4)
Maximaal budget: 120 W
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde standaard worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Toepassingen
1. IP-bewakings- en beveiligingssystemen
Bevestigt en verbindt IP-camera's en toegangsapparaten in steden, campussen, fabrieken en buitenomgevingen.
2Industriële automatiserings- en besturingsnetwerken
Geschikt voor fabrieksautomatisering, procescontrole en machine-netwerken waar stabiele PoE en glasvezel-uplinks vereist zijn.
3. Vervoer en infrastructuur
Ideaal voor verkeersbewaking, spoorwegsystemen en wegkasten die een robuust ontwerp en een betrouwbare redundantie van het netwerk vereisen.
4Energie- en nutsnetwerken
Ondersteunt onderstations, windparken en monitoringsystemen voor nutsbedrijven met beveiligde, beheerde Ethernet-connectiviteit.
5. Smart City & Outdoor Deployments
Compacte voetafdruk en industriële bescherming maken het een sterke keuze voor slimme verlichting, draadloze backhaul en IoT-randinstallaties.
Overzicht
De Olycom IM-FP244GW is een compacte beheerde industriële PoE-vezelschakelaar die is ontworpen voor industriële netwerken op randniveau die betrouwbare stroomtoevoer, flexibele vezelverbindingen,en geavanceerd netwerkbeheer.
Met 4 Gigabit PoE Ethernet-poorten en 2 multi-rate SFP-vezelpoorten met ondersteuning tot 2,5 Gbps, maakt het een stabiele verbinding mogelijk voor IP-camera's, draadloze toegangspunten,Het is een zeer belangrijk onderdeel van de ontwikkeling van het netwerk..
De IM-FP244GW is ontworpen voor ruwe omgevingen en werkt in een breed temperatuurbereik van -40°C tot +75°C.en ondersteunt zowel DIN-rail als wandmontageMet volledig Layer 2-beheer en PoE-controle is het ideaal voor industriële automatisering, transport en installaties van buiteninfrastructuur.
Afmeting
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE ((Energie-efficiënt Ethernet) beheer, optimaliseren van het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
- Ondersteuning van IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Vitesse
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Kan ik het verbinden met 10/100M apparaten?
- Ja.
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten, configureer snelheid van 100 Mbps via Web GUI of CLI
4Kan ik PoE-functie uitschakelen voor sommige poorten als dat nodig is?
A: Ja.
Alle PoE-beheerde schakelaars in deze serie ondersteunen PoE-beheer
Stel de PoE-status gewoon in via de web GUI of CLI.
5Doe je SKD/CKD?
A: Ja.
Als fabriek hebben we hier al vele malen mee te maken gehad.
