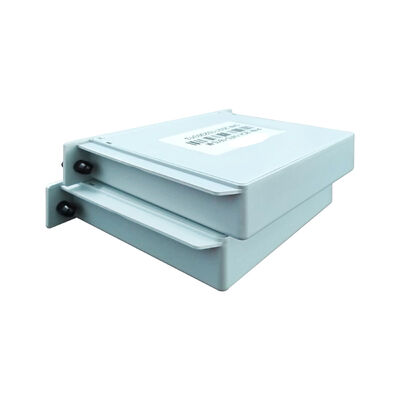

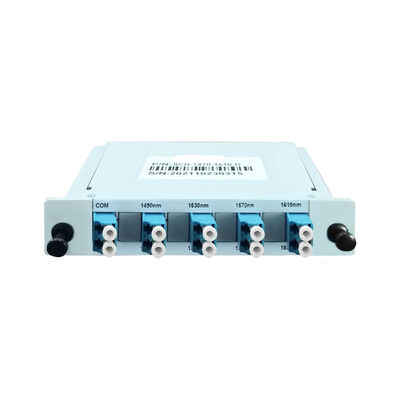

Olycom passieve glasvezel Mux DeMux CWDM modulair
Belangrijkste kenmerken
1Efficiënt gebruik van CWDM-vezels
Ondersteunt meerdere golflengte kanalen over een breed optisch venster van 1260 nm tot 1620 nm, waardoor maximaal 12 kanalen een enkele vezel kunnen delen zonder onderlinge interferentie.
2. laag insetsverlies en hoge isolatie
Een geoptimaliseerd optisch ontwerp zorgt voor een laag kanaalverlies en een uitstekende isolatie van aangrenzende en niet-angrenzende kanalen, waardoor een stabiele signaalkwaliteit wordt gehandhaafd voor hogesnelheidsfronthaul-transmissie.
3. Hoge signaalintegriteit
Het heeft een laag polarisatieafhankelijk verlies (PDL) en een minimale polarisatiemodusdispersie, waardoor een consistente prestatie wordt gewaarborgd onder verschillende omgevingsomstandigheden.
4. Compact plug-type ontwerp
De kleine footprint en de lichtgewicht ABS-behuizing maken het gemakkelijk in te zetten in ruimtebeperkte basisstationkasten en buitenruimtes.
5. Passieve en energievrije werking
Er zijn geen actieve componenten of stroomvoorziening vereist, wat zorgt voor hoge stabiliteit, lange levensduur en een verminderde OPEX van het netwerk.
6. Grote milieutolerantie
Ontworpen om betrouwbaar te werken in een breed temperatuurbereik en ondersteunt zowel binnen- als buitencommunicatieomgevingen.
7. Standaard optische interfaces
Gebruikt enkelmodusvezel en LC/UPC-connectoren, waardoor naadloze compatibiliteit met gemeenschappelijke optische transceivers en telecomapparatuur wordt gewaarborgd.
Technische gegevens
| Artikel 1 |
Eenheid |
Parameters |
Notitie |
| Golflengtebereik |
nm |
1260-1620 |
|
| Centrale golflengte |
nm |
1271~1371/1471~1571 |
|
| Aantal kanalen |
ch |
12 |
|
| Transmissiebandbreedte |
nm |
≥+/-7.0 |
|
| Vlakheid van de transmissie |
dB |
≤ 0.3 |
|
| Kanalverlies |
dB |
≤ 3.8 |
Paar ≤ 4.5 |
| Transmisieve isolatie van aangrenzende kanalen |
dB |
≥ 30 |
|
| Transmisieve isolatie van niet-naastgelegen kanalen |
dB |
≥ 45 |
|
Overzicht
De plug-type passieve WDM is een compacte en kosteneffectieve CWDM-transmissieoplossing die is ontworpen voor mobiele netwerkfronthaul-toepassingen.
Door meerdere optische signalen van verschillende golflengten op één vezel te multiplexen en ze aan de externe kant te demultiplexen, vermindert het het gebruik van vezels tussen BBU en RRU aanzienlijk.Dit maakt het ideaal voor dichte basisstations..
Als volledig passief apparaat vereist deze WDM-module geen externe stroom, waardoor het een hoge betrouwbaarheid, lage bedrijfskosten en vereenvoudigd onderhoud biedt.Het plug-type ontwerp maakt snelle installatie en gemakkelijke uitbreiding mogelijk, waardoor het een veelgebruikte oplossing is in de bouw van 4G- en 5G-basisstations.
Toepassingen
1. 4G LTE basisstation Fronthaul
Vermindert het glasvezelverbruik en de inzetkosten tussen BBU's en RRU's, terwijl de signaaloverdracht betrouwbaar blijft.
2. 5G basisstation Fronthaul
Ideaal voor 5G-sites met een hoge dichtheid waar meerdere golflengten over beperkte vezelbronnen vereist zijn.
3Uitbreiding en verbetering van het mobiele netwerk
Het maakt snelle capaciteitsuitbreiding mogelijk zonder het leggen van nieuwe vezels, waardoor een soepele netwerkontwikkeling mogelijk is.
4Optimalisatie van de vezelhulpbronnen
Geschikt voor telecomoperators en systeemintegratoren die streven naar een optimaal gebruik van glasvezel in toegangs- en fronthaulnetwerken.
5. Compact Telecom & Edge Sites
Goed geschikt voor basisstations op het dak, op palen gemonteerd en in kasten waar ruimte en stroom beperkt zijn.
