8-poorts Gigabit PoE Fiber Switch
1. Belangrijkste kenmerken

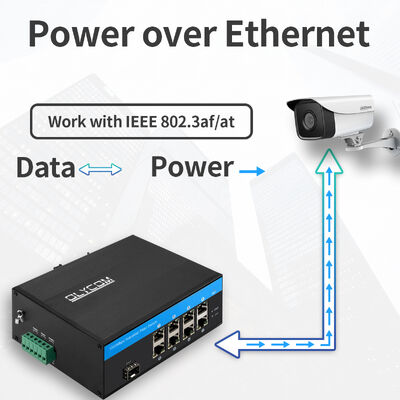

1. High-Power Gigabit PoE-uitgang
Acht automatisch detecterende 10/100/1000 Mbps RJ45-poorten ondersteunen IEEE 802.3af/at, leveren tot 30W per poort met een totaal PoE-budget van 240W, waardoor directe stroomvoorziening mogelijk is voor IP-camera's, draadloze access points en PoE-geschikte industriële apparaten.
2. Gigabit Fiber Uplink voor langeafstandstransmissie
De geïntegreerde 1000 Mbps SFP-sleuf ondersteunt multimode- en single-mode vezelmodules, waardoor netwerkconnectiviteit wordt uitgebreid van honderden meters tot 100 km, ideaal voor gedistribueerde buiten- en industriële netwerken.
3. Industriële betrouwbaarheid & bescherming tegen zware omstandigheden
Ontworpen om extreme omstandigheden te weerstaan, de switch ondersteunt een werking van -40°C tot +75°C, beschikt over 6kV Ethernet-overspanningsbeveiliging en voldoet aan industriële EMC- en trillingsnormen voor stabiele prestaties op lange termijn.
4. Niet-Blokkerende Schakelprestaties
Een store-and-forward architectuur met hoge schakelcapaciteit zorgt voor een soepele doorsturing van video-, data- en controlverkeer zonder congestie, zelfs bij volledige PoE-belasting.
5. Brede compatibiliteit & Plug-and-Play ontwerp
Ondersteunt Auto MDI/MDIX, flow control en standaard Ethernet-protocollen, waardoor naadloze integratie met bestaande netwerkinfrastructuur mogelijk is.
6. Flexibele stroom- en installatieopties
Werkt op een 48V DC PoE-voeding, met DIN-rail en wandmontage ondersteuning voor eenvoudige installatie in schakelkasten, wegkasten en buitenkasten.
7. Ventilatorloze, onderhoudsvrije werking
Natuurlijk koelontwerp elimineert ventilatorstoringrisico's en zorgt voor stille, onderhoudsvrije werking in industriële omgevingen.
2. Specificatie
|
Productnaam
|
10/100/1000Mbps Industriële POE Fiber Switch (1F+8TP)
|
|
Modelnr.
|
IM-FP188GE
|
|
Poort
|
1x 1000Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
8x10/100/1000M UTP RJ45 (Ondersteuning MDI/MDIX automatische detectie)
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Systeembandbreedte: 18 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 13.392Mmps
MAC: 4K
Pakketbuffergrootte: 1.75Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
SFP-poort, transmissieafstand: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED's
|
Stroom, netwerk, fiber
|
|
Voeding
|
POE-voeding ingangsspanning: 48V (max. 52V)
Enkele PoE-voeding uitgangsvermogen: 30W (poort 1~8)
Totaal budget: 240W
PoE-uitgangsspanning: 48V
|
|
Omgeving
|
Werktemperatuur: -40～75°C
Opslagtemperatuur: -40～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
EMI: FCC Part 15 Subpart B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surge) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Verkeerscontrole: NEMA-TS2
Trillingen: IEC 60068-2-6
Vrije val: IEC 60068-2-32
Schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
|
Veiligheid
|
CE-markering, commercieel
CE/LVD EN60950
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing
Veiligheidsklasse: IP40
Afmeting: 158 x 115 x 60mm

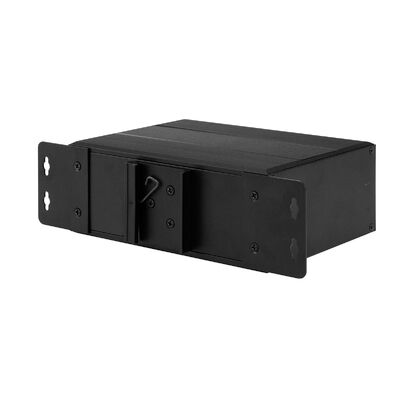

Montagemethode: Din-rail/Wandmontage
|
|
Garantie
|
Vervanging binnen 1 jaar; 3 jaar reparatie
|
3. Overzicht
De Olycom IM-FP188GE is een industriële Gigabit PoE fiber switch ontworpen voor zware omgevingen waar stabiele stroomvoorziening, langeafstandstransmissie via glasvezel en continue werking essentieel zijn.
Met 8 Gigabit PoE Ethernet-poorten en 1 Gigabit SFP fiber uplink biedt het een betrouwbare oplossing voor het voeden en verbinden van IP-camera's, draadloze access points en industriële Ethernet-apparaten via zowel koper als glasvezel.
Gebouwd met een robuuste IP40 metalen behuizing, een breed bedrijfstemperatuurbereik van -40°C tot +75°C en volledige industriële EMC-bescherming, is de IM-FP188GE zeer geschikt voor buitentoepassingen, verkeerssystemen, fabrieksautomatisering en bewakingsnetwerken.
4. Toepassing
1. IP-bewaking & beveiligingssystemen
Ideaal voor het voeden en verbinden van buiten- en industriële IP-camera's in slimme steden, fabrieken, campussen en transportknooppunten.
2. Industriële automatiseringsnetwerken
Betrouwbare connectiviteit voor PLC's, sensoren, controllers en industriële Ethernet-apparaten in productie- en procescontrolesystemen.
3. Transport & Verkeerscontrole
Geschikt voor wegkasten, railsystemen en verkeersbewakingsnetwerken die robuuste PoE- en fiberconnectiviteit vereisen.
4. Energie & Nutsinfrastructuur
Ondersteunt onderstations, windmolenparken en bewakingssystemen voor nutsvoorzieningen waar stabiele Ethernet- en langeafstand glasvezelverbindingen vereist zijn.
5. Buiten- & externe netwerkimplementaties
Ontworpen voor zware buitenomgevingen met beperkte ruimte, onstabiele stroom en hoge elektromagnetische interferentie.
5. Paklijst
1pc switch
1pc gebruikershandleiding
Opmerking
Accessoires (DIN-railbeugel, optische module, voeding, patchkabel, netwerkkabel etc.) zijn NIET inbegrepen in de verpakking, bereid deze zelf voor of koop een complete set bij ons
Verzenddoos informatie
Productgrootte: 15,8*11,5*6cm
Binnendoosgrootte: 25,3*20,8*8cm
Productgewicht: 0,75 kg
Verpakkingsgewicht: 0,9 kg
Masterdoosgrootte: 55,5*40*41cm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20 kg
6. FAQ
1, Op welke chip is het gebaseerd?
Olycom: Realtek
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, voedingsterminalblok etc.)
3, Wordt het beheerd?
Olycom: Nee
Het is gewoon plug-and-play, maar we hebben een beheerd model (IM-FP188GM)
