Olycom 8-poorts industriële CCTV PoE-switch
1. Belangrijkste kenmerken

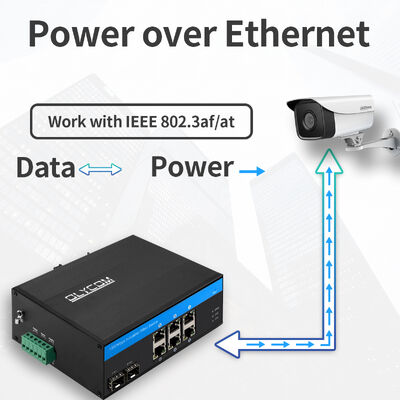

Gigabit PoE voor industriële randapparatuur
Zes auto-sensing 10/100/1000 Mbps RJ45-poorten ondersteunen IEEE 802.3af/at, leveren tot 30 W per poort met een totaal PoE-budget van 180 W, waardoor directe stroomvoorziening mogelijk is voor IP-camera's, draadloze access points en PoE-geschikte industriële terminals.
Dubbele Gigabit glasvezel uplinks
Twee 1000 Mbps SFP-sleuven ondersteunen multimode- en single-mode glasvezelmodules, waardoor netwerktransmissie wordt uitgebreid van honderden meters tot meer dan 100 km, ideaal voor gedistribueerde en ruisgevoelige industriële omgevingen.
Industriële betrouwbaarheid en bescherming
Ontworpen voor zware omstandigheden, de switch ondersteunt een werking van -40°C tot +75°C, beschikt over 6 kV Ethernet-overspanningsbeveiliging en voldoet aan industriële EMC-, trillings-, schok- en spoorwegverkeersnormen.
Stabiele, niet-blokkerende schakelprestaties
Een store-and-forward schakelarchitectuur met 16 Gbps systeembandbreedte zorgt voor een soepele, congestievrije doorsturing van video-, data- en verkeersstroom.
Intelligente PoE-detectie en -veiligheid
Detecteert automatisch PoE-gevoede apparaten om schade aan niet-PoE-apparatuur te voorkomen, waardoor een veilige en betrouwbare stroomvoorziening wordt gegarandeerd.
Flexibele stroom- en installatieopties
Aangedreven door 48V DC-ingang, met ondersteuning voor DIN-rail en wandmontage, waardoor eenvoudige implementatie mogelijk is in schakelkasten, wegkasten en buitenkasten.
Ventilatorloos, onderhoudsvrij ontwerp
Natuurlijk koelontwerp elimineert ventilatorstoringrisico's en vermindert onderhoudsvereisten, waardoor stille, langdurige werking mogelijk is.
2. Technische gegevens
|
Productnaam
|
10/100/1000 Mbps industriële PoE glasvezelswitch (2F+6TP)
|
|
Modelnummer
|
IM-FP266GE
|
|
Poort
|
2x1000M SFP glasvezel
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
6x10/100/1000M UTP RJ45 (ondersteunt MDI/MDIX auto-sensing)
1x6-PIN stroomaansluitblok
|
|
Protocol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorstuurvertraging:<10us
Systeembandbreedte: 18 Gbps (geen verkeersopstopping)
Doorvoersnelheid: 11.904Mmps
MAC: 4K
Pakketbuffergrootte: 1.75Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, Glasvezel, Netwerk, PoE
PWR: Stroom
Glasvezel: FX1, FX2
Aan: transmissie is normaal
Uit: transmissie is NIET normaal (defecte optische module of verbroken)
Koper oranje: PoE-indicator
Aan: PoE werkt
Uit: PoE werkt niet of dit is een niet-PoE-apparaat
Koper groen: snelheidsindicator
Aan: transmissiesnelheid is 1000 Mbps
Knipperend: in transmissie
Uit: Verbroken of werksnelheid is 10/100 Mbps
|
|
Stroomverbruik
|
Volledige belasting zonder PoE ≤5W
|
|
Voeding
|
PoE-voeding ingangsspanning: 48V (max. 52V)
Enkele PoE-voeding uitgangsvermogen: 30W (poort 1~6)
Totaal budget: 180W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
1/2 (V+), 3/6 (V-)
|
|
Omgeving
|
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 158*115*60mm
Montagemethode: DIN-rail/Wandmontage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
3. Overzicht
De Olycom IM-FP266GE is een industriële Gigabit PoE glasvezelswitch die is ontworpen voor omgevingen die hoge betrouwbaarheid, langeafstand glasvezelconnectiviteit en stabiele PoE-stroomvoorziening vereisen.
Met 6 Gigabit PoE Ethernet-poorten en 2 Gigabit SFP glasvezel uplinks biedt het een flexibele netwerkarchitectuur voor het voeden en verbinden van IP-camera's, draadloze toegangspunten en industriële Ethernet-apparaten op ruwe buiten- en industriële locaties.
Gebouwd met een robuuste IP40 gegolfde metalen behuizing, een breed bedrijfstemperatuurbereik van -40°C tot +75°C en industriële EMC-bescherming, zorgt de IM-FP266GE voor continue, stabiele werking in automatiseringssystemen, transportnetwerken en bedrijfskritieke infrastructuur.
4. Toepassing
IP-bewaking en beveiligingssystemen
Ideaal voor het voeden en verbinden van industriële en buiten-IP-camera's in slimme steden, fabrieken, campussen en transportknooppunten.
Industriële automatiseringsnetwerken
Betrouwbare Ethernet- en PoE-connectiviteit voor PLC's, sensoren, controllers en veldapparaten in productie- en procesbesturingssystemen.
Transport en verkeerscontrole
Geschikt voor wegkasten, railsystemen en verkeersbewakingsnetwerken die robuuste PoE- en glasvezelconnectiviteit vereisen.
Energie- en nutsinfrastructuur
Ondersteunt onderstations, windmolenparken en bewakingssystemen voor nutsvoorzieningen waar langeafstand glasvezel en stabiele PoE essentieel zijn.
Buiten- en ruwe omgevingen
Ontworpen voor extreme temperaturen, elektrische ruis en trillingen, waardoor het ideaal is voor externe en industriële buiteninstallaties.
Verzenddoos informatie
Productgrootte: 15.8*11.5*6cm
Binnendoosgrootte: 25.3*20.8*8cm
Productgewicht: 0.75Kg
Verpakkingsgewicht: 0.9Kg
Hoofddoosgrootte: 55.5*40*41cm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20Kg
5. Accessoires
|
Industriële optische module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industriële DIN-voeding
|
|
IM-DAC220/DC48V2.5A
|
AC220V naar DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V naar DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V naar DC48V10A, -40℃～70℃
|
6. FAQ
1, Op welke chip is het gebaseerd?
Olycom: Realtek
2, Kan ik het aanpassen?
Olycom: Ja
We ondersteunen OEM-diensten zoals logo, modelnaam, label, PVC-masker en productonderdelen (montageset, stroomaansluitblok, enz.)
3, Wordt het beheerd?
Olycom: Nee
Het is gewoon plug-and-play, maar we hebben een beheerd model (IM-FP266GM)
4. Heeft u een certificering?
Ja, ons bedrijf is ISO9001 gecertificeerd.
We hebben CE/FCC/RoHS/E-mark/CCC-certificaten voor onze modellen.
5. Ondersteunt u OEM&ODM?
Ja, dit is ons concurrentievoordeel.
Er is een gedetailleerde introductie in de onderstaande link.
https://www.industrialnetworkswitch.com/factory.html
