Olycom 8-poorts 2.5G Fiber L2 Managed LAN Switch
Belangrijkste kenmerken
1. Veelzijdige poortconfiguratie: 4 x 2.5 Gbps SFP glasvezelpoorten (SM/MM compatibel, 500m–120Km transmissie) + 4 x 10/100/1000M UTP RJ45-poorten (automatische detectie MDI/MDIX), waardoor naadloze integratie van glasvezel- en kopernetwerken voor industriële apparaten mogelijk is.
2. Geavanceerde Ring & Spanning Tree Ondersteuning: Voldoet aan ITU-T G.8032 Ethernet Protection Ring (EPR) en IEEE 802.1d STP/802.1w RSTP/802.1s MSTP protocollen, wat zorgt voor snelle netwerkherstel (ideaal voor ringnetwerkconfiguraties) en luspreventie voor kritieke toepassingen.
3. Zeer efficiënte gegevensverwerking: Maakt gebruik van een store-and-forward transmissiemodus met <10us doorsteltijd, 28 Gbps niet-blokkerende systeembandbreedte, 20.83 Mpps doorvoersnelheid, 8K MAC-adrestabel, 4096 VLAN-ID's en 4 Mb packet buffer—ondersteunt jumbo frames tot 9.6 KB voor een soepele transmissie van grote gegevens.
4. Robuuste omgevingsaanpassing: Gegolfde metalen behuizing met IP40 stofbescherming, 6KV overspanningsbeveiliging (IEC 61000-4-5: Differentieel ±2KV, Common ±6KV) en weerstand tegen ESD (±15KV lucht, ±6KV contact) en EFT (±6KV). Werkt bij -40°C～75°C werktemperatuur en -40°C～85°C opslagtemperatuur, met 10%～95% niet-condenserende luchtvochtigheid—aanpasbaar aan zware buiten- en industriële omgevingen.
5. Uitgebreid netwerkbeheer: Ondersteunt Web GUI, Cisco®-achtige CLI, SNMP v1/v2c/v3 en Telnet voor intuïtieve configuratie. Beschikt over kabeldiagnose (foutpuntlocatie), IEEE 802.3az Energy Efficient Ethernet (EEE) voor stroomoptimalisatie en geavanceerde netwerkfuncties, waaronder VLAN (802.1q), dynamische/statische linkaggregatie (LACP), QoS en stormonderdrukking.
6. Robuuste beveiliging & Betrouwbaarheid: Uitgerust met meerdere beveiligingsmechanismen—IEEE 802.1X authenticatie, RADIUS, ACL, TACACS+ en HTTPS/SSL/SSH v2 encryptie—bescherming van netwerktoegang en gegevensoverdracht. Ondersteunt software-upgrade via TFTP/HTTP met firmware-redundantie, DHCP client/Relay/Snooping, RMON, MIB II en IPv6-compatibiliteit voor toekomstbestendigheid.
7. Flexibele installatie & Naleving: Ondersteunt Din-rail of wandmontage, met een compacte afmeting van 15811560mm (nettogewicht 0.75Kg) voor eenvoudige integratie in krappe schakelkasten. Voldoet aan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) en FCC (47 CFR Part 15 Subpart B Class B) certificeringen, die voldoen aan strenge industriële normen.
8. Connectiviteit over lange afstand: Glasvezelpoorten ondersteunen transmissieafstanden tot 120 km (single-mode), terwijl RJ45-poorten werken met CAT3/CAT4/CAT5 (10BASE-T) en CAT5+ (100/1000BASE-TX) kabels tot 100 m—geschikt voor grootschalige industriële site-implementaties.
Technische gegevens
|
Productnaam
|
10/100/1000 Mbps Managed Industrial Fiber Switch(4F+4TP)
|
|
Modelnummer
|
IM-FS440GW
|
|
Poort
|
4*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
4*10/100/1000M UTP RJ45 (Ondersteuning MDI/MDIX automatische detectie)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorsteltijd: <10us
Systeembandbreedte: 26 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flash-grootte: 16M
Packet buffer grootte: 4Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, netwerk, glasvezel
PWR: Stroom
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Glasvezel: FX1/FX2/FX3/FX4
|
|
Voeding
|
Redundante DC12V~DC52V ingang, typisch DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Stroomverbruik
|
Volledige belasting≤5W
|
|
Omgeving
|
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Common±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 158*115*60mm
Montagemethode: Din-rail/Wandmontage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Overzicht
De Olycom IM-FS440GW is een hoogwaardige L2+ Ring Managed Industrial Ethernet Switch, ontworpen voor stabiele en betrouwbare netwerkconnectiviteit in zware industriële omgevingen.
Met 4 x 100/1000/2500 Mbps SFP glasvezelpoorten (ondersteuning van single-mode/multi-mode glasvezel met transmissieafstanden van 500 m tot 120 km) en 4 x automatische detectie 10/100/1000 Mbps UTP RJ45-poorten (allemaal compatibel met MDI/MDIX), levert het flexibele glasvezel-naar-koper connectiviteit voor diverse industriële apparaten.
Ontworpen om extreme omstandigheden te weerstaan, werkt de switch binnen een temperatuurbereik van -40°C tot 75°C, beschikt over een IP40-beschermingsclassificatie en is uitgerust met 6KV Ethernet-overspanningsbeveiliging—voldoet aan EMC-vereisten voor industriële kwaliteit en voldoet aan FCC- en CE-normen.
Met een niet-blokkerende systeembandbreedte van 28 Gbps en ondersteuning voor geavanceerde ringnetwerkprotocollen, zorgt het voor efficiënte gegevensoverdracht en snelle foutherstel, waardoor het een ideale keuze is voor kritieke industriële infrastructuur en netwerkimplementaties.
Toepassing
1. Productie- & controlesystemen
Ontworpen om te werken in de kern van industriële controlenetwerken, verbindt het apparaat automatiseringsapparatuur zoals PLC's, sensoren en controllers, waardoor continue gegevensuitwisseling mogelijk is die nodig is voor real-time controle, systeemdiagnostiek en productiezichtbaarheid.
20 Weg-, spoor- en verkeersnetwerken
Vaak ingezet in transportinfrastructuur, waaronder verkeerscontrolekasten en spoorwegcommunicatiesystemen. Ringgebaseerde netwerken met snelle herstelmechanismen zorgen ervoor dat gegevenspaden beschikbaar blijven, zelfs wanneer er linkfouten optreden.
3. Glasvezelgestuurde particuliere en carrier-grade netwerken
Geïntegreerd in optische backbones en particuliere breedbandnetwerken waar glasvezelconnectiviteit essentieel is. High-speed SFP-interfaces maken efficiënte transmissie van grote hoeveelheden gegevens over grote afstanden tussen gedistribueerde netwerkknooppunten mogelijk.
4. Gedistribueerde activa & externe operaties
Ondersteunt industriële locaties verspreid over grote geografische gebieden, zoals waterbedrijven, mijnbouwfaciliteiten en energie-infrastructuur. Betrouwbare connectiviteit in combinatie met mogelijkheden voor extern beheer vereenvoudigt systeemtoezicht en vermindert onderhoudsinspanningen ter plaatse.
5. Buitenbewaking & beveiligingsinstallaties
Ingezet in buitenbehuizingen ter ondersteuning van IP-camera's, draadloze toegangspunten en beveiligingssensoren. Ingebouwde bescherming tegen elektrische pieken, stofindringing en extreme temperaturen maakt continue werking in onbeheerde omgevingen mogelijk.
6. Grootschalige industriële en bedrijfsnetwerken
Fungeert als een stabiele toegangs- of aggregatielaag voor bedrijfscampussen, logistieke hubs en industrieparken. Ondersteunt netwerksegmentatie en prioriteit van verkeer, waardoor diverse diensten efficiënt kunnen werken op een gedeeld industriële netwerk.
FAQ
1. Is het mogelijk om het label te schrijven zoals ik wil?
A: Ja, stuur gewoon de inhoud en de indeling, we zullen een voorbeeld afdrukken voor uw bevestiging.
Het label wordt meestal op het zijpaneel bevestigd.

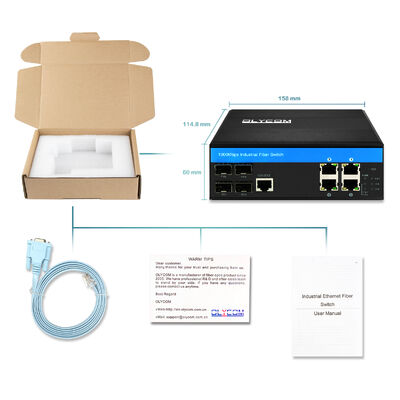

2. Wat is de paklijst?
A: Er zit een apparaat, beschermend schuim, een gebruikershandleiding, een garantiekaart en een consolekabel in de doos.
Maar SFP-modules en voeding zijn NIET inbegrepen, koop deze apart bij ons.
3. Hoe kan ik een voorbeeldunit krijgen om te testen?
A: We hebben veel Amazon-winkels. Zoek op ons merk Olycom of de modelnamen als je die kent.
U bent ook van harte welkom om met ons te praten voor een standaard aankoop.
4. Ondersteunen uw switches ringprotocollen?
A: Ja, onze switches ondersteunen STP/RSTP/MSTP en ERPS voor ringconfiguratie.
