Olycom L2/L2+ Managed PoE Netwerk Switch
Productoverzicht

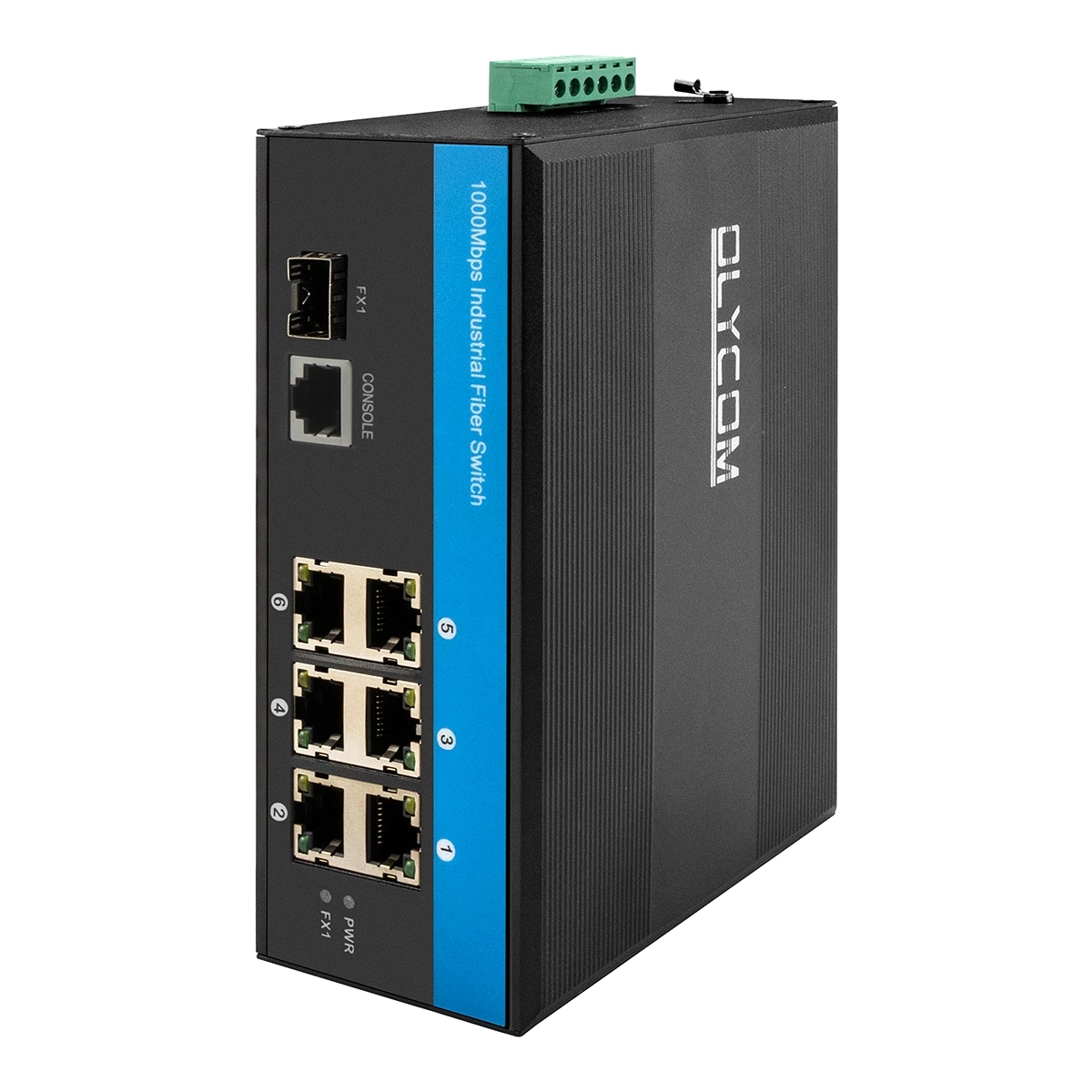

De Olycom IM-FP166GW is een industrieel Ethernet switching platform ontworpen voor omgevingen waar netwerkcontinuïteit en milieutolerantie even cruciaal zijn. Gebouwd rond een ring-beheerde L2+ architectuur, levert het stabiele communicatieprestaties voor industriële systemen die onder zware fysieke en elektrische omstandigheden opereren.
Door glasvezel- en koperinterfaces te combineren binnen een compacte industriële vormfactor, ondersteunt de switch zowel langeafstandstransmissie als lokale apparaattoegang. Een multi-rate SFP glasvezelinterface maakt snelle optische verbindingen over grote afstanden mogelijk, terwijl meerdere Gigabit Ethernet-poorten directe connectiviteit bieden voor industriële terminals, controllers en edge-apparaten.
Om langdurige betrouwbaarheid te garanderen, is het apparaat ontworpen voor gebruik bij extreme temperaturen en verbeterde elektrische bescherming. De robuuste behuizing, industriële EMC-conformiteit en versterkte overspanningsimmuniteit stellen het in staat om continu te werken in fabrieken, buitenkasten en infrastructuurfaciliteiten waar conventionele netwerkapparatuur niet kan werken.
Hoge doorvoersnelheid switching prestaties, samen met snelle ringbeschermingsmechanismen, stellen de IM-FP166GW in staat om ononderbroken datastroom te behouden en snel te herstellen van linkfouten. Ondersteund door een garantie van 3 jaar en levenslange technische ondersteuning, is het zeer geschikt voor missiekritieke industriële netwerken en grootschalige implementaties.
Technische gegevens
|
Productnaam
|
10/100/1000Mbps Managed Industrial PoE Glasvezel Switch(1F+6TP)
|
|
Modelnummer
|
IM-FP166GW
|
|
Poort
|
1*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
6*10/100/1000M UTP RJ45 (Ondersteunt MDI/MDIX automatische detectie)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Switching Kenmerken
|
Transmissiemodus: opslag en doorsturen
Doorsteltijd:<10us
Systeem bandbreedte: 17Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flash-grootte: 16M
Packet buffer grootte: 4Mb
VLAND ID: 4096
MAC Adres Tabellen Grootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Stroom, netwerk, glasvezel
PWR: Stroom
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Glasvezel: FX1
|
|
Voeding
|
Ingangsspanning: 48V (max. 52V)
PoE uitgangsspanning: 48V
Enkele PoE uitgangsvermogen: 30W (poort 1~6)
Max. budget: 180W
Omgekeerde aansluiting: ondersteuning
|
|
PoE Bedrading
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Omgeving
|
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële Normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40 graden niveau
Afmeting: 158*115*60mm

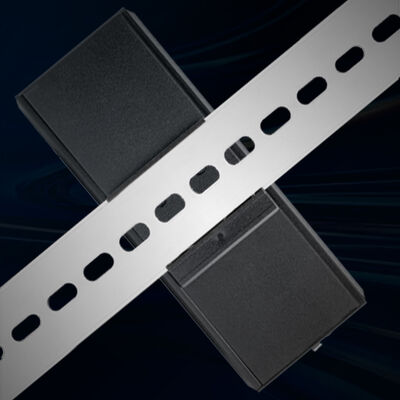

Montagemethode: Din-rail/Wandmontage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Belangrijkste Kenmerken
1. Functionele Mogelijkheden
Hybride Glasvezel-Koper Netwerken
De switch integreert één programmeerbare SFP-interface (100M / 1G / 2.5G) met zes auto-negotiating Gigabit Ethernet-poorten, waardoor naadloze interconnectie mogelijk is tussen optische backbones en op koper gebaseerde industriële apparatuur zonder speciale bekabelingseisen.
2. Netwerkveerkracht & Lusbescherming
Ontworpen voor ring- en redundante topologieën, ondersteunt het apparaat ITU-T G.8032 Ethernet Protection Ring naast STP / RSTP / MSTP protocollen. Deze mechanismen zorgen voor snel topologieherstel en voorkomen netwerklussen in complexe industriële installaties.
3. Hoge Doorvoersnelheid Switching Prestaties
Een geoptimaliseerde switching architectuur levert niet-blokkerend data doorsturen met microseconde-niveau latentie. Ondersteuning voor grote MAC-tabellen, uitgebreide VLAN-segmentatie, jumbo frames en voldoende buffering zorgt voor stabiele prestaties onder zware en bursty verkeersbelastingen.
4. Industriële Hardware Fundament
Uitgerust met ruime systeemgeheugen en flash-opslag, behoudt het platform consistente werking en ondersteunt het geavanceerde beheer- en beveiligingsfuncties, zelfs in continu belaste netwerkomgevingen.
5. Milieu- & Elektrische Verharding
De metalen behuizing biedt IP40-bescherming, terwijl ingebouwde verdedigingen tegen overspanning, ESD en elektrische snelle transiënten het systeem beschermen tegen veelvoorkomende industriële elektrische gevaren. Brede bedrijfstemperatuur en vochtigheidstolerantie maken de switch geschikt voor buitengebruik en industriële kastimplementatie.
6. Multi-Mode Netwerkbeheer
Configuratie en monitoring kunnen worden uitgevoerd via meerdere interfaces, waaronder webgebaseerd beheer, CLI, SNMP en Telnet. Diagnostische tools zoals kabelfoutdetectie en energiebesparende functies helpen het onderhoud te vereenvoudigen en de bedrijfskosten te verlagen.
7. Geavanceerde Verkeerscontrole & Segmentatie
Ondersteuning voor VLAN-tagging, linkaggregatie, QoS-prioritering en broadcast-onderdrukking maakt precieze controle over het verkeersgedrag mogelijk, waardoor kritieke diensten kunnen worden geïsoleerd en geprioriteerd binnen gedeelde industriële netwerken.
8. Beveiligingsgerichte Ontwerp
De switch bevat gelaagde toegangscontrole- en encryptiemechanismen, waaronder 802.1X, RADIUS, ACL, TACACS+ en veilige beheerprotocollen. Firmware-redundantie en brede protocolondersteuning helpen de langetermijnbeveiliging en upgradeflexibiliteit te waarborgen.
9. Installatieflexibiliteit & Standaardconformiteit

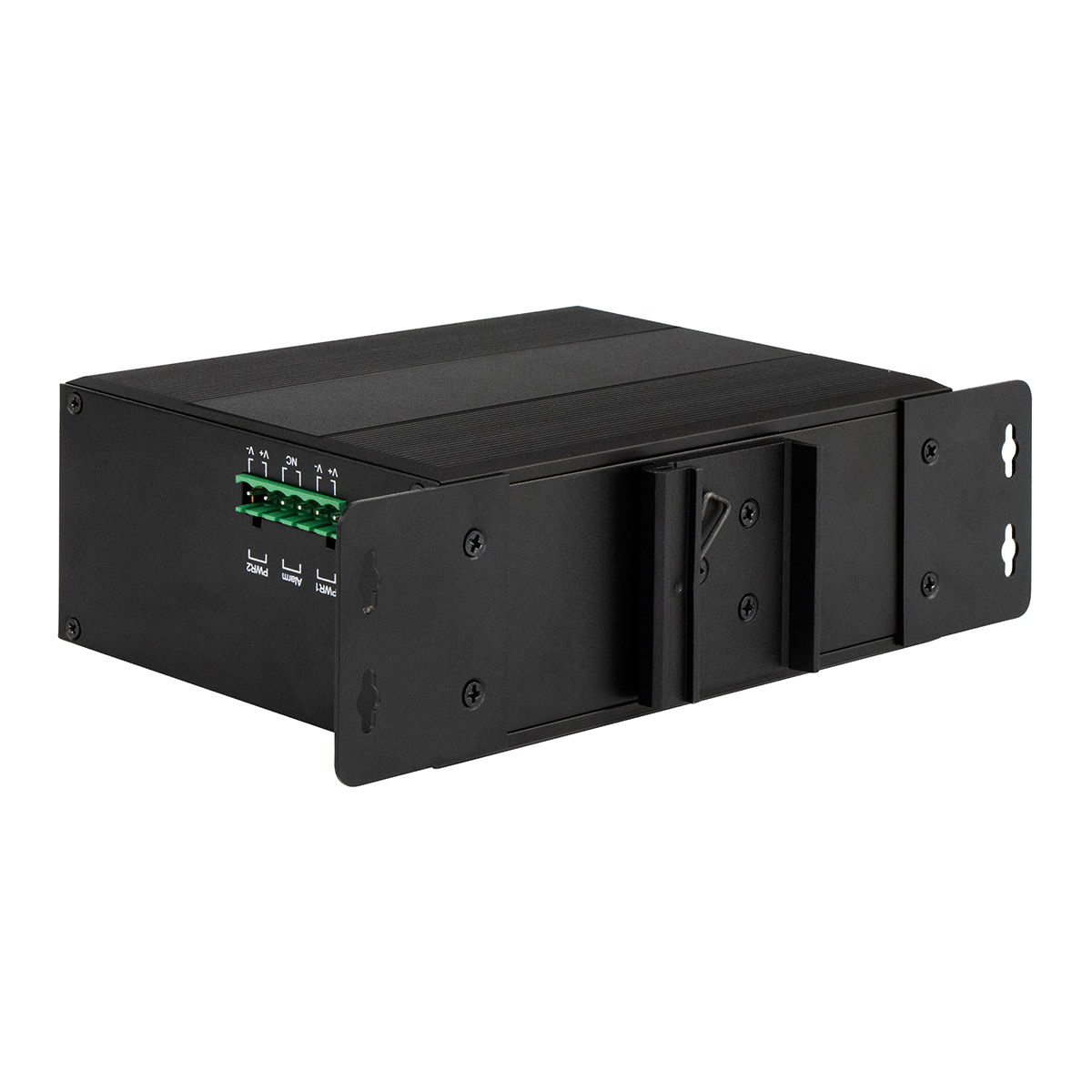

Ontworpen voor DIN-rail- of wandmontage, past de compacte behuizing gemakkelijk in ruimtebeperkte schakelkasten. Het apparaat voldoet aan de belangrijkste internationale veiligheids- en EMC-normen, waardoor betrouwbare werking in wereldwijde industriële implementaties wordt gegarandeerd.
Ondersteuning voor Communicatie over Lange Afstand
De optische interface ondersteunt transmissieafstanden tot 120 km over single-mode glasvezel, terwijl Ethernet-poorten standaard koperen bekabeling ondersteunen voor lokale verbindingen tot 100 m, waardoor schaalbaar netwerkontwerp over grote industriële locaties mogelijk is.
Typische Implementatiescenario's
1. Geautomatiseerde Productie & Procesbesturing
Fungeert als een communicatie-backbone voor PLC's, sensoren en besturingssystemen, ter ondersteuning van real-time gegevensuitwisseling die nodig is voor productiecontrole en apparatuurbewaking.
2. Transport- en Verkeerssystemen
Gebruikt in wegkasten, spoorwegnetwerken en verkeersmanagementsystemen waar ringredundantie continue werking van signalerings- en controlenetwerken garandeert.
3. Optische Private en Industriële Breedbandnetwerken
Dient als een glasvezeltoegangs- of aggregatieknooppunt voor bedrijfs- en industriële privén netwerken, waardoor communicatie met hoge bandbreedte tussen gedistribueerde locaties mogelijk is.
4. Externe Industriële Operaties
Ondersteunt netwerkconnectiviteit voor geografisch verspreide faciliteiten zoals waterzuiveringsinstallaties, mijnbouwlocaties en energie-installaties, waardoor gecentraliseerde monitoring en onderhoud mogelijk is.
5. Buitenbewaking en Beveiligingsnetwerken
Biedt stabiele netwerktoegang voor IP-camera's, draadloze toegangspunten en bewakingsapparatuur die in buiten- of perimeteromgevingen worden ingezet.
6. Industriële Campussen en Logistieke Parken
Vormt de toegangslaag van grootschalige industriële en bedrijfsnetwerken, ter ondersteuning van gesegmenteerde architecturen, serviceprioritering en hoge apparaatdichtheid.
Accessoire
|
Industriële Optische Module
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Industriële DIN Voeding
|
|
IM-DAC220/DC48V2.5A
|
AC220V naar DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V naar DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V naar DC48V10A, -40℃～70℃
|
