Olycom Hardened Ring Managed 1G Ethernet Switch
Introductie
De Olycom IM-FP21000GW is een hoogwaardige L2+ Ring Managed Industrial Ethernet Switch, ontworpen voor ruige industriële omgevingen en betrouwbare netwerkconnectiviteit.

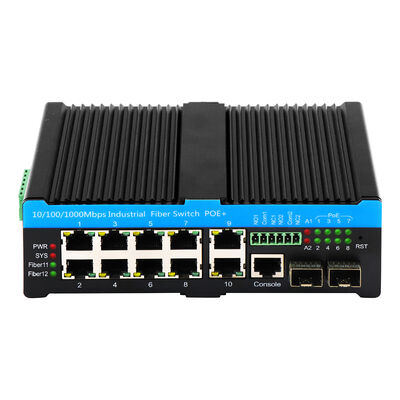

Met 2 x 100/1000/2500Mbps SFP fiber uplink poorten (ondersteuning van single-mode/multi-mode fiber met transmissieafstanden van 500m tot 120Km) en 8 x auto-sensing 10/100/1000Mbps UTP RJ45 poorten (allemaal met MDI/MDIX-ondersteuning), beschikt hij ook over 1 consolepoort, 1 6-PIN voedingsklemmenblok en 2 alarmuitgangspoorten. Ontworpen om te werken bij extreme temperaturen variërend van -40℃ tot +75℃, deze Ethernet switch maakt gebruik van een geribbeld chassis voor temperatuurafvoer voor efficiënt warmtebeheer en heeft een IP40-beschermingsclassificatie.
Compatibel met ITU-T G.8032V1/V2 Rapid Ring protocol en meerdere IEEE-standaarden, levert het een non-blocking systeem bandbreedte van 40 Gbps en ondersteunt het geavanceerd netwerkbeheer.
Met 6KV overspanningsbeveiliging en naleving van strenge industriële EMC/ESD-normen, is het ideaal voor kritieke infrastructuur en industriële automatiseringssystemen die stabiele, langdurige werking vereisen.
Specificatie
|
Poort
|
2*100/1000/2500Mpbs SFP poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2*10*100/1000M UTP RJ45 Uplink (Ondersteuning MDI/MDIX auto-sensing)
8*UTP Downlinks
1*Consolepoort

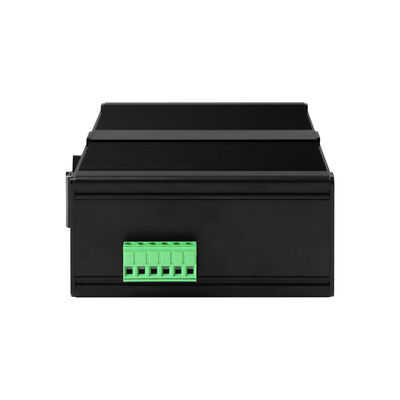

1*6-PIN voedingsklemmenblok
2*Alarmuitgang
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Schakelfuncties
|
Transmissiemodus: opslag en doorsturen
Doorsteltijd:<10us
Systeem bandbreedte: 30 Gbps (non-traffic jam)
DRAM-grootte: 128M
Flash-grootte: 16M
Packet buffer grootte: 4Mb
VLAND ID: 4096
MAC Adres Tabellengrootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 un-shielded twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger shielded twisted pair (≤100m)
|
|
LED's
|
Voeding, Systeem, Netwerk, Fiber, Alarm
PWR: Voeding, rood
SYS: Systeem, rood
Netwerk Link/Activiteit: Groene LED
Netwerk Datasnelheid: Oranje LED (AAN voor 1G)
Fiber Link: Groen
LED Alarm: Rood knipperend
|
|
Voeding
|
Ingangsspanning: DC12V~DC57V
Werktemperatuur: -40°C tot +75°C
Omgekeerde aansluiting: ondersteuning
|
|
Omgeving
|
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Overspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 165*112*45.5mm

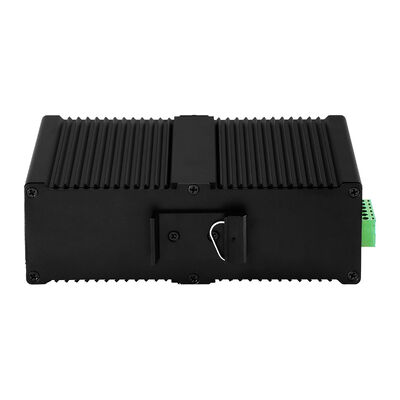

Montagemethode: Din-rail montage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Belangrijkste kenmerken
1. Veelzijdige poortconfiguratie
2 x 2.5 Gbps SFP fiber poorten (SM/MM compatibel, 500m–120Km transmissie) + 8 x 10/100/1000M UTP RJ45 poorten (auto-sensing MDI/MDIX), aangevuld met 1 consolepoort, 1 voedingsklemmenblok en 2 alarmuitgangen voor flexibele netwerkimplementatie
2. Geavanceerde Ring Netwerk Ondersteuning
Compatibel met ITU-T G.8032V1/V2 Rapid Ring protocol, plus STP/RSTP/MSTP spanning tree protocollen, voor snelle netwerkherstel en lusbescherming voor kritieke ringnetwerkconfiguraties
3. Hoge-snelheid gegevensverwerking
Opslag-en-doorstuur transmissiemodus met <10us doorsteltijd, 40 Gbps non-blocking systeem bandbreedte, 22.321 Mpps doorvoersnelheid, 8K MAC-adrestabel, 4096 VLAN-ID's en 4 Mb packet buffer—ondersteuning van jumbo frames tot 9.6 KB voor een soepele transmissie van grote gegevens
4. Robuuste Omgevingsaanpassing
Geribbeld metalen chassis voor efficiënte warmteafvoer, IP40 stofbescherming en 6KV overspanningsbeveiliging (IEC 61000-4-5: Differentieel ±2KV, Gemeenschappelijk ±6KV). Bestand tegen -40℃～85℃ opslagtemperatuur en 10%～95% niet-condenserende vochtigheid, bestand tegen ESD (±15KV lucht, ±6KV contact) en EFT (±6KV)
5. Uitgebreid Netwerkbeheer
Ondersteunt Web GUI, Cisco®-achtige CLI, SNMP v1/v2c/v3 en Telnet voor intuïtieve configuratie. Beschikt over kabeldiagnose (foutpuntlocatie), energiezuinig Ethernet (IEEE 802.3az), VLAN (802.1q), linkaggregatie (LACP/statisch), QoS en stormonderdrukking voor geoptimaliseerde netwerkprestaties
6. Intelligente Alarm & Bescherming
2-weg droogcontact alarmuitgangspoorten (aansluitbaar op externe bellen/sirenes) met real-time alarmstatusweergave—activeert waarschuwingen voor poortfouten om bewaking op afstand mogelijk te maken. Uitgerust met overtemperatuurbescherming en ondersteuning voor omgekeerde voedingsaansluiting voor verbeterde betrouwbaarheid
7. Compact & Flexibele Installatie
Gegolfde metalen behuizing (16511245.5mm) met Din-rail montageontwerp, lichtgewicht (0.75Kg nettogewicht), past naadloos in krappe industriële besturingskasten
8. Strikte Industriële Naleving
Voldoet aan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) en FCC (47 CFR Part 15 Subpart B Class B) certificeringen, voldoet aan de IEC 61000-serienormen voor ESD, EFT en overspanning—geschikt voor kritieke transport- en verkeerstoepassingen
Toepassingsscenario's
1. Fabrieks- en procesautomatisering
Gebouwd om continue en betrouwbare communicatie tussen automatiseringssystemen te ondersteunen, waaronder PLC's, industriële controllers, sensoren en actuatoren. Zorgt voor een soepele gegevensstroom over productielijnen en procesomgevingen, waardoor precieze controle en stabiele productieprocessen mogelijk worden.
2. Intelligente Transportsystemen
Toegepast in transportinfrastructuur zoals verkeersbordenkasten, spoorwegsignaalnetwerken en bewakingssystemen. Het ringgebaseerde netwerkontwerp maakt het mogelijk dat gegevens zonder onderbreking door knooppunten gaan, waardoor de netwerkbeschikbaarheid voor tijdskritische verkeers- en spoorwegactiviteiten behouden blijft.
3. Ruwe Omgeving & Missie-Kritieke Implementaties
Ontworpen voor gebruik op elektrisch lawaaierige en veeleisende locaties, waaronder stroomdistributie, olie- en gasinstallaties en beveiligde buitenfaciliteiten. Handhaaft consistente prestaties ondanks extreme temperaturen en industriële interferentie.
4. Fiber-gebaseerde Communicatie-infrastructuur
Fungeert als een fiber-toegangs- of aggregatieapparaat in particuliere optische netwerken en industriële communicatie-backbones. SFP fiber-interfaces maken uitgebreide transmissieafstanden mogelijk en ondersteunen tegelijkertijd hoge gegevensdoorvoervereisten.
5. Gedistribueerde Besturing & Bewaking op Afstand
Ondersteunt betrouwbare connectiviteit voor geografisch verspreide apparatuur in toepassingen zoals nutsbedrijven, mijnbouw en energieproductie. Geïntegreerde alarm- en bewakingsmechanismen helpen operators snel fouten te identificeren en de systeemstabiliteit te behouden.
6. Industrieparken & Bedrijfscampussen
Biedt een schaalbare netwerkbasis voor industriële campussen, logistieke centra en bedrijfszones, waardoor een groot aantal apparaten veilig kan worden aangesloten en tegelijkertijd gecentraliseerd netwerkbeheer en langdurige uitbreiding worden ondersteund.
Accessoire
|
Industriële Optische Module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Industriële DIN Voeding
|
|
IM-DAC220/DC12V1.67A
|
AC220V naar DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V naar DC24V1A, -30℃～70℃
|
