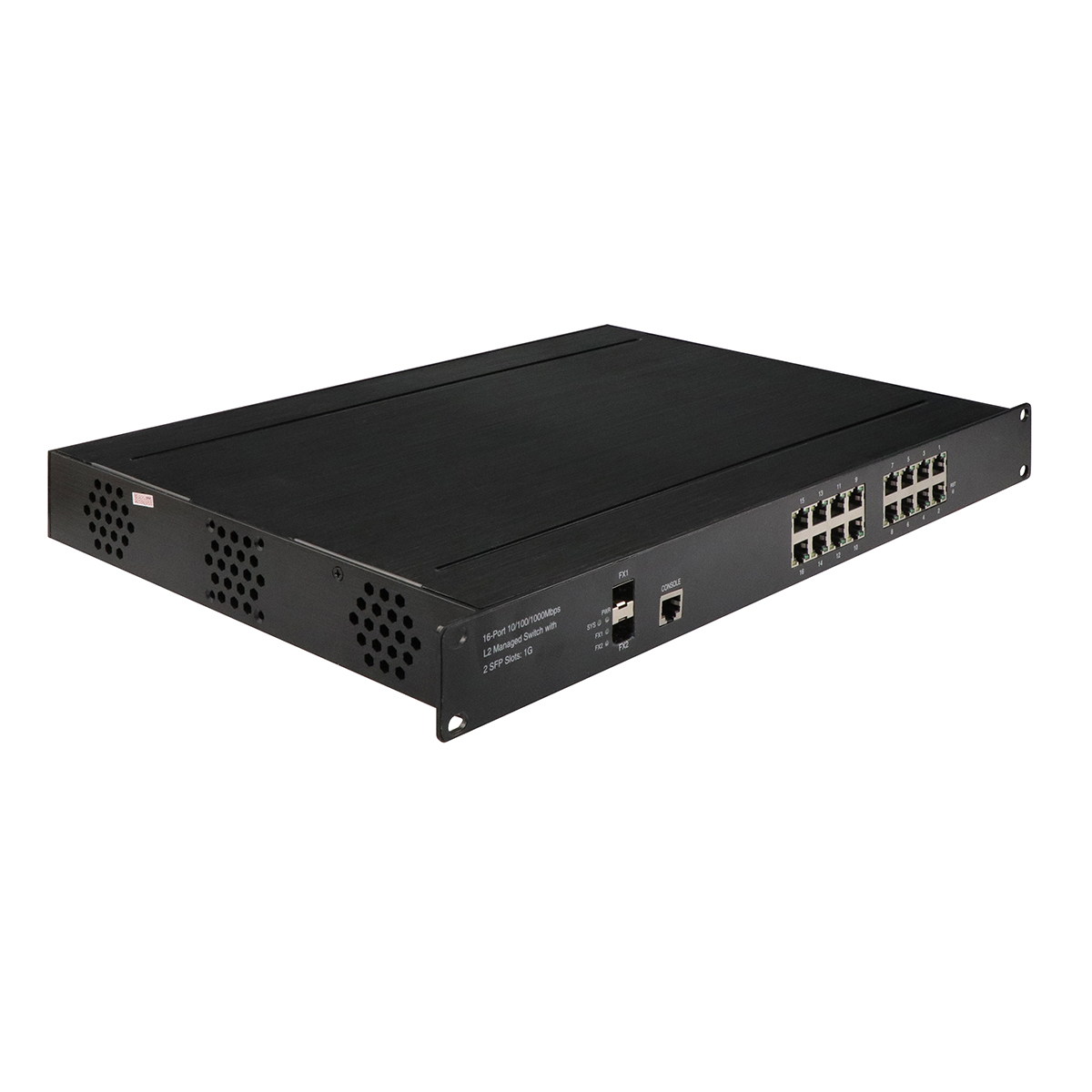

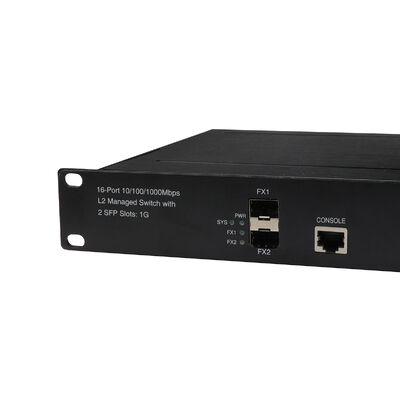

16-poorts industriële beheerde Ethernet switch Gigabit L2+ beheerbaar Vitesse 220V input

2.5G L2+ Managed 16 Port Industrial Fiber Switch

Technische gegevens

Productpositionering

IM-FS021600GW is gepositioneerd als een Ethernet-aggregatie-switch van industriële klasse die is gebouwd voor omgevingen waar een groot aantal apparaten, lange kabellopen en harde bedrijfsomstandigheden naast elkaar bestaan.Het is ontworpen om continu te werken in netwerken op infrastructuurniveau die voorspelbare prestaties vereisen., strikte isolatie en langetermijnstabiliteit in plaats van consumenten-achtige doorvoerspannen.

1Netwerkarchitectuur en capaciteit

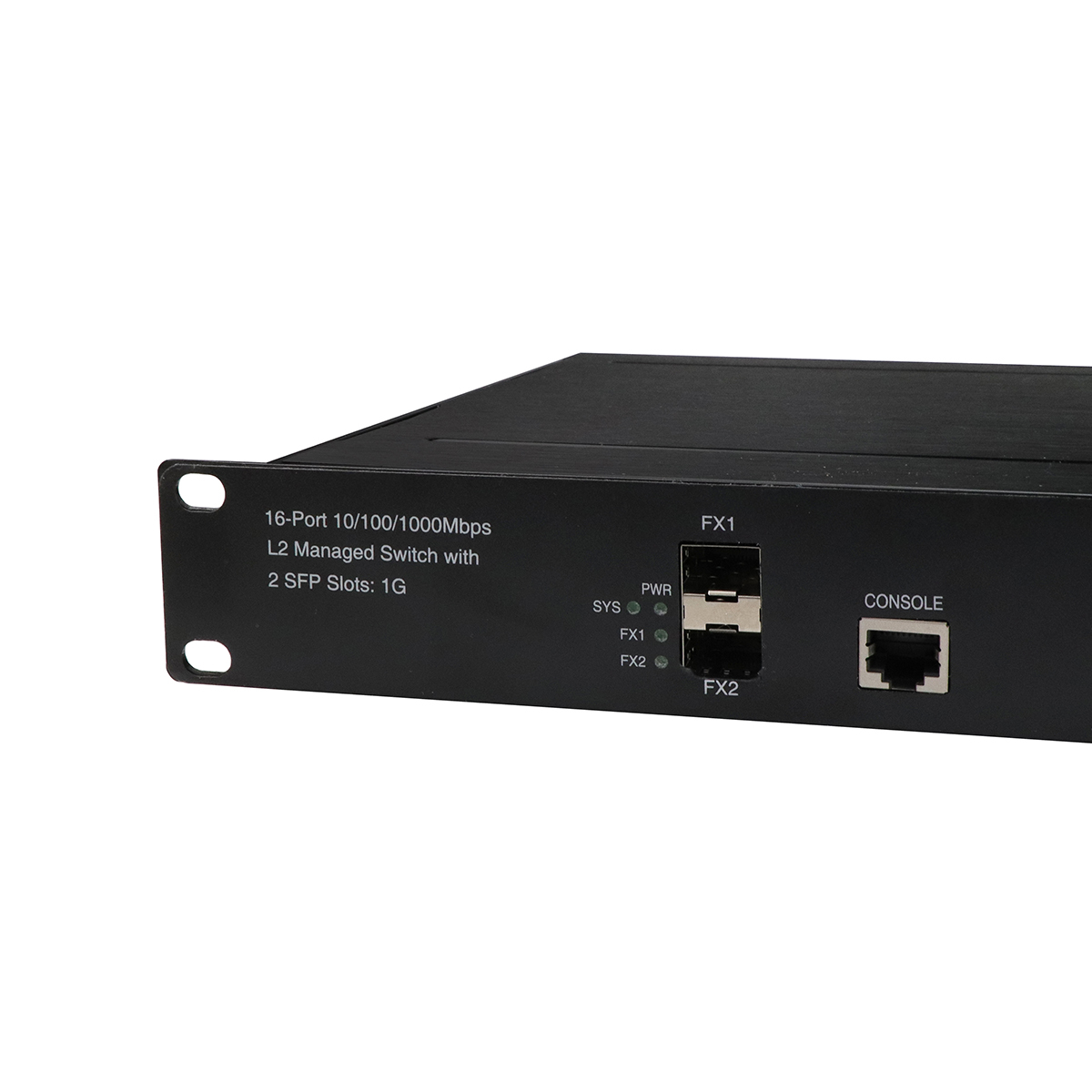

Het apparaat biedt een dual-fiber uplink-ontwerp in combinatie met koperen toegang met een hoge dichtheid,waardoor het kan fungeren als een lokaal aggregatie-knooppunt of een industriële toegangsschakelaar binnen gedistribueerde besturingsnetwerkenTwee optische interfaces ondersteunen langeafstandsoverdracht via zowel enkelmodus- als multi-modusvezel, waardoor verbindingen tussen controlekamers, onderstations, werkplaatsen of externe locaties mogelijk zijn.Zestien Gigabit Ethernet-poorten voorzien van een dichte verbinding tussen veldapparatuur en apparatuur zonder dat er externe uitbreidingsapparatuur nodig is.

Een niet-blokkerende schakelstof met een hoge doorstuurcapaciteit zorgt ervoor dat gelijktijdige verkeersstromen zonder congestie kunnen worden verwerkt.Grote adressen en VLAN-tabellen maken het netwerk schaalbaar naarmate de systemen groeien, ondersteunt gesegmenteerde architecturen in meerdere afdelingen, functies of beveiligingszones.

2. Redundantie, stabiliteit en verkeerscontrole

De schakelaar is ontworpen voor altijd aan industriële werking en bevat meerdere mechanismen om de continuïteit van het netwerk te behouden.Ringgebaseerde bescherming en spanning tree-protocollen maken snelle topologieconvergentie en automatisch herstel mogelijk bij link- of knoopfalen, waardoor enkelvoudige onderbrekingen in kritieke netwerken worden voorkomen.

De verwerking van het verkeer wordt geoptimaliseerd door middel van opslag- en doorstuurverwerking en ondersteuning voor jumbo frames, waardoor een efficiënte overdracht van grote industriële gegevenspakketten wordt gewaarborgd.Met mechanismen voor kwaliteit van dienstverlening kan latentiegevoelig verkeer, zoals besturingssignalen of monitoringstromen, worden geprioriteerd., terwijl bandbreedtebeheersing en stormonderdrukking voorkomen dat abnormaal verkeer de algehele systeemstabiliteit beïnvloedt.

3. Segmentatie en multicast optimalisatie

Het platform ondersteunt een breed scala aan VLAN-implementatiemodellen, waardoor netwerken logisch kunnen worden verdeeld op basis van poorten, MAC-adressen, IP-subnetwerken of toepassingsprotocollen.VLAN-vertaling maakt het mogelijk om verschillende netwerkdomeinen te verbinden zonder reconfiguratie.

Voor multicast-zware omgevingen bevat de switch geavanceerde multicast-controlefuncties. IGMP en MLD-snooping- en filtermechanismen zorgen ervoor dat multicastverkeer alleen wordt geleverd waar nodig,vermindering van onnodig bandbreedteverbruik in toepassingen zoals videobewaking en realtime monitoring.

4. Beveiliging en toegangscontrole

Beveiliging wordt afgedwongen via meerdere lagen, te beginnen op het niveau van de poort en zich uit te breiden tot authenticatie, autorisatie en versleutelde toegang tot het beheer.De schakelaar ondersteunt gestandaardiseerde authenticatieframeworks en toegangsbeheersingsbeleid om onbevoegde apparaten en gebruikers te beperken.

Aanvullende beschermingsmechanismen helpen om veel voorkomende netwerkbedreigingen zoals spoofing en onbevoegd adresgebruik te beperken.Beveiligde beheersprotocollen zorgen ervoor dat configuratiegegevens en besturingsverkeer beschermd blijven tijdens toegang en onderhoud op afstand.

5Beheer en onderhoud

Het apparaat kan worden beheerd met behulp van meerdere interfaces om aan verschillende operationele voorkeuren te voldoen, waaronder toegang via de opdrachtregel, webgebaseerde configuratie en gecentraliseerde netwerkbeheerplatforms.Remote softwareonderhoud wordt ondersteund met veilige upgrade-mechanismen die zijn ontworpen om onderbrekingen van de dienst door mislukte updates te voorkomen.

Ingebouwde diagnostische hulpmiddelen helpen bij het lokaliseren van storingen, waardoor de tijd voor het oplossen van storingen in grote installaties wordt verkort.Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:.

6. Milieu- en mechanisch ontwerp

De schakelaar is gebouwd voor gebruik in fysiek veeleisende omgevingen.zorgt voor een betrouwbare werking op plaatsen die aan warmte worden blootgesteld, koude en luchtverontreinigende stoffen.

De naleving van een breed scala aan industriële, elektromagnetische en vervoersnormen zorgt ervoor dat het apparaat kan worden ingezet in gespecialiseerde omgevingen zoals spoorwegen, buitenkasten,en energiefaciliteitenDe weerstand tegen trillingen, schokken en elektrische storingen vergroot de duurzaamheid van het gebruik.

7Energie en installatie

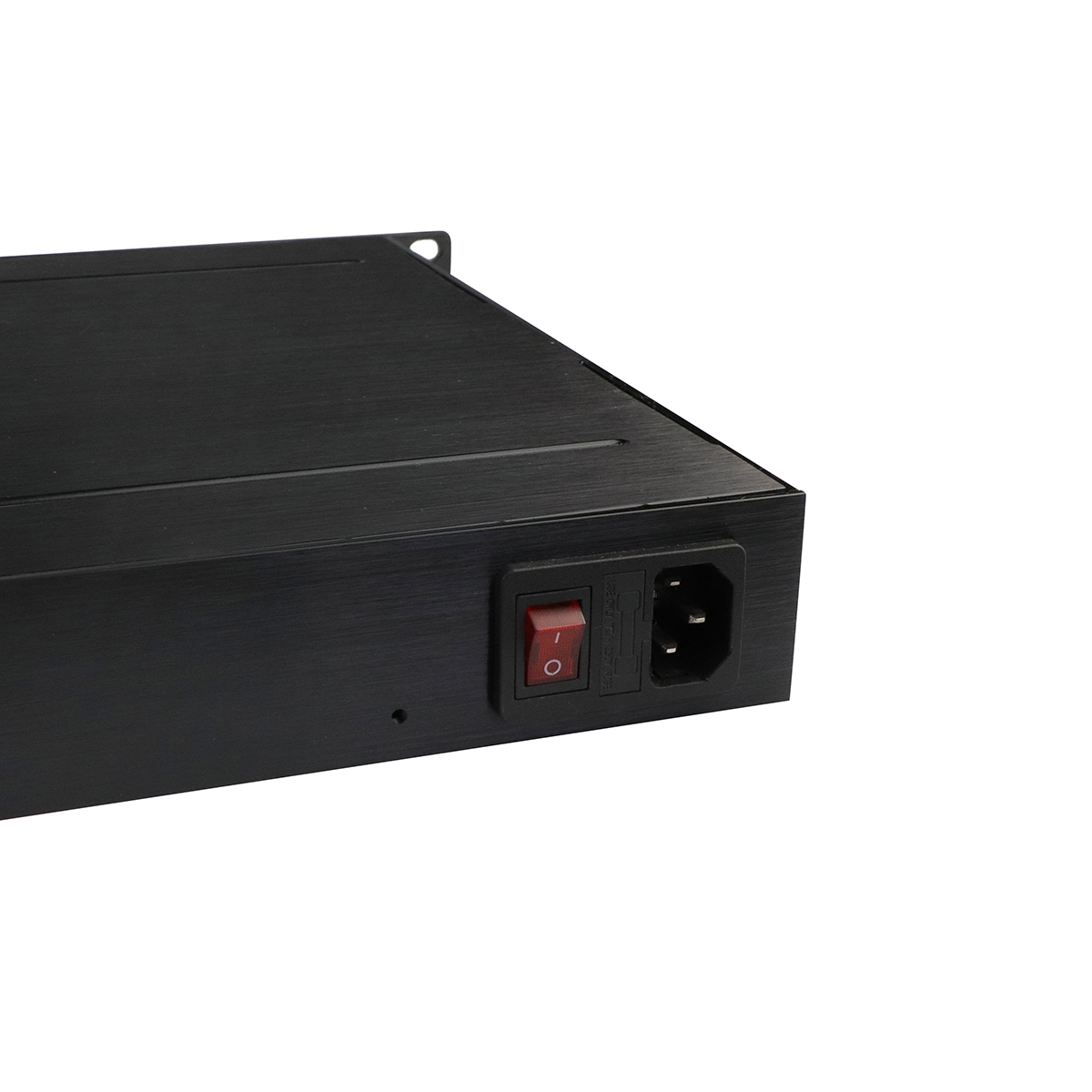

De schakelaar is ontworpen voor installatie op infrastructuurniveau en ondersteunt wisselstroom met een niet-polaire verbindingstolerantie, wat de installatie in industriële elektrische systemen vereenvoudigt.De vormfactor van het chassis is geschikt voor installaties op racks in controlekamers, onderstations en kasten voor industriële apparatuur.

Inzetgevallen

1Fabriekscontrole en automatisering
Dient als toegangs- en aggregatielaag voor automatiseringsnetwerken, waarbij controllers, sensoren, HMI's en bewakingssystemen worden verbonden, terwijl het verkeer via VLAN- en QoS-mechanismen wordt geïsoleerd.

2. Spoorwegen en vervoerssystemen
In spoor-, stations- en wegennetten waar naleving van spoornormen en snel herstel van storingen essentieel zijn voor het onderhoud van signaal- en informatiediensten.

3Energie- en nutsnetwerken
Gebruikt in onderstations, sites voor hernieuwbare energie en netbewakingssystemen, ondersteunt redundante netwerkoplossingen en een brede milieutolerantie voor buiten- en ondergrondse implementatie.

4. Zware industrie en hulpbronnen
In de mijnbouw, metallurgie en petrochemische installaties waar stof, trillingen en elektrisch lawaai veel voorkomen, wordt gebruikt, terwijl op afstand diagnostiek de onderhoudsinspanning vermindert.

5Industriële campussen en ruggengraat
Het fungeert als een met glasvezel verbonden aggregatie-switch die datacenters, industriële parken en besturingsfaciliteiten verbindt, en ondersteunt data-uitwisseling in grote hoeveelheden en schaalbare uitbreiding.

6. Beveiliging en afstandsbewaking
Ondersteunt grootschalige camera- en bewakingssystemen door efficiënte multicast-beheer en prioriteitstelling van het verkeer, waarbij de scheiding tussen bewakings- en operationele netwerken wordt gehandhaafd.

7. Infrastructuur voor openbaar vervoer
Geïntegreerd in spoor- en transitcommunicatiesystemen om veerkrachtige connectiviteit te bieden voor boord-, weg- en stationsapparatuur.

Softwarefuncties

1. Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
2. Ondersteuning van IEEE802.3az EEE ((Energie-efficiënt Ethernet) beheer, optimaliseren van het stroomverbruik
3. Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
4. Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
5. Ondersteuning van IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
6. Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
7. Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
8. Rapport van IGMP-agenten, MLD spionage.
9. Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
11. Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
12. Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
13. Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Ondersteuning voor IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Veelgestelde vragen

1Op welke chip is het gebaseerd?

Olycom: Vitesse

2Kan ik het aanpassen?

- Ja.

Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)

3Kan ik het verbinden met 10/100M apparaten?

- Ja.

Voor LAN-poorten zijn ze 10/100/1000M auto-sensing

Voor glasvezelpoorten, configureer snelheid van 100 Mbps via Web GUI of CLI

4Kan ik PoE-functie uitschakelen voor sommige poorten als dat nodig is?

A: Ja.

Alle PoE-beheerde schakelaars in deze serie ondersteunen PoE-beheer

Stel de PoE-status gewoon in via de web GUI of CLI.

5Doe je SKD/CKD?

A: Ja.

Als fabriek hebben we hier al vele malen mee te maken gehad.
