Olycom 8-poorts L2+ Web Beheerbare Gigabit Netwerk Switch
Overzicht
De Olycom IM-FS180GW is een industriële L2+ managed Ethernet switch, ontworpen voor betrouwbare werking in veeleisende industriële en buitenomgevingen. Hij levert stabiele, hoogwaardige netwerkconnectiviteit voor missiekritische systemen waar betrouwbaarheid, veerkracht en langdurige werking essentieel zijn.
De switch integreert een programmeerbare snelheid SFP glasvezelinterface (100M / 1G / 2.5G) met acht Gigabit Ethernet RJ45-poorten, waardoor flexibele implementatie over gemengde glasvezel- en kopernetwerkarchitecturen mogelijk is. De SFP-poort ondersteunt zowel single-mode als multi-mode glasvezel, waardoor transmissieafstanden variëren van korte afstanden tot ultra-lange afstanden van maximaal 120 km, waardoor hij geschikt is voor geografisch verspreide industriële locaties.
Ontworpen voor zware omstandigheden, werkt de IM-FS180GW betrouwbaar over een breed industrieel temperatuurbereik van -40°C tot +75°C en beschikt over een robuuste metalen behuizing met IP40-bescherming. Verbeterde piekspanningsimmuniteit tot 6 kV op Ethernet-interfaces, in combinatie met volledige EMC-industriële conformiteit, zorgt voor stabiele prestaties in elektrisch rumoerige omgevingen zoals onderstations, fabrieken en buitenkasten.
Met een switching-architectuur met hoge doorvoer, geavanceerde ringbeschermingsmechanismen en spanning tree-ondersteuning, maakt de switch snelle foutherstel en ononderbroken datastroom mogelijk. Redundante voedingsingangen, een laag energieverbruik en uitgebreide beveiligingscontroles positioneren de IM-FS180GW verder als een betrouwbaar netwerkplatform voor kritieke industriële infrastructuur. Het product wordt ondersteund door een garantie van 3 jaar en levenslange technische ondersteuning, ter ondersteuning van langdurige implementatie en operationeel vertrouwen.
Specificatie
|
Productnaam
|
10/100/1000Mbps Managed Industrial Fiber Switch(1F+8TP)
|
|
Modelnummer
|
IM-FS180GW
|
|
Poort
|
1*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45(Ondersteunt MDI/MDIX automatische detectie)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Switching-functies
|
Transmissiemodus: opslag en doorsturen
Doorstuurvertraging:<10us
Systeembandbreedte: 21 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flash-grootte: 16M
Packet buffergrootte: 4Mb
VLAND ID: 4096
MAC-adrestabelgrootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 onafgeschermd twisted pair (≤100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd twisted pair (≤100m)
|
|
LED's
|
Voeding, netwerk, glasvezel
PWR: Voeding
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid (uit wanneer het 100Mb/s is)
Glasvezel: FX1
|
|
Voeding
|

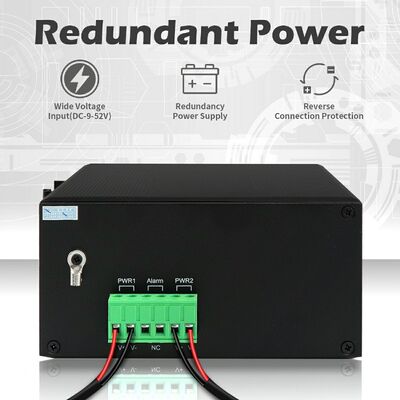

Redundante DC12V~DC52V ingang, typisch DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Stroomverbruik
|
Volledige belasting ≤5W
|
|
Omgeving
|
Werktemperatuur: -40°C～75°C
Opslagtemperatuur: -40°C～85°C
Werkvochtigheid: 10%～90%, niet-condenserend
Opslagvochtigheid: 10%～95%, niet-condenserend
|
|
Industriële normen
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, Algemeen ±6KV
Piekspanning: IEC61000-4-5, Differentieel ±2KV, Gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Behuizing: Gegolfde metalen behuizing, IP40-gradeniveau
Afmeting: 158*115*60mm

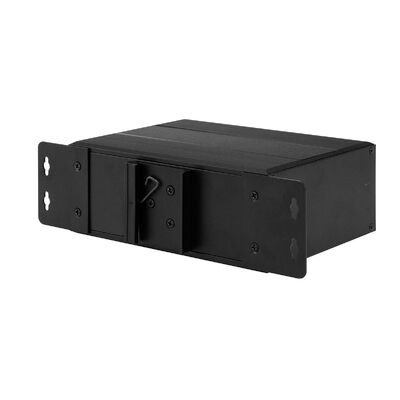

Montagemethode: Din-rail/Wandmontage
Gewicht: 0.75Kg/0.9Kg (Netto/Bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Belangrijkste kenmerken
1. Flexibel industrieel poortontwerp
Biedt een hybride netwerkinterface bestaande uit één 2,5 Gbps SFP glasvezelpoort en acht auto-negotiating Gigabit RJ45-poorten. Auto MDI/MDIX-ondersteuning elimineert de noodzaak voor crossover-kabels, waardoor de installatie in gemengde industriële netwerkomgevingen wordt vereenvoudigd.
2. Netwerkbescherming met hoge beschikbaarheid
Ondersteunt ITU-T G.8032 Ethernet Protection Ring en IEEE 802.1 STP / RSTP / MSTP-protocollen, waardoor snelle netwerkconvergentie en lusvermijding mogelijk zijn voor industriële netwerken die continue beschikbaarheid vereisen.
3. Hoogwaardige switching-architectuur
Implementeert store-and-forward switching met ultralage latentie (minder dan 10 μs). Beschikt over een niet-blokkerende switching-capaciteit tot 36 Gbps, een 8K MAC-adrestabel, ondersteuning voor 4096 VLAN's, een 4 Mb packet buffer en jumbo frames tot 9,6 KB, waardoor een efficiënte verwerking van grote datastromen wordt gegarandeerd.
4. Industriële hardwarebronnen
Uitgerust met 128 MB DRAM en 16 MB Flash-geheugen, biedt voldoende systeembronnen voor stabiele werking, geavanceerde beheerfuncties en aanhoudende prestaties onder zware verkeersomstandigheden.
5. Intelligente verkeersafhandeling
Ondersteunt IEEE 802.3x flow control in full-duplex modus en back-pressure mechanismen in half-duplex modus, waardoor packetverlies wordt verminderd en de transmissiestabiliteit tijdens pieknetwerkbelastingen wordt gehandhaafd.
6. Robuust ontwerp voor zware omgevingen
Gehuisvest in een gegolfde metalen behuizing met IP40-bescherming, biedt de switch een sterke weerstand tegen piekspanning, ESD en elektrische snelle transiënten. Hij voldoet aan de IEC 61000-4-normen en werkt betrouwbaar over extreme temperaturen en hoge vochtigheidsomstandigheden, waardoor hij geschikt is voor buitentoepassingen en industriële implementaties.
7. Uitgebreid beheer en diagnostiek
Ondersteunt meerdere beheerinterfaces, waaronder Web GUI, Cisco-achtige CLI, SNMP v1/v2c/v3 en Telnet. Geavanceerde diagnostische tools zoals kabelfoutdetectie helpen bij het vereenvoudigen van probleemoplossing, terwijl IEEE 802.3az EEE het stroomverbruik optimaliseert.
8. Geavanceerde netwerkfuncties
Inclusief ondersteuning voor VLAN-tagging (802.1Q), statische en dynamische linkaggregatie (LACP), QoS-verkeersprioritering en broadcast storm control, waardoor precieze verkeerssegmentatie en servicedifferentiatie mogelijk zijn.
9. Beveiliging op bedrijfsniveau
Implementeert meerlaagse beveiligingsmechanismen, waaronder 802.1X-authenticatie, RADIUS, ACL, TACACS+ en beveiligde beheerprotocollen zoals HTTPS, SSL en SSH v2. Firmware-upgrade redundantie via TFTP/HTTP, DHCP-functies, RMON, MIB II en IPv6-ondersteuning zorgen voor schaalbaarheid en beveiliging op lange termijn.
10. Compacte installatie en energie-efficiëntie
Ondersteunt DIN-rail en wandmontage voor eenvoudige installatie in schakelkasten en veldbehuizingen. De compacte vormfactor (158 × 115 × 60 mm) en het lage stroomverbruik (≤5W bij volledige belasting) maken hem ideaal voor ruimte- en energiebeperkte industriële omgevingen. Redundante DC 12V–52V voedingsingangen met omgekeerde polariteitsbescherming verbeteren de systeem betrouwbaarheid.
11. Naleving van normen en certificering
Voldoet aan internationale industriële en veiligheidsnormen, waaronder CE-EMC, CE-LVD en FCC Class B, waardoor betrouwbare werking en naleving van de regelgeving in wereldwijde implementaties wordt gewaarborgd.
Toepassing
1. Geautomatiseerde productie- en procesbesturingsomgevingen
Fungeert als een betrouwbare communicatielaag in fabrieken en procesgestuurde faciliteiten, waarbij controllers, sensoren en veldapparatuur worden aangesloten. Ontworpen om real-time gegevensuitwisseling te ondersteunen die nodig is voor operationele controle en apparatuurbewaking onder veeleisende industriële omstandigheden.
2. Weg-, spoor- en verkeerscommunicatieknooppunten
Geïnstalleerd in transportinfrastructuur zoals wegkasten en spoorwegcommunicatiepunten. Ringgebaseerde netwerkmechanismen maken snel herstel van linkfouten mogelijk, waardoor continue datastroom wordt gehandhaafd voor verkeersmanagement en spoorwegsignaleringssystemen.
3. Energie-, energie- en nutsinfrastructuur
Ingezet in onderstations, communicatienetwerken voor nutsbedrijven en installaties voor hernieuwbare energie. Gebouwd om elektrische ruis en brede temperatuurbereiken te tolereren, waardoor betrouwbare gegevensoverdracht wordt gegarandeerd voor gridzichtbaarheid, monitoring en besturingstoepassingen.
4. Zware industrie en winning van grondstoffen
Werkt betrouwbaar op uitdagende industriële locaties, waaronder mijnbouwgebieden, petrochemische fabrieken en metallurgische faciliteiten. Industriële bescherming tegen piekspanningen, stof en omgevingsstress ondersteunt stabiele netwerken voor besturingssystemen en bewakingsapparatuur.
5. Waterbeheer- en milieusystemen
Ondersteunt communicatienetwerken in waterzuiveringsinstallaties en milieumonitoringprojecten, waardoor ononderbroken datalevering mogelijk is voor geautomatiseerde processen, systeemtoezicht en het verzamelen van regelgevingsgegevens.
6. Langeafstand glasvezelcommunicatienetwerken
Fungeert als een glasvezeltoegangs- of interconnectieapparaat binnen particuliere bedrijfsnetwerken en communicatiearchitecturen op afstand. De geïntegreerde 2,5 Gbps SFP glasvezelinterface ondersteunt transmissie met hoge bandbreedte over afstanden tot 120 km.
7. Industriële en bedrijfsnetwerken op campusschaal
Biedt een flexibele netwerkbasis voor industrieparken, logistieke centra en bedrijfscampussen, ter ondersteuning van een gesegmenteerd netwerkontwerp, verkeersprioritering en een groot aantal aangesloten industriële apparaten.
8. Industriële installaties op afstand en zonder toezicht
Maakt stabiele connectiviteit mogelijk voor geografisch verspreide apparatuur in mijnbouwgebieden, olievelden en landelijke nutsbedrijven. Combineert langeafstand glasvezeltransmissie met robuuste omgevingsbestendigheid om continue, onbewaakte werking te ondersteunen.
WEB UI
Ondersteuning kabeldiagnose en kan het foutpunt lokaliseren
Ondersteuning IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseer het stroomverbruik
Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Ondersteuning QoS, transportclassificatie QoS, CoS, bandbreedtecontrole (invoer/uitvoer richting), stormonderdrukking, gedifferentieerde services
Ondersteuning IEEE802.1q VLAN, VLAN-poort, op Mac VLAN gebaseerd, IP-subnet VLAN, Protocol VLAN, VLAN converteren, MVR
Ondersteuning dynamische IEEE802.3ad LACP linkaggregatie, statische linkaggregatie
Ondersteuning IGMP/MLD snooping V1/V2/V3, IGMP filtreren/moduleren, IGMP zoeken
Ondersteuning IGMP agent rapport, MLD snooping
Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Ondersteuning Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
Ondersteuning software-upgrade via TFTP en HTTP, firmware redundantie voorkomt upgrade mislukking
Ondersteuning DHCP client/Relay/Snooping/Snooping optie 82/Relay optie 82
Ondersteuning RMON, MIB II, spiegelbeeld, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
Ondersteuning IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Accessoires
|
Industriële glasvezel transceiver module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industriële DIN-voedingsadapter
|
|
IM-DAC220/DC12V1.67A
|
AC220V naar DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V naar DC24V1A, -30℃～70℃
|
Paklijst
1pc switch
1pc gebruikershandleiding
Opmerking
Accessoires (DIN-railbeugel, voeding, netwerkkabel etc.) zijn NIET inbegrepen in de doos
Bereid deze zelf voor of koop een complete set bij ons
Verzenddoos informatie
Productgrootte: 158*115*60mm
Binnendoosgrootte: 253*208*80mm
Productgewicht: 0.75Kg
Verpakkingsgewicht: 0.9Kg
Masterdoosgrootte: 555*400*410mm
Verpakkingshoeveelheid: 20 stuks
Verpakkingsgewicht: 20Kg
