8 Portlaag 2 beheersbare 2,5G-vezelswitch
Specificatie
|
Productnaam
|
10/100/1000Mbps beheerde industriële glasvezelswitch ((2F+6TP)
|
|
Model nr.
|
IM-FS260GW
|
|
Haven
|
2*100/1000/2500Mpbs SFP-poorten
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
6*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
|
Protocol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systeembandbreedte: 22 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
|
LED's
|
Energie, netwerk, glasvezel
PWR: Kracht
Oranje: Link/ACT
Groen: 1000M Netwerksnelheid ((af als het 100Mb/s is)
Fibre: FX1/FX2
|
|

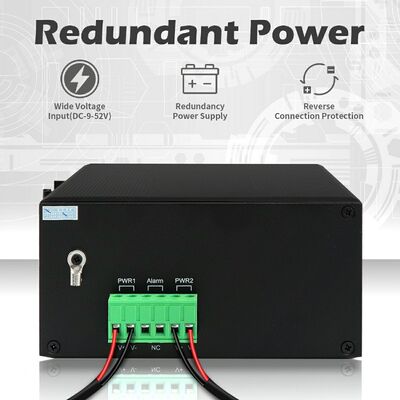

Stroomvoorziening
|
Redundante DC12V~DC52V-invoer, meestal DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Energieverbruik
|
Volledige belasting≤5W
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 bedoelde standaard worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 158*115*60 mm

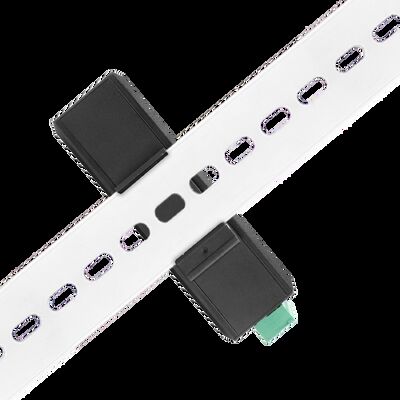

Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,75 kg/0,9 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Belangrijkste kenmerken
1. Versatile poortconfiguratie: 2 x 2,5 Gbps SFP-vezelpoorten (SM/MM compatibel, 500m/120Km transmissie) + 6 x 10/100/1000M UTP RJ45-poorten (auto-sensing MDI/MDIX),vergemakkelijking van naadloze aansluiting van glasvezel- en kopernetwerken voor industriële terminals.
2. Geavanceerde Ring & Spanning Tree-ondersteuning: Voldoet aan ITU-T G.8032 Ethernet Protection Ring (EPR) en IEEE 802.1d STP/802.1w RSTP/802.1s MSTP-protocollen,het garanderen van een snel netwerkherstel (ideaal voor ringtopologieën) en het voorkomen van lussen in kritieke toepassingen.
3. High-Efficiency Data Processing: neemt een opslag-en-verzendmodus aan met <10us forwarding delay, 22Gbps non-blocking system bandbreedte, 19.344Mpps forwarding rate, 8K MAC-adrestabel,4096 VLAN-ID's, en 4Mb-pakketbuffer ondersteunt jumbo frames tot 9,6KB voor een soepele overdracht van grote gegevens.
4Robuuste hardware-specificaties: uitgerust met 128M DRAM en 16M Flash geheugen, waardoor de gegevensverwerking en opslagmogelijkheden voor een stabiele netwerkoperatie worden verbeterd.
5. Robuuste aanpassingsvermogen voor het milieu: golvende metalen behuizing met IP40 stofbescherming, 6KV overspanningsbescherming (IEC 61000-4-5: differentieel ±2KV, gemeenschappelijk ±6KV) en weerstand tegen ESD (±15KV lucht,±6KV-contact) en EFT (±6KV). Werkt bij werktemperatuur van -40°C~75°C en opslagtemperatuur van -40°C~85°C, met 10%~95% niet-condenserende luchtvochtigheid, geschikt voor harde buiten- en industriële omgevingen.
6. Uitgebreid netwerkbeheer: Ondersteunt Web GUI, Cisco®-achtige CLI, SNMP v1/v2c/v3 en Telnet voor intuïtieve configuratie.3az Energiezuinig Ethernet (EEE) voor energieoptimalisatie, en geavanceerde functies, waaronder VLAN (802.1q), dynamische/statische linkaggregatie (LACP), QoS en stormonderdrukking.
7Sterke beveiligingsmechanismen: Integreert IEEE 802.1X-authenticatie, RADIUS, ACL, TACACS + en HTTPS/SSL/SSH v2-encryptie om netwerktoegang en gegevensoverdracht te beschermen.Ondersteunt software-upgrade via TFTP/HTTP met firmware redundantie, DHCP client/Relay/Snooping, RMON, MIB II en IPv6-compatibiliteit voor toekomstbestendiging.
8Flexible installatie en naleving: Ondersteunt Din-rail- of wandmontage, met een compacte afmeting van 15811560 mm (nettogewicht 0,75 kg) voor gemakkelijke integratie in strakke besturingskasten.Voldoet aan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), en FCC (47 CFR Deel 15 Subdeel B Klasse B) certificeringen, die voldoen aan strenge industriële normen.
9• Connectiviteit over lange afstand: glasvezelpoorten ondersteunen transmissieafstanden tot 120 km (single mode),terwijl RJ45-poorten werken met CAT3/CAT4/CAT5 (10BASE-T) en CAT5+ (100/1000BASE-TX) kabels voor maximaal 100m ideaal voor grootschalige industriële installaties.
Overzicht
De Olycom IM-FS260GW is een 8-poort L2+ Ring Managed Industrial Ethernet Switch met een hoge prestatie die is ontworpen voor een stabiele en veerkrachtige netwerkconnectiviteit in moeilijke industriële omgevingen.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX), waardoor flexibele integratie van vezels in koper voor diverse industriële apparaten mogelijk is.
De schakelaar is ontworpen om extreme omstandigheden te weerstaan, werkt binnen een temperatuurbereik van -40°C tot 75°C, heeft een beschermingscategorie IP40,en is uitgerust met 6KV Ethernet-overspanningsbescherming, die voldoet aan de EMC-industrievereisten en voldoet aan de FCC- en CE-normenMet een niet-blokkerende systeembandbreedte van 22 Gbps en ondersteuning voor geavanceerde ringnetwerkprotocollen, zorgt het voor efficiënte gegevensoverdracht en snel foutherstel.het maken van een betrouwbare keuze voor kritieke industriële infrastructuur en grootschalige netwerkinstallaties.
Het biedt ook een garantie van 3 jaar en levenslange technische ondersteuning voor langdurige operationele gemoedsrust.
Toepassing
1Automatiseringsgerichte industriële netwerken
In geautomatiseerde productieomgevingen gebruikt als communicatiebackbone, waardoor naadloze interactie tussen besturingseenheden, sensoren en industriële apparatuur mogelijk is.Zorg voor consistente gegevensbeschikbaarheid voor operationele controle, diagnose en productieafdeling.
2Vervoer en openbare infrastructuur
Toegepast in het wegverkeer en spoorwegcommunicatieomgevingen waar netwerkcontinuïteit van cruciaal belang is.Ringgebaseerde architecturen met snelle herstelmechanismen helpen de beschikbaarheid van het systeem voor verkeerssignalisatie en spoorwegoperatie te behouden, zelfs bij storing van verbinding of knooppunt.
3. Privécommunicatienetwerken met glasvezel
Optische communicatie-infrastructuur en bedrijfsniveau privénetwerken om datavervoer van grote capaciteit te ondersteunen.verbinding op lange afstand tussen geografisch verspreide faciliteiten en netwerknodes.
4. Verwijderde industriële activa en toezichtnetwerken
Ondersteunt connectiviteit voor afgelegen en onbemande industriële installaties zoals nutsstations, mijnbouwterreinen en energieproductiefaciliteiten.Ontworpen om betrouwbaar te werken in uitdagende omgevingen, terwijl gecentraliseerde monitoring en afstandsconfiguratie mogelijk zijn.
5. Netwerken voor bewaking en toegang in de buitenlucht
Geïnstalleerd in buitenkasten voor beveiligings- en bewakingstoepassingen, die een stabiele netwerktoegang bieden voor IP-camera's, draadloze apparaten en edge-bewakingssystemen.Industriële bescherming zorgt voor een continue werking onder elektrische schokken en extreme weersomstandigheden.
6Industriële connectiviteit op ondernemingsniveau
Het dient als netwerkbasis voor industriële campussen, logistieke operaties en industriële parken,ondersteuning van gesegmenteerde netwerkarchitecturen en geprioriteerde verkeersverwerking om verschillende zakelijke en operationele diensten te kunnen aanbieden.
Ondersteuning van IEEE802.3az EEE ((Energie-efficiënt Ethernet) beheer, optimaliseren van het stroomverbruik
Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
Ondersteuning van QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
Ondersteuning van IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
Rapport van IGMP-agenten, MLD spionage.
Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
Veelgestelde vragen
1Op welke chip is het gebaseerd?
Olycom: Vitesse
2Kan ik het aanpassen?
- Ja.
Wij ondersteunen OEM-diensten zoals logo, modelnaam, etiket, PVC-masker en productonderdelen ((montage kit, power terminal block etc.)
3Kan ik het verbinden met 10/100M apparaten?
- Ja.
Voor LAN-poorten zijn ze 10/100/1000M auto-sensing
Voor glasvezelpoorten, configureer snelheid van 100 Mbps via Web GUI of CLI
4Doe je SKD/CKD?
A: Ja.
Als fabriek hebben we hier al vele malen mee te maken gehad.
