24 Port Rack Montageable L2/L3 Managed Gigabit Fiber Switch
Overzicht van de Olycom Ethernet Switch
De Olycom IM-FS042400GW is een industriële Layer 2-beheerde Ethernet-switch die is ontworpen voor grootschalige en langdurige industriële netwerkscenario's waarbij stabiliteit, schaalbaarheid,en operationele continuïteit zijn van cruciaal belang..
Het is gebouwd om te functioneren als zowel een high-density access switch als een glasvezel-capable aggregatie knooppunt, ter ondersteuning van mixed media implementatie in complexe industriële omgevingen.
De switch integreert meerdere Gigabit-vezel-uplinks met een groot aantal koperen Ethernet-poorten, waardoor industriële netwerken kunnen worden uitgebreid zonder de bestaande bekabelingsinfrastructuur opnieuw te ontwerpen.
Vier Gigabit SFP-interfaces maken optische transmissie op lange afstand mogelijk, terwijl vierentwintig Gigabit Ethernet RJ45-poorten massale apparaatconnectiviteit aan de rand ondersteunen.
Verscheidene poorten zijn geïmplementeerd als COMBO-interfaces, waardoor een flexibele keuze tussen glasvezel of koper is mogelijk, afhankelijk van de bedradingsomstandigheden op het veld, waardoor de beperkingen voor implementatie worden verminderd.
Om een ononderbroken werking op ruwe locaties te garanderen, is de IM-FS042400GW ontworpen voor extreme temperatuurverdraagzaamheid en werkt deze betrouwbaar van -40°C tot +85°C.
Het robuuste metalen behuizing met IP30-classificatie biedt effectieve bescherming tegen stof, trillingen en mechanische spanningen die vaak voorkomen in industriële kasten.

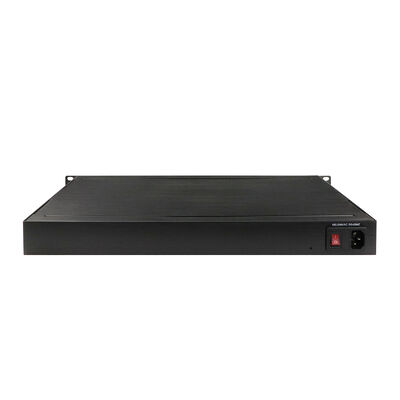

Dual AC 220V niet-polaire stroominvoer verbetert de vermogensafhankelijkheid en verbetert de veerkracht tegen spanningsschommelingen of energieinstabiliteit.
Intern levert de switch een 56 Gbps non-blocking switchingcapaciteit, waardoor volledige lijnsnelheid kan worden doorgestuurd, zelfs onder zware verkeersbelastingen.
Een 8K MAC-adrestabel en ondersteuning voor maximaal 4096 VLAN-ID's maken het mogelijk om grote apparatenpopulaties en complexe verkeerssegmenteringsschema's te beheren.
Uitgebreide beheersfuncties van laag 2 waaronder redundantiebescherming, verkeersoptimalisatie en beveiligingscontrole zorgen voor een betrouwbare 24/7 netwerkoperatie.
De conformiteit met de normen FCC, CE, NEMA-TS2 en EN 50121-4 bevestigt de geschiktheid voor industriële automatisering en toepassingen op het spoorwegverkeer.
Het product wordt ondersteund door een vervangingsbeleid van 1 jaar en een reparatiedienst van 3 jaar, waardoor het vertrouwen in de inzet op lange termijn wordt gewaarborgd.
Specificatie van 24-poort-netwerkschakelaar
| Productnaam |
10/100/1000Mbps Industrial Managed Fiber Switch (4F+24TP) |
| Model nr. |
IM-FS042400GW |
| Haven |
4 x 1000Mpbs SFP-poorten (poorten FX3 en FX4 zijn COMBP-poorten)
24x10/100/1000M UTP RJ45 ((Poort 23 en 24 zijn COMBO-poorten)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Poe-standaard |
IEEE802.3af, IEEE802.3at (Poe is optioneel, standaard is zonder Poe) |
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte: 56 Gbps (niet-verkeersopstopping)
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED's |
Energie, netwerk, glasvezel |
| Stroomvoorziening |
Inlaatspanning: AC220V
Niet-polaire stroominvoer: ondersteuning
|
| Milieu |
Werktemperatuur: -40° ∼ 85°C
Werkvochtigheid: 5%~95%, niet-condenserend
|
| Industriestandaarden |
EMI: FCC Deel 15 Subdeel B Klasse A, EN 55022 Klasse A, EN61000-6-4- Emissie voor industriële omgeving
EMS: EN61000-6-2-Immuniteit voor industriële omgeving, EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3,EN 61000-4-8
Verkeersleiding: NEMA-TS2, Trillingen: IEC 60068-2-6
Vrije val: IEC 60068-2-32, schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
| Mechanische informatie |
Veiligheidsklasse: IP30
Afmetingen: 483 x 294,6 x 44,5 mm
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Belangrijkste kenmerken
1. Havenarchitectuur en mediaflexibiliteit
De switch biedt 4 × 1000 Mbps SFP-vezelpoorten, die single-mode- en multi-mode-modules ondersteunen met transmissieafstanden van 20 km tot 100 km.
Twee van de vezelinterfaces functioneren als COMBO-poorten en delen fysieke bronnen met overeenkomstige koperen poorten om de selectie van vezel of koper mogelijk te maken.
Daarnaast ondersteunen 24 × 10/100/1000 Mbps RJ45 Ethernet-poorten automatische onderhandelingen en automatische MDI / MDIX voor snelle integratie van apparaten.
De poorten 23 en 24 zijn ook geïmplementeerd als COMBO-interfaces, waardoor de flexibiliteit van de bedrading op beperkte industriële locaties verder toeneemt.
Koperen poorten ondersteunen standaard Ethernet-kabels tot 100 meter, waardoor compatibiliteit met zowel oude als moderne industriële apparaten wordt gewaarborgd.
2Ontwerp van industriële hardware
De afmetingen van de behuizing (483 × 294,6 × 44,5 mm) zijn geoptimaliseerd voor industriële kasten op een rek.
De metalen behuizing voldoet aan IP30-beschermingsnormen en biedt weerstand tegen het binnendringen van stof en mechanische schokken.
Dual AC 220V niet-polaire stroominvoer elimineert polariteitsproblemen en verbetert de stroombetrouwbaarheid.
Het apparaat voldoet aan strenge EMI- en EMS-vereisten, waaronder FCC Part 15 Class A en EN 61000-4 Level 3, waardoor een stabiele werking in omgevingen met hoge interferentie wordt gewaarborgd.
3Netwerkredundantie en foutherstel
De switch ondersteunt ITU-T G.8032 Ethernet Protection Ring (EPR) voor snelle ringgebaseerde redundantie.
Bijkomende ondersteuning voor ERPS, STP, RSTP en MSTP zorgt voor compatibiliteit met verschillende industriële netwerktopologieën.
Fouthersteltijden van ≤ 50 ms minimaliseren serviceonderbrekingen bij linkfouten.
Ingebouwde detectie- en onderdrukkingsmechanismen voorkomen uitzendstormen en instabiliteit van het netwerk.
4. VLAN & Multicast Traffic Control
Meerdere VLAN-mechanismen worden ondersteund, waaronder IEEE 802.1Q VLAN, op poorten gebaseerd VLAN, op MAC gebaseerd VLAN, IP subnet VLAN en op protocol gebaseerd VLAN.
VLAN-vertaling maakt naadloze verbinding mogelijk tussen gesegmenteerde netwerkdomeinen.
Multicast VLAN-registratie (MVR) maakt een efficiënte multicaststroomverdeling over VLAN-grenzen mogelijk.
Multicastverkeer wordt geoptimaliseerd met behulp van IGMP en MLD-snooping (v1/v2/v3), samen met filtering- en agentrapporteringfuncties.
Deze eigenschappen verminderen aanzienlijk onnodige overstromingen van multicast in grootschalige implementaties.
5. QoS & Traffic Optimization
De schakelaar werkt met behulp van een opslag- en doorstuurmechanisme om de gegevensintegriteit te waarborgen.
Ondersteuning voor jumbo frames tot 9,6 KB verbetert de transmissie-efficiëntie voor grote datapakketten.
QoS-functies omvatten verkeersclassificatie, prioriteitsscheduling, CoS-markering en tariefbeperking.
De bandbreedte van de ingangs- en uitgangsbandwijdte wordt gecontroleerd om een billijke toewijzing van middelen tussen de aangesloten apparaten te garanderen.
Stormcontrolemechanismen onderdrukken uitzending, multicast en onbekend unicast verkeer.
IEEE 802.3az Energy Efficient Ethernet vermindert dynamisch het stroomverbruik tijdens periodes met weinig verkeer.
6. Beveiliging en toegangscontrole
Netwerktoegang wordt beschermd door IEEE 802.1X-authenticatie op basis van een poort of MAC-adres.
Gecentraliseerde authenticatie wordt ondersteund via RADIUS en TACACS+.
Flexibel ACL-beleid zorgt voor gedetailleerde verkeersfiltering en toegangsbeperkingen.
Aanvullende beveiligingen zijn IP Source Guard, Dynamic ARP Inspection en versleutelde toegangsbeheer met behulp van HTTPS, SSL en SSH v2.
DHCP Snooping en DHCP Relay met optie 82 beschermen de toewijzing van IP-adressen en voorkomen schurk DHCP-aanvallen.
7. Linkaggregatie
De switch ondersteunt statische aggregatie en IEEE 802.3ad LACP.
Meerdere fysieke koppelingen kunnen worden gecombineerd in een enkele logische interface om de bandbreedte en redundantie te vergroten.
Aggregatiegroepen kunnen tot 4 Gbps doorvoer leveren, geschikt voor backbone- en aggregatielaagverbindingen.
8Beheer en onderhoud
Beheertoegang is beschikbaar via Cisco-achtige CLI, Web GUI, SNMP v1/v2c/v3 en Telnet.
Firmware-upgrades worden ondersteund via TFTP en HTTP, met beeldredundantie om upgradefouten te voorkomen.
Monitoring functies omvatten RMON, MIB II en gedetailleerde gebeurtenissen loggen.
Port mirroring maakt het mogelijk om verkeer te analyseren en problemen op te lossen.
Geïntegreerde kabeldiagnostiek identificeert bedradingsfouten zoals openingen of kortsluitingen, waardoor de onderhoudstijd op locatie wordt verkort.
Tijdsynchronisatie wordt ondersteund via NTP en SNTP.
9. IPv6-bereidheid
De schakelaar biedt volledige IPv6-ondersteuning op het gebied van beheer en doorstuur.
Ondersteunde diensten omvatten IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL over IPv6, TFTPv6 en NTPv6.
IPv6 ACL en IPv6 QoS zorgen voor consistente beleidshandhaving in dual-stack of IPv6-only netwerken.
10. Milieubewustzijn
Het apparaat wordt getest op trillingen, schokken en vrije val overeenkomstig de normen van IEC 60068.
Het werkt betrouwbaar bij 5%~95% niet-condenserende vochtigheid.
Ontworpen voor continue werking in spoorwegsystemen, buitenkasten, mijnbouwfaciliteiten en petrochemische installaties.
WEB-interface
- Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
- Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseren van het stroomverbruik
- Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
- Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole (invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
- Ondersteuning van IEEE802.1q VLAN,VLAN-poort,Mac-gebaseerd VLAN,IP-subnetwerk VLAN,protocol VLAN,VLAN-converter, MVR
- Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
- Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
- Rapport van IGMP-agenten, MLD spionage.
- Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
- Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
- Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
- Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Ondersteuning voor IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Toepassing
1Grootschalige industriële automatisering
Ondersteunt uitgebreide apparaatconnectiviteit in grote fabrieken en automatiseringssystemen.
RJ45-poorten verbinden PLC's, sensoren, HMI's, controllers en industriële robots.
VLAN-segmentatie scheidt productie-, monitoring- en beheerverkeer.
Ringredundantie en linkaggregatie zorgen voor een stabiele communicatie over complexe productielijnen.
2Transport & Spoorwegen
Volledig in overeenstemming met EN 50121-4, geschikt voor spoorwegcommunicatie- en verkeersleidingnetwerken.
De ringbeschermingsprotocollen zorgen voor een snel herstel in signaal- en bewakingssystemen.
COMBO-havens vereenvoudigen het samenleven van vezels en koper in wegkasten en stations.
3. Energie en nutsinfrastructuur
Ideaal voor onderstations, windparken en smart grid implementaties.
Met glasvezelpoorten kunnen langeafstandsverbindingen tussen besturingscentra en veldapparatuur plaatsvinden.
Een ruime temperatuurtolerantie ondersteunt installaties in de buitenruimte en op afstand.
4Industriepark en datacentrum ruggengraat
Functies als aggregatie of ruggengraat in industriële parken.
Een hoge schakelcapaciteit ondersteunt zwaar oost-west verkeer tussen servers en besturingssystemen.
Flexible media selectie optimaliseert het ontwerp van de backbone architectuur.
5. Harde omgeving Grote uitzendingen
Gebruikt in de mijnbouw, metallurgie en petrochemische industrie.
Weerstand tegen stof, elektromagnetische interferentie en extreme temperatuurvariaties.
Remote management en diagnostiek verminderen de onderhoudsinspanning op grote locaties.
6Videobewaking en monitoring
Geoptimaliseerd voor grootschalige IP-camera-implementaties.
Multicast controle vermindert bandbreedte verspilling.
QoS geeft prioriteit aan videostreams om de beeldstabiliteit te garanderen.
7. IPv6 migratie en IIoT netwerken
Geschikt voor slimme steden, digitale fabrieken en IIoT-platforms die overstappen naar IPv6.
Zorgt voor een langdurige compatibiliteit met industriële netwerkarchitecturen van de volgende generatie.
Aanhangsel
|
Industriële optische module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
