24 Port Managed Gigabit Ethernet-switch
Wat het is

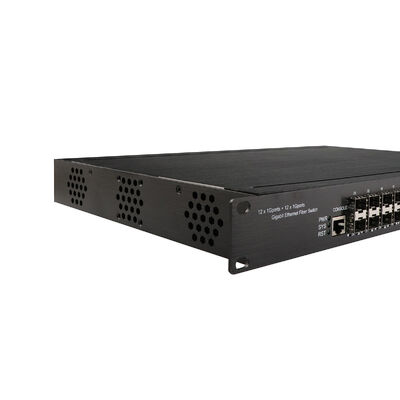

De Olycom IM-FS121200GW is een volledig beheerde industriële Ethernet-switch ontworpen voor grootschalige vezelrijke industriële netwerken die hoge bandbreedte, langeafstandsoverdracht,en gecentraliseerde netwerkcontrole.
Het is ontworpen als een kern- of aggregatielaagschakelaar. Het combineert hoogdichte glasvezelverbinding met flexibele koperen toegang.en netwerken voor kritieke infrastructuur.

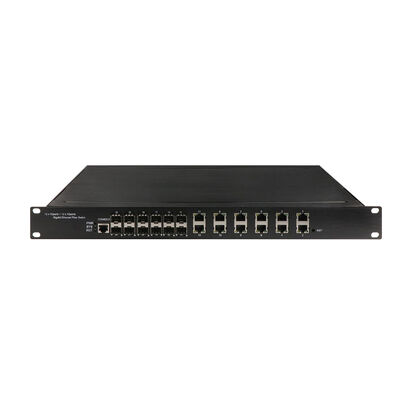

met 12 × 1000/2500Mbps SFP-vezelpoorten voor transmissieafstanden tot 100 km en 12 × 10/100/1000Mbps RJ45-poorten met automatische MDI/MDIX,de IM-FS121200GW maakt naadloze vezel-koperintegratie mogelijk en levert tot 2.5 Gbps per glasvezel.
Een 56Gbps non-blocking switching fabric, 8K MAC-adrestabel en ondersteuning voor 4096 VLAN's zorgen voor stabiele prestaties, zelfs in dichte industriële omgevingen met veel verkeer.

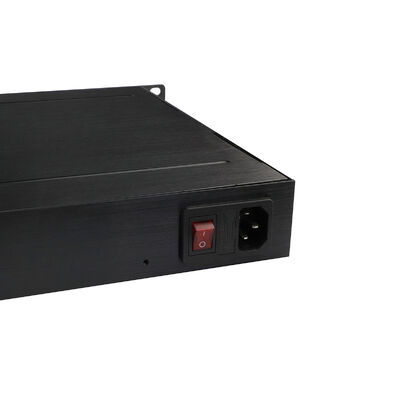

De schakelaar is ontworpen voor moeilijke omstandigheden en werkt betrouwbaar van -40 °C tot 75 °C. De schakelaar is voorzien van een IP30-gehalte metalen behuizing en ondersteunt AC 220 V niet-polaire dubbele voeding.3af/at PoE (tot 500W in totaal) maakt rechtstreeks aanspannen van veldapparaten zoals IP-camera's mogelijkDe naleving van FCC, CE, NEMA-TS2 en EN 50121-4 garandeert geschiktheid voor bedrijfskritische industriële toepassingen.
Technische gegevens
|
Productnaam
|
10/100/1000Mbps Industrial Fiber Switch (12F+12TP)
|
|
Model nr.
|
IM-FS121200GW
|
|
Haven
|
12 x 100/1000/2500Mpbs SFP-poorten
12 x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
|
Standaard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND-ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC-adrestabelgrootte
|
8K
|
|
Schakelfuncties
|
Overdrachtsmodus: opslag en doorstuur
Systembandbreedte: 48 Gbps (niet-verkeersopstopping)
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LED's
|
Energie, netwerk, glasvezel
|
|
Stroomvoorziening
|
Inlaatspanning: AC220V
Niet-polaire stroominvoer: ondersteuning
|
|
Milieu
|
Werktemperatuur: -40°75°C
Werkvochtigheid: 5%~95%, niet-condenserend
|
|
Industriestandaarden
|
EMI: FCC Deel 15 Subdeel B Klasse A, EN 55022 Klasse A, EN61000-6-4- Emissie voor industriële omgeving
EMS: EN61000-6-2-Immuniteit voor industriële omgeving, EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3,EN 61000-4-8
Verkeersleiding: NEMA-TS2, Trillingen: IEC 60068-2-6
Vrije val: IEC 60068-2-32, schok: IEC 60068-2-27
Spoorverkeer: EN 50121-4
|
|
Mechanische informatie
|
Veiligheidsklasse: IP30
Afmetingen: 483 x 294,6 x 44,5 mm
|
|
Garantie
|
Vervanging binnen 1 jaar; 3 jaar reparatie
|
Wat het biedt
1. High-Density Fiber & Flexible Access (Vijzervezel met hoge dichtheid en flexibele toegang)
De combinatie van 12 high-speed SFP-poorten (1G/2.5G) en 12 Gigabit RJ45-poorten zorgt voor een ideaal evenwicht tussen glasvezel-uplinks op lange afstand en toegang tot lokale apparaten.
Ondersteuning voor vezelmodules van 20 tot 100 km maakt het mogelijk om industriële installaties op grote afstanden, ringtopologieën en verbindingen tussen gebouwen te implementeren zonder extra apparatuur.
2. Redundantie van industriële netwerken
Om de ononderbroken werking te garanderen, ondersteunt de IM-FS121200GW ITU-T G.8032 Ethernet Ring Protection, ERPS en STP/RSTP/MSTP.
Deze mechanismen zorgen voor een foutherstel van minder dan 50 ms, waardoor netwerklussen effectief worden voorkomen en de downtime in grote industriële backbone netwerken wordt geminimaliseerd.
3Geavanceerde VLAN & Multicast Control
Uitgebreide VLAN-mogelijkheden, waaronder IEEE 802.1Q VLAN, MAC/IP/protocol gebaseerd VLAN, VLAN-vertaling en MVR, die precise verkeerssegmentatie en veilige multi-service-operatie mogelijk maken.
Ingebouwde IGMP/MLD Snooping (v1/v2/v3) en multicast filtering optimaliseren het gebruik van de bandbreedte, waardoor de schakelaar ideaal is voor videobewaking, industriële monitoring en real-time gegevensdistributie.
4Intelligente verkeersmanagement en efficiëntie
Met QoS-gebaseerde verkeersclassificatie, CoS-prioritering, tweerichtingspercentagebeperking en stormstilstand voor uitzendingen heeft kritisch verkeersbeheer altijd prioriteit.
Ondersteuning voor jumbo frames tot 9,6KB verbetert de efficiëntie voor grote gegevensstromen, terwijl IEEE 802.3az Energy Efficient Ethernet het stroomverbruik vermindert bij een laag netwerkgebruik.
5- Enterprise-klasse beveiliging.
Multi-layer beveiligingsfuncties omvatten IEEE 802.1X-authenticatie, RADIUS / TACACS + en ACL-gebaseerde toegangscontrole om de netwerkrand te beschermen.
Aanvullende beveiligingen zoals IP Source Guard, ARP Inspection, DHCP Snooping / Relay (Opsie 82) en HTTPS / SSH v2-encryptie beschermen tegen spoofing, ongeoorloofde toegang en kwaadaardig verkeer.
6. Complete beheer- en onderhoudsinstrumenten
De switch ondersteunt meerdere beheersmethoden: Web GUI, CLI in Cisco®-stijl, SNMP v1/v2c/v3 en Telnet, waardoor eenvoudige integratie in bestaande NMS-platforms mogelijk is.
Functies zoals firmware redundantie met TFTP/HTTP-upgrade, RMON, port mirroring, event logging, DNS, NTP/SNTP,en ingebouwde diagnostische kabels verminderen de tijd voor het oplossen van problemen en de onderhoudskosten aanzienlijk.
7Gebouwd voor industriële omgevingen
De IM-FS121200GW is gecertificeerd om EMI/EMS-interferentie, trillingen, schokken en elektrische schokken te weerstaan en voldoet aan strenge industriële normen.
De robuuste behuizing en de ruime vochtigheidstolerantie (10% ∼90% niet-condenserend) zorgen voor langdurige stabiliteit in fabrieken, onderstations, wegkasten en buitenbehuizingen.
8. IPv6 klaar
Volledige IPv6-ondersteuning, inclusief beheer, QoS, ACL, SNMPv6 en ICMPv6, maakt het netwerk toekomstbestendig voor IPv6-migratie, IIoT-uitbreiding en slimme infrastructuurprojecten.
Waar het wordt gebruikt
1Industriële ruggengraat en aggregatienetwerken
Het is ideaal als kern- of aggregatie-schakelaar in grote productie-installaties, industriële parken en mijnbouw.terwijl beheerde functies de netwerksegmentatie en -bewaking vereenvoudigen.
2Transport & Spoorwegen
De schakelaar voldoet volledig aan EN 50121-4 en is geschikt voor spoorwegcommunicatienetwerken, verkeersmanagementsystemen en wegkasten.Een op vezels gebaseerde ringbescherming zorgt voor een continue werking van de signalering, CCTV, en passagiersinformatiesystemen.
3. Energie, elektriciteit en nutsvoorzieningen
Gewoonlijk ingezet in onderstations, windparken en slimme netwerken, waar een brede temperatuurtolerantie en een stabiele stroomtoevoer essentieel zijn.QoS zorgt voor prioritaire levering van beschermings- en beheersgegevens.
Industrial Data Center & Park Interconnect
Met 2,5G glasvezel-uplinks en 56Gbps-switchcapaciteit ondersteunt de IM-FS121200GW hogesnelheidsinterconnectie tussen industriële datacenters, controlekamers en backbone-netwerken.Linkaggregatie verbetert de doorvoer en redundantie.
4. Harde en afgelegen industriële locaties
Geschikt voor petrochemische installaties, metallurgische installaties en afgelegen installaties waar stof, elektrisch lawaai en extreme temperaturen veel voorkomen.Remote management en kabeldiagnostiek vereenvoudigen onderhoud op moeilijk toegankelijke plaatsen.
5. IPv6-gebaseerde IIoT en slimme infrastructuur
Een uitstekende basis voor IIoT, slimme fabrieken en slimme stadsimplementaties, waardoor naadloze integratie van sensoren, controllers en cloudgebaseerde beheerplatforms via IPv6-geschikte netwerken mogelijk is.
WEB Informatie
-
Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
-
Ondersteunt IEEE802.1q VLAN,VLAN-poort,Mac-gebaseerd VLAN,IP-subnetwerk VLAN,
-
Protocol VLAN, VLAN-converter, MVR
-
Rapport van IGMP-agenten, MLD spionage.
-
Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
-
Ondersteuning van IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimaliseren van het stroomverbruik
-
Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
-
Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
-
Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Ondersteuning Qos, transportclassificatie Qos, Cos, bandbreedtecontrole
-
(invoer/uitvoerrichting), stormbestrijding, gedifferentieerde diensten
-
Ondersteuning voor IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
-
Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
-
Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
Aanhangsel
|
Industriële optische module
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
